雾化器作为将液态物质转化为气雾微粒的核心部件，广泛应用于电子烟、医用雾化治疗、工业加湿喷涂、家用香薰及超声雾化消毒等领域。其 PCBA 主板集成了高频振荡电路、功率驱动模块、气流 / 水位传感器接口、电源管理单元、可充电电池管理电路及 LED 状态指示等功能模组，核心功能是驱动雾化片产生高频机械振动或控制发热丝加热雾化，将液态物质转化为微小气雾颗粒。每一块雾化器 PCBA 在出厂前必须经过严格的功能测试（FCT），以确保雾化功率、振荡频率、电池管理及各项保护功能满足设计指标与使用安全要求。

然而，传统雾化器 PCBA 人工测试方式面临三大痛点：一是测试项目繁多且精度要求高 —— 需同时验证高频驱动信号（通常为 108kHz~3MHz 的超声频段）、电池充放电管理、传感器灵敏度及雾化输出功率等多个维度，人工逐项接线和仪表切换复杂且耗时耗力；二是传感器交互测试困难 —— 许多雾化器通过咪头（气流传感器）感应吸气动作触发工作，人工用嘴吹气模拟的方式既不卫生，也无法保证每次吹气的流速和压力一致，导致测试结果的重复性和可靠性难以保证；三是缺乏标准化工装 —— 每次测试时 PCBA 摆放位置与探针接触力度不一致，人工接线长期磨损主板焊盘及连接器，导致接触不良与测试误判率居高不下。

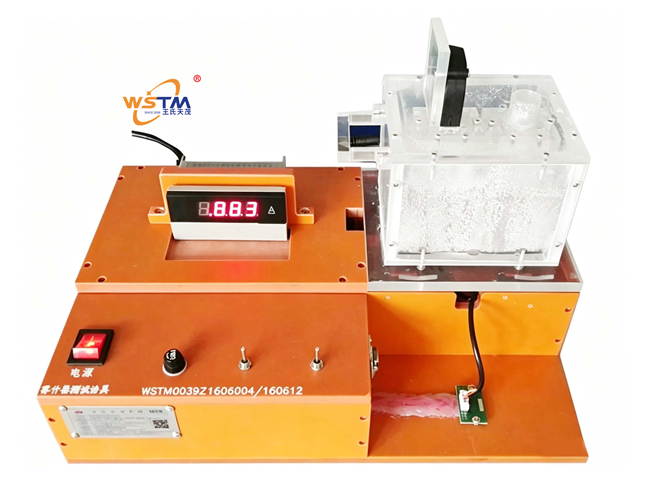

本产品由深圳市王氏天茂科技有限公司研发，是一套专为各类雾化器 PCBA 主板设计的手动 FCT 测试架。该测试架采用红色电木板为主体结构，以优质电木板的高绝缘性、尺寸稳定性及耐腐蚀性确保工装的长期使用精度。治具面板集成拨动开关、保险管与启动开关，操作员通过拨动开关切换待测 PCBA 的电源通断状态，启动开关控制测试流程，保险管在电路发生过流或短路时自动熔断保护，确保主板的测试过程安全可靠。底部矩阵排布的华荣测试探针精准接触 PCBA 背面测试点，将雾化器主板的各项电气信号引出至面板接线端子，外接万用表、示波器、程控电源及电子负载后，可一站式完成雾化器 PCBA 的电源管理、雾化驱动、传感器检测、充电管理及保护功能等全项目验证。

本治具为纯硬件结构，无嵌入式系统或单片机控制。产品适用于电子烟雾化器、医用雾化器、工业雾化器、家用雾化器、超声雾化器、喷雾器等多种类型雾化器电子产品的 PCBA 功能测试。结构简洁、操作便捷、维护成本极低，是雾化器 ODM/OEM 制造企业实现高效品质管控的理想产线工装。

利润产品 / 多类型雾化器 PCBA 专用手动 FCT 功能测试解决方案

直供 + ODM/OEM 定制（支持根据雾化器 PCBA 尺寸、测试点布局及测试功能需求定制探针排布）

描述：测试架采用红色电木板构建主体框架。电木板作为一种优良的工业级绝缘材料，具有绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势，是精密测试治具的理想基材。红色外观醒目，便于在产线多工位中快速识别，满足 5S 现场管理要求。治具表面加工有与雾化器 PCBA 外形精确匹配的仿形定位槽，待测主板放入后即可实现快速定位。

效益：电木板主体确保了测试架在长期高频使用中的结构稳定性，杜绝了普通亚克力或薄板治具易变形、易产生静电的问题。仿形定位槽使每次装夹的重复定位精度高度一致，单次装夹时间小于 3 秒，尤其适合雾化器 PCBA 检测的大批量流水线节拍需求。

描述：测试架面板集成拨动开关与启动开关，构成安全可靠的双级控制电路。拨动开关用于控制待测雾化器 PCBA 的电源通断 —— 在装板、取板及非测试状态下，将拨动开关置于 “断开” 位置，确保 PCBA 完全断电，杜绝带电操作风险。启动开关用于控制测试流程开始，仅在操作员确认 PCBA 已正确放置、各接线确认无误后，方可按下启动开关导通测试回路。双开关串联设计的控制逻辑，从根本上杜绝了因操作失误导致的意外通电或测试遗漏。

效益：拨动开关 + 启动开关的双级控制确保了操作员在装板、换板及日常操作过程中的用电安全。明确的开关状态指示（拨动开关位置直观可见），有效防止了因忘记断电导致的 PCBA 热插拔损坏及触电风险。

描述：测试架的电源输入回路串接保险管（熔断器），当待测雾化器 PCBA 存在短路故障、驱动电路异常导致过流或测试回路发生意外短路时，保险管内的熔体迅速发热熔断，自动切断电源回路，保护测试架内部线路、外接仪表及待测 PCBA 不受过流损坏。保险管规格根据雾化器 PCBA 的额定工作电流选取（留有安全余量），熔断后需更换同规格保险管方可恢复通电。

效益：保险管作为成本低廉但效果可靠的过流保护元件，为测试架及待测 PCBA 提供了最后一道安全屏障。在发生短路或过流的意外工况下，保险管毫秒级响应熔断，有效防止故障扩大化 —— 避免烧毁测试架内部线路、保护外接仪表不受电流冲击、同时防止待测 PCBA 上的功率器件因过流失效。

描述：作为专业的 FCT 测试架，本治具将雾化器 PCBA 的测试点通过华荣探针引出至面板接线端子排。外接直流电源、万用表、示波器、信号发生器、电子负载及咪头气流模拟装置后，操作员可在一台测试架上快速完成以下核心功能验证：

1. 电源管理与功耗测试：输入电压范围适应性、静态功耗（关机 / 待机电流）、工作电流、各 LDO/DC-DC 输出电压精度。

2. 雾化驱动功能测试：雾化片驱动频率、雾化输出功率、发热丝 / 陶瓷发热体驱动、功率调节范围验证。

3. 传感器接口测试：咪头（气流传感器）检测、水位 / 液位传感器、倾斜 / 倒置传感器验证。

4. 充电管理测试：充电输入电压、充电电流、充电状态指示、电池保护验证。

5. 状态指示与按键功能测试：LED 指示灯、物理按键 / 触摸按键、状态灯时序逻辑验证。

6. 保护功能测试：过流 / 短路保护、低压保护、过吸保护功能验证。

7. 功率器件与电路完整性测试：功率 MOS 管驱动波形、雾化片 / 发热丝阻抗、关键通路导通性验证。

效益：作为功能测试架，本治具一次性将雾化器 PCBA 的数十项功能测试集成于一个工位完成，单板全功能测试时间由人工逐项操作的 8-15 分钟压缩至 2-3 分钟以内。测试覆盖率由人工抽测的不足 50% 提升至 90% 以上，有效拦截因虚焊、连锡、元件错漏反等制程缺陷导致的雾化功率不足、传感器灵敏度漂移、充电异常及保护功能失效等功能故障，确保每一片出货的 PCBA 功能完整且安全达标。

描述：测试探针选用行业知名品牌华荣测试探针。针对雾化器 PCBA 的测试点特征，精准匹配不同头型与弹力规格：信号过孔及细间距测试点采用华荣尖头探针，确保微小焊盘的精准接触；电源及大电流焊盘采用华荣锯齿头或圆头探针以增大接触面积并降低接触电阻；高频驱动信号测试点采用华荣高频探针并严格控制引线长度，确保高频驱动信号在测试过程中的准确性和可靠性。所有探针均采用快换针套设计，单支磨损后可快速更换。

效益：华荣探针具有阻抗低、弹力衰减小、使用寿命长（可达 10 万次以上）的特点。高品质探针阵列是确保雾化器 PCBA 微小焊盘密集测试点接触可靠性的物理基石，有效杜绝因探针接触不良造成的 “假性不良” 误判。

描述：本测试架为纯硬件结构，不含任何嵌入式系统、单片机或上位机控制软件。测试结果直接通过外接仪器仪表显示 —— 操作员读取万用表电压值、观察示波器波形、使用电子负载验证保护功能。面板设计有清晰丝印标识，指示各接线端子对应的测试功能与信号定义。治具针板及载板可根据不同类型雾化器 PCBA（电子烟雾化器、医用雾化器、工业雾化器、家用雾化器、超声雾化器、喷雾器等）的外形尺寸及测试点布局进行定制设计。

效益：作为手动测试架与快速夹测试架，纯硬件架构无需软件维护，在产线环境中表现出极高的抗干扰能力与长期运行稳定性。产线电工即可独立完成日常故障排查与维护。多类型雾化器兼容设计使一套测试架主体可适配多种应用场景，客户仅需根据具体产品定制针板载板模块即可，长期使用成本显著降低。

亮点 1：拨动开关 + 启动开关 + 保险管三重安全保护创新采用拨动开关 + 启动开关双开关串联设计，配合保险管过流 / 短路熔断保护，构成三重安全防护体系，从操作到电路全面保障安全。

亮点 2：多类型雾化器一站式兼容一套主体可适配电子烟、医用、工业、家用、超声、喷雾器六大类雾化器 PCBA 测试，仅换载板即可切换，大幅降低成本与占地。

亮点 3：华荣探针高可靠高频信号转接专用高频探针适配 108kHz~3MHz 超声频段，低阻抗、低衰减，保证驱动波形与频率测试准确可靠。

亮点 4：手动操作简捷可靠，维护零门槛纯硬件架构、无软件、免调试；快换探针、电木板长寿耐用，产线员工即可维护。

1. 测试架外观检查：检查开关、探针、保险管、接线端子正常完好。

2. 静电防护确认：佩戴防静电手环，台面铺设防静电台垫。

3. 仪表校验与接线检查：仪表正常、接线正确、极性无误。

4. 保险管规格确认：必须使用匹配规格，严禁超规或短接。

1. 轻拿轻放：捏板边，不触碰芯片与敏感元件。

2. 断电装板：装取板必须将拨动开关打到断开。

3. 定位确认：PCBA 完全入槽再进行测试，禁止强行压合。

1. 上电前确认：仪表量程正确、电源极性正确。

2. 测试顺序：电源→传感器→雾化驱动→充电→保护功能。

3. 异常情况处理：发热、冒烟、异响立即断电，隔离不良品。

1. 严禁带电操作：维护前必须断电拔线。

2. 探针清洁与更换：每班次酒精清洁，磨损快换。

3. 保险管检查与更换：熔断必须先查故障再更换同规格。

4. 日检日清：每日断电、防尘遮盖、季度全面校验。

服务对象 1：电子烟雾化器 PCBA 制造商（功能测试工位）

使用场景：电子烟雾化器 PCBA 功能终检工位（FCT）

电子烟雾化器 PCBA 完成 SMT 贴片后进入功能测试工位。操作员首先确认拨动开关处于 “断开” 位置，将 PCBA 放入红色电木板定位槽内。闭合拨动开关接通待测主板电源回路，按下启动开关开始测试。首先外接直流电源以 3.7V 供电，万用表串入供电回路测量静态电流（验证关机电流是否小于 15μA）；随后通过外部标准气流源（流速 14ml/s）对咪头吹气模拟吸气动作，观察示波器上雾化驱动 PWM 波形及 LED 指示灯的渐亮 / 渐灭时序是否正确；测量雾化片驱动电压及电流计算实际输出功率；验证过吸保护 —— 持续施加 5 秒气流信号，确认白灯闪 3 次并禁止输出；验证短路保护 —— 在输出端接入 0.2Ω 模拟负载，观察红色 LED 是否闪 3 次报警；最后验证充电功能 —— 施加 5V 充电电压，观察 LED 呼吸指示及充电电流。全流程约 2 分钟完成，良品流入组装段，不良品隔离返修。

案例研究：

华南某电子烟品牌制造商的雾化器 PCBA 产线，在导入王氏天茂雾化器测试架前，产线采用人工方式逐项测试：技术员用嘴含着导气管对每片 PCBA 的咪头吹气模拟吸烟动作以验证功能，一天数百次的吹气操作不仅极不卫生（唾液可能污染 PCBA），且每次吹气力度难以保持一致，导致咪头灵敏度测试结果因人而异。此外，单板需经过电源测试、功能验证、充电测试及保护功能验证共 4 个独立步骤，全部完成耗时约 10 分钟。

WSTM 团队根据其雾化器 PCBA 的 Gerber 文件及多项目测试需求，设计了本款手动测试架。治具将所有测试信号通过华荣探针引出至面板标准接线端子，配合外部标准气流源替代人工吹气。上线后效果显著：单板全功能测试时间由 10 分钟压缩至 2.5 分钟以内，产线日产能由 500 片提升至 1800 片；标准气流源使咪头测试的一致性大幅提升，杜绝了人工吹气的主观差异及卫生隐患；拨动开关 + 保险管的安全设计为 220V 供电环境下的操作员提供了可靠的安全保障。

    服务对象 2：医用超声雾化器 PCBA 供应商（雾化功能验证工位）

使用场景：医用雾化器 PCBA 雾化驱动功能验证

医用超声雾化器 PCBA 出厂前需验证其超声振荡频率及雾化驱动功率。操作员将 PCBA 放入测试架定位槽内，闭合拨动开关，按下启动开关。通过外接示波器观察雾化片驱动端的 PWM 波形 —— 测量超声振荡频率是否为 108kHz（频率偏差应在 ±10% 以内），同时使用万用表测量驱动电压与电流计算实际雾化功率；验证水位传感器功能 —— 模拟空液位状态，确认缺水保护电路能自动关断雾化输出。整个测试过程约 2 分钟完成，测试数据记录后良品流入下一工序。

案例研究：

华东某医疗器械公司供应商在导入王氏天茂雾化器测试架前，产线采用裸板通电 + 手持示波器探头逐点测试，单板检测约 8 分钟，且因探头触碰力度不一致导致部分 PCBA 焊盘被顶伤。WSTM 团队为其定制了适配医用雾化器 PCBA 的测试架后，探针替代了手持探头，装夹时间缩短至 3 秒。测试节拍由 8 分钟压缩至 2 分钟以内，焊盘损伤率降为零。测试架配置的拨动开关确保装板 / 取板操作在断电状态下进行，全面符合医疗器械生产体系对测试安全的严格要求。

受益1：全功能集成，效率倍增

作为功能测试架，一套治具集成雾化器PCBA的全部功能测试点——从电源管理到雾化驱动，从传感器检测到充电管理，从状态指示到多项保护功能验证。单工位完成所有功能测试，测试时间缩短80%以上，产线流转效率大幅提升。

受益2：手动操作简捷可靠，维护零门槛

测试架不含任何软件或控制器，产线作业员即可独立操作与日常维护。快换探针设计使单支探针更换仅需数十秒。电木板主体结构长期使用不翘曲、不氧化，设备服役寿命长，综合维护成本极低。

受益3：多重安全设计保障人机安全

作为手动测试架，拨动开关+启动开关双开关串联控制、保险管过流/短路熔断保护及电木板绝缘主体的设计，全面保障了操作员在产线高频次使用环境下的人身安全，同时保护待测PCBA及外接仪表不受意外电气故障的冲击。

受益4：多类型雾化器兼容，降低综合采购成本

一套测试架主体可适配电子烟雾化器、医用雾化器、工业雾化器、家用雾化器、超声雾化器、喷雾器等多种类型雾化器产品的功能测试。多产品线企业仅需更换载板模块即可快速切换测试对象，大幅降低了治具总采购数量与产线空间占用。

综合受益

王氏天茂雾化器测试架，集手动测试架的便捷性、快速夹测试架的高效性与探针测试架的精准度于一体，是雾化器制造企业实现高效、精准、安全PCBA功能测试的理想工装。
