一、工装治具 & 夹具产品概述

1、治具简介

在无线路由器、无线网卡及各类网络通信设备的制造与维修环节中，核心主控芯片（通常为BGA封装）的性能好坏直接决定了整机的功能完整性与通信可靠性。ADM5120等网络主控BGA芯片具有引脚数量多（可达300余个）、焊球间距小、封装本体脆弱等特点，在来料检验、芯片筛选、PCBA维修及工程项目验证等场景中，需要在不破坏芯片锡球的前提下对其进行功能验证，快速准确地判别芯片是否正常、是否存在缺陷。

IC测试治具，又称芯片测试座、IC测试夹具，是指将芯片插入治具上，通过外部电路模拟芯片在真实主板上的工作状态，对芯片功能进行测试，以检查芯片是否正常、排查芯片缺陷的专用工装设备。在芯片测试体系中，测试座、夹具、治具是“核心接触-定位固定-功能实现”的三级支撑体系，三者功能互补但定位不同，共同保障测试的精度、效率与可靠性。

本产品由深圳市王氏天茂科技有限公司研发生产，是一套专为TP-LINK（普联技术有限公司）等网络通信设备制造商量身定制的无线路由器IC测试治具。TP-LINK是全球领先的网络通讯设备供应商，成立于1996年，总部位于中国深圳市高新技术产业园区内，主要产品包括网络路由器、智能扫地机、家居监控、网络转接口等。TP-LINK自2015年起与王氏天茂建立合作关系，采购了多款非标定制的BGA芯片测试治具用于芯片来料筛选与维修验证。

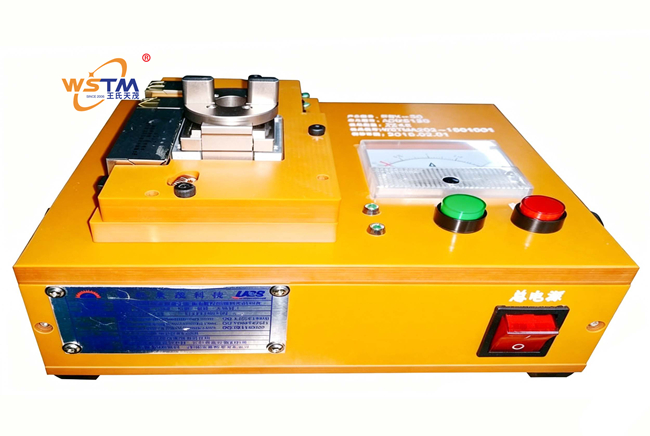

该治具主体底盒采用红色电木板构建。载板选用防静电玻纤板，压板同样采用防静电玻纤板材质，针板则选用防静电PEEK（聚醚醚酮）板材——PEEK是特种高分子材料，具有优异的耐高温性能（耐温可达330℃）、高强度、高刚性、尺寸稳定性好及良好的化学惰性，是承载测试探针的理想精密材料。

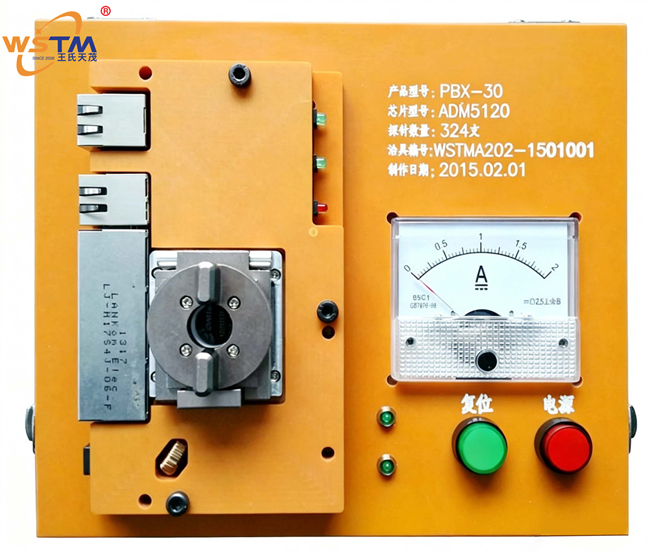

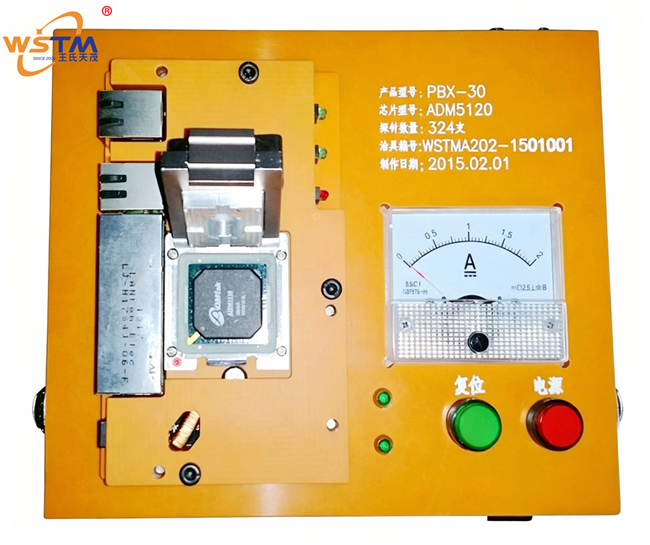

治具的核心测试座采用非标定制铝合金氧化喷砂测试座（翻盖旋钮式结构），座头采用手动翻盖结构，咖啡色喷砂氧化，操作灵敏，美观大方。座头顶盖的芯片压块采用人性化结构，下压力度平稳，保证BGA芯片IC的压力均匀，不偏移。探针的爪头凸起能有效刺破锡球的氧化层，接触性能稳定，保护锡球外形。

测试探针选用台湾钛甫078-BF-5.3测试探针，全部采用进口铍铜镀硬金材质，导电性能优良，弹簧寿命10万次以上。治具面板配置指针电流表实时监控芯片工作电流，LED电源指示灯显示供电状态，启动与复位按钮用于控制测试流程，船型总电源开关一键控制整台治具的总电源通断。测试工位为单路设计，一次检测一片芯片。

控制系统方面，本治具不含嵌入式系统或单片机控制——所有测试控制逻辑、信号采集及判定均由客户已有的测试平台或测试仪完成，治具本身通过探针阵列将待测芯片的所有信号引脚可靠引出至外部测试接口，模拟芯片在PCBA主板上的真实工作状态，仅负责芯片的物理定位、探针可靠接触及测试信号的透明传输。该治具适用于无线路由器、无线网卡、路由器等网络产品的BGA封装主控芯片、IC的测试验证，广泛应用于PCBA维修、来料检验、芯片筛选及工程项目验证等场景，是网络通信设备制造与维修企业实现高效芯片品质管控的理想产线工装。

2、产品定位

核心产品 / 无线路由器、无线网卡主控BGA芯片专用功能测试治具 / TP-LINK等网络通信设备制造商量产级芯片验证与筛选解决方案

3、盈利模式

直供 + ODM/OEM定制（支持根据不同封装类型BGA芯片的规格参数、引脚间距及测试需求定制测试座结构、探针数量排布与载板规格）



二、工装治具 & 夹具核心功能

1、红色电木板主体与翻盖旋钮式铝合金测试座精密定位

描述：

治具主体底盒采用红色电木板构建，红色电木板作为优良的工业级绝缘材料，具有电气绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势，是精密测试治具的理想基材。载板选用防静电玻纤板，压板同样采用防静电玻纤板材质，针板则选用防静电PEEK（聚醚醚酮）板材——PEEK材料具有优异的耐高温性能（耐温可达330℃）、高强度、高刚性、尺寸稳定性好，是承载高密度探针阵列的理想精密基材。面板配置指针电流表实时监控芯片工作电流，LED电源指示灯显示供电状态，启动与复位按钮用于控制测试流程，船型总电源开关一键控制整台治具的总电源通断。

治具的核心测试座采用非标定制铝合金氧化喷砂测试座（翻盖旋钮式结构）。座头采用手动翻盖结构，咖啡色喷砂氧化，操作灵敏，美观大方。座头顶盖的芯片压块采用人性化结构，下压力度平稳，保证BGA芯片IC的压力均匀，不偏移。理性化的定位槽、导向孔可以确定IC定位准确，特殊IC载板结构保护探针不受外力损坏。操作流程为：将待测BGA芯片对准定位槽放入测试座→翻转盖板闭合→旋紧旋钮锁紧→芯片各焊球与探针阵列精准接触→启动测试→测试完成后松开旋钮翻开盖板→取出芯片。

效益：

翻盖旋钮式手动操作结构简捷可靠，无需气源管路或电动控制，适合实验室、维修站及产线IPQC来料检验等多种场景灵活部署。芯片压块的人性化下压结构保证BGA芯片IC的压力均匀不偏移，有效避免因受力不均导致的焊球变形或探针偏位。理性化的定位槽和导向孔使每次放置芯片的位置精确重复，不受操作员个体差异影响。PEEK针板的耐高温特性确保在频繁测试及环境温度变化下尺寸始终稳定不翘曲。

2、台湾钛甫探针高可靠接触与信号引出

描述：

本治具测试探针全部选用台湾钛甫078-BF-5.3测试探针。探针采用进口铍铜镀硬金材质，导电性能优良，弹簧寿命10万次以上。铍铜合金具有优异的弹性模量、抗疲劳强度及优良的导电率，镀硬金表面兼具低接触电阻与耐腐蚀性，是精密测试探针的理想母材。探针的爪头凸起能有效刺破锡球的氧化层，接触性能稳定，保护锡球外形。

探针数量根据被测芯片的引脚数量精确匹配——以ADM5120BGA芯片为例，其封装类型为BGA，测试探针数量为324支（即对应芯片的324个焊球触点），成熟加工精度范围跳距pitch=0.38mm。探针全部采用快换针套设计，单支磨损后可快速更换，维修成本低，方便更换探针，成本低效率高。

效益：

台湾钛甫探针的高品质保障了数百个高密度触点的可靠接触，爪头凸起设计既能有效穿透锡球表面氧化层建立低电阻连通，又不会过度嵌入锡球内部造成不可逆的焊球变形损伤。10万次以上的弹簧寿命确保在产线高频次使用中保持稳定的接触压力，大幅减少因探针弹力衰减导致的测试误判。铍铜镀硬金的材质组合兼顾了导电性能与耐久性，长期使用后仍能维持低接触电阻。

3、模拟良品IC在PCBA主板上正常工作状态

描述：

IC测试治具的核心功能是将芯片插入治具后，通过外部电路模拟芯片在真实PCBA主板上的工作状态，对芯片进行功能测试，以达到检查芯片是否正常、排查芯片缺陷的目的。具体测试涵盖以下方面：

（1）电源与功耗验证—— 通过治具为芯片提供额定工作电压（通常为3.3V/1.8V/1.2V等多路供电），面板指针电流表实时显示芯片当前工作电流，验证芯片的静态功耗与动态功耗是否在正常范围内。若电流偏大可能为芯片内部短路或漏电，电流偏小可能为芯片未正常启动或内部开路。

（2）数字逻辑功能测试—— 通过外部测试平台或测试仪对各逻辑IO端口施加激励信号并读取响应，验证芯片内部数字逻辑电路的功能是否完整——包括GPIO口电平状态、数据总线读写、地址总线遍历及控制信号逻辑是否正确。

（3）通信接口功能测试—— 网络主控BGA芯片通常集成多种通信接口（如UART、I2C、SPI、以太网MAC等），测试时验证各通信接口的数据收发功能是否正常。

（4）时钟与复位功能验证—— 验证芯片内部振荡器或外部晶振接口能否正常工作、时钟频率是否在规格范围内，以及复位后寄存器的默认状态是否正确。

（5）存储器读写遍历测试—— 对于内部集成SRAM或Flash存储器的网络主控芯片，验证存储器的数据读写正确性及地址线遍历是否无误。

（6）芯片筛选与良品/不良品判别—— 综合以上各项测试数据，自动或人工判定芯片属于良品还是不良品，实现对来料芯片的筛选分级、维修阶段的故障定位及工程项目验证中的芯片性能评估。

效益：

作为芯片测试治具的核心功能，本治具通过台湾钛甫探针阵列将待测BGA芯片的所有信号引脚可靠引出，配合外部测试平台施加与真实主板一致的工作电压和测试信号，模拟芯片在整机中的真实运行工况。这种完全基于电气性能的功能验证方式能够精确判定芯片内部是否存在隐性缺陷，有效拦截因芯片异常导致的成品率下降问题。治具在PCBA维修中能快速定位故障芯片，避免盲目更换的物料和时间浪费；在来料检验中可对批量芯片进行抽样或全检功能筛选，从源头上拦截不良芯片流入生产环节。



三、技术亮点与独特卖点

1、台湾钛甫探针爪头凸起穿透氧化层

台湾钛甫078-BF-5.3测试探针的爪头凸起设计是本治具在接触可靠性的关键保障。BGA芯片焊球长期存放后表面容易形成氧化层，普通探针直接接触氧化层表面可能导致接触电阻偏大或不稳定。探针的爪头凸起能有效刺破锡球的氧化层，接触性能稳定，保护锡球外形——既建立了低电阻的可靠电气连接，又不会破坏焊球的整体成型结构。全部采用进口铍铜镀硬金、铑材质，弹簧寿命10万次以上。

2、翻盖旋钮式铝合金测试座操作便捷

座头采用手动翻盖结构，咖啡色喷砂氧化，操作灵敏，美观大方。座头顶盖的芯片压块采用人性化结构，下压力度平稳，保证BGA芯片IC的压力均匀，不偏移。翻盖旋钮式结构无需气源管路或电动控制，结构简洁、维护方便，适合实验室、维修站及产线IPQC来料检验等多种场景灵活部署。理性化的定位槽、导向孔可以确定IC定位准确，特殊IC载板结构保护探针不受外力损坏。

3、防静电PEEK针板耐高温高强度

针板选用防静电PEEK（聚醚醚酮）特种高分子材料。PEEK具有优异的耐高温性能，高强度耐高温绝缘材料可耐温330℃，长期使用不翘曲；高强度、高刚性确保数百根探针的针套安装位置长期不变形；尺寸稳定性好，在频繁测试及环境温度变化下保持良好的针位精度。成熟加工精度范围跳距pitch=0.38mm，整套加工制造图纸、外形、内孔尺寸及探针尺寸均严格按照《BGA芯片测试治具|BGA芯片测试架|BGA芯片测试夹具》产品规范执行，确保精密测试治具的互换性与可靠性。

4、指针电流表直观监控芯片工作状态

面板配置指针电流表，串联在待测芯片的供电回路中，实时显示芯片当前工作电流。指针式电流表对电流变化的响应迅速——芯片上电后若电流偏大可能为芯片内部短路或漏电，若电流偏小或无电流可能为芯片未正常启动或内部开路。操作员通过指针偏转即可直观判断芯片的工作状态，无需外接万用表串联测量。

5、TP-LINK长期合作验证的成熟方案

本治具方案深度适配TP-LINK无线路由器主控BGA芯片的测试需求。TP-LINK是普联技术有限公司旗下的品牌，成立于1996年，是全球领先的网络通讯设备供应商，总部位于中国深圳市高新技术产业园区内。1996年，赵建军创立自有品牌TP-LINK，取意Twisted Pair Link——双绞线连接。经过近30年的发展，TP-LINK已成为全球市场占有率领先的网络设备品牌，产品遍布全球120多个国家和地区。TP-LINK自2015年起与王氏天茂建立合作关系，采购了王氏天茂多款非标定制的BGA芯片测试治具，用于芯片来料筛选、PCBA维修及工程项目验证。该方案经过TP-LINK多年产线及维修站批量验证并稳定运行，是成熟可靠的芯片功能测试解决方案。

6、快三天交货的快速响应能力

BGA芯片测试治具的交货周期快三天内交货。王氏天茂拥有成熟完善的BGA测试治具设计制造体系，凭借二十余项相关实用新型专利及软件著作权的技术积累，能够快速响应客户的紧急芯片测试需求，为产线的芯片来料筛选及维修站的故障芯片快速判别提供高效及时的治具交付保障。技术支持方面，提供产品使用说明及产品维护保养事项，并对客户免费使用培训。售后提供三个月免费保修（人为损坏除外），保修期外免费维修，如果需要换部件，只收对应材料成本费，可以免费提供相关的技术支持。



四、操作注意事项

1、操作前准备

（1）治具外观与安全检查：每次使用前检查红色电木板主体有无裂纹或变形，翻盖旋钮式测试座的翻盖铰链动作是否顺畅、旋钮锁紧功能是否正常；检查台湾钛甫探针针头有无弯折、氧化或污染；检查PEEK针板有无裂纹或异物；检查指针电流表能否正常归零；检查LED电源指示灯通电后能否正常点亮；检查启动按钮、复位按钮及船型总电源开关动作是否灵敏可靠。

（2）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。BGA芯片为高密度精密集成电路，对静电极其敏感，取放芯片及操作治具的全过程必须落实严格的静电防护措施。

（3）测试平台与仪表检查：确认外部测试平台（测试仪）已正常启动、测试程序已正确加载并通过校验。配合使用的万用表、示波器、直流稳压电源等仪表确认处于正常工作状态且在计量有效期内。

（4）船型总电源开关断电确认：装片前务必确认船型总电源开关已置于“断开”位置。严禁在通电状态下进行芯片的装入或取出操作。

2、装片操作规范

（1）断电装片：在安装或拆卸BGA芯片前，务必确认船型总电源开关已置于“断开”位置。严禁在通电状态下进行芯片的装入或取出操作。取放IC时，务必注意IC一脚方向正确，这样可以避免造成产品短路损坏。

（2）轻拿轻放：取放BGA芯片时须使用防静电真空吸笔或专用夹具，避免手指直接接触芯片焊球表面及芯片本体。手上的汗渍与油脂残留在焊球表面会加速焊球的表面氧化，可能导致探针接触受阻或焊接性能下降。

（3）定位确认：将BGA芯片对准测试座的定位槽放入，确认芯片一脚方向与定位槽标识一致、芯片平稳落入定位槽内。借助理性化的定位槽、导向孔可以确定IC定位准确。特殊IC载板结构保护探针不受外力损坏，若芯片未完全入槽，不得强行压下翻盖。

（4）翻盖与旋钮操作：缓慢翻转翻盖闭合至水平位置，确认芯片压块已均匀接触芯片上表面。均匀旋紧旋钮至适当力度——操作要规范，压扣的力度要适当，这样可以增加测试治具的使用寿命。不宜过度旋紧以免造成焊球过度受压变形，也不宜力度不足以免探针接触不良导致测试误判。座头顶盖的芯片压块采用人性化结构，下压力度平稳，保证BGA芯片IC的压力均匀，不偏移。

3、测试过程规范

（1）上电前确认：闭合船型总电源开关前，确认待测芯片已正确安装并锁紧，外部测试平台已准备就绪。先闭合船型总电源开关，观察LED电源指示灯是否正常点亮。

（2）启动测试：按下启动按钮接通测试回路，观察面板指针电流表读数是否在正常范围内——若电流偏大可能为芯片内部短路或漏电，若电流偏小或无电流可能为芯片未正常启动或内部开路。随后由外部测试平台按照预设测试程序自动完成各项功能验证。

（3）测试结果判定：测试过程中需注意观察指示灯或电流表的状态是否正常。测试合格的芯片（良品）按分类放置于指定容器；测试不合格的芯片（不良品）隔离至不良品区域并做好标记记录。出现连续数颗芯片测试不良时，则请用已确认好芯片进行校对——若通过测试，则可以继续测试；如连续校对几次都未通过，则请人员检查或维修测试治具。

（4）复位与取片操作：测试完成后先按下复位按钮断开测试回路，确认测试平台已停止测试。松开旋钮翻开翻盖，使用防静电真空吸笔取出芯片。取出芯片后将船型总电源开关置于“断开”位置，确保治具处于完全断电状态。

（5）异常情况处理：若在测试过程中发现芯片异常发热，或指针电流表读数剧烈摆动并超出安全范围，立即按下复位按钮断开测试回路，将异常芯片隔离并通知技术人员排查。测试区域保持整洁，测试结束后治具内部及治具表面不可有锡珠与杂物。

4、设备维护与保养

（1）严禁带电维护：更换探针、清洁针板或检查内部连线前，必须关闭船型总电源开关，拔掉电源输入线并确认治具完全断电。严禁在通电状态下进行任何维护操作。

（2）探针清洁与更换：禁止使用洗板水的液体清洗探针和治具，以免化学溶剂腐蚀探针镀层。探针表面若有轻微氧化，可用不起毛无尘布配合少量工业无水酒精轻擦探针针头。禁止使用硬金属刮碰测试探针，以免损伤镀硬金探针表面。发现探针弹簧弹力衰减或针头磨损时，按规范进行单支更换。铍铜镀硬金、铑探针寿命10万次以上，超过设计寿命后即使外观无明显损坏也应及时更换。

（3）PEEK针板表面清洁：定期（建议每周至少一次）用不起毛无尘布配合少量工业无水酒精轻擦PEEK针板表面，去除积尘与焊剂残留。PEEK材料的化学惰性使其能耐受大多数常规清洁溶剂，但仍建议以温和方式进行日常维护。

（4）不使用时存放：不使用时请关闭电源，放置无灰尘的地方存放。用防尘罩遮盖治具，清理工作台面杂物。

（5）定期计量校验：建议每季度进行一次治具全面计量校验——包括各探针通道的接触电阻随机抽测、测试座定位槽定位精度复测、旋钮锁紧机构的行程检查及各仪表功能完好性验证。



五、与竞争对手对比

王氏天茂与行业传统方案对比表

对比维度	王氏天茂（WSTM）	行业传统方案
探针品牌与材质	台湾钛甫078-BF-5.3进口探针，铍铜镀硬金材质，爪头凸起能穿透锡球氧化层，弹簧寿命10万次以上	国产普通探针或无品牌探针，材质多为黄铜镀镍，弹力衰减快，无法有效穿透氧化层
探针数量精度	芯片对应的全部焊球触点一一定制探针（如ADM5120为324支），成熟加工精度范围跳距pitch=0.38mm	探针数量不足或跳距精度不足，部分引脚无法接触或存在跨接短路风险
针板材质	防静电PEEK特种高分子材料，高强度耐高温达330℃，尺寸稳定性好	普通FR4或电木板，长期使用不耐高温，易变形影响针位精度
测试座结构	翻盖旋钮式铝合金氧化喷砂测试座，芯片压块人性化结构下压力度平稳不偏移，定位槽和导向孔定位准确	简易压扣或卡簧式，压力不均匀易损伤芯片焊球
电流监控	面板指针电流表实时显示电流，异常电流即时可见	需外接万用表串联测量，操作繁琐
快速交付能力	快三天内交货，提供三个月免费保修及产品使用培训	交付周期长，售后响应慢
客户验证	TP-LINK（全球网络通讯设备领先品牌）长期合作，自2015年起产线及维修站批量验证并稳定运行	多为单一客户或缺乏知名企业长期合作案例
研发资质	国家高新技术企业，测试治具行业十大品牌，十余项实用新型专利、二十余项软件著作权，ISO9001/ISO14001/ISO45001三体系认证	多为小型治具作坊，无完整体系认证



六、产品规格与技术参数



IC测试治具详细规格表

参数类别	详细规格
设备名称	（无线路由器）IC测试治具(无线路由器BGA测试治具、BGA芯片测试治具)
外形尺寸	非标定制（根据BGA芯片封装尺寸、引脚数量及测试座规格设计）
主体结构	红色电木板主体框架 + 防静电玻纤板载板 + 防静电玻纤板压板 + 防静电PEEK针板（耐温330℃）
测试座结构	非标定制铝合金氧化喷砂测试座（翻盖旋钮式），座头咖啡色喷砂氧化，芯片压块人性化结构
测试探针	台湾钛甫078-BF-5.3测试探针，进口铍铜镀硬金材质，爪头凸起能穿透锡球氧化层
探针寿命	10万次以上
探针数量	根据芯片引脚数量定制（如BGA芯片ADM5120为324支）
加工精度	成熟加工精度范围跳距pitch=0.38mm
面板仪表与按钮	指针电流表（实时显示芯片电流）+ LED电源指示灯 + 启动按钮 + 复位按钮 + 船型总电源开关
测试工位	单路测试（一次检测一片芯片）
控制系统	无嵌入式系统，治具仅负责芯片物理定位和信号透明传输，测试控制与判定由客户外部测试平台（测试仪）完成
适用封装类型	BGA封装网络主控芯片（ADM5120等），IC封装
适用产品类型	PCBA维修、来料检验（IPQC）、芯片筛选、工程项目验证等场景的无线路由器、无线网卡、路由器网络产品主控芯片测试
适用标准参考	《BGA芯片测试治具 BGA芯片测试架 BGA芯片测试夹具》产品规范、IPC-9252A（PCBA电气测试要求）、ANSI/ESD S20.20（静电防护标准）
售后保障	三个月免费保修（人为损坏除外）；保修期外免费维修，换部件只收对应材料成本费；免费提供相关技术支持及产品使用培训



七、购买 / 获取方式



治具定制与购买信息表格

项目	内容
价格模式	治具为非标定制，依据客户提供的BGA芯片封装型号、引脚数量、焊球间距及测试需求综合评估报价。快三天内交货。
购买渠道	电话/邮箱直供：可通过销售热线或电子邮件与王氏天茂公司取得联系，经技术方案评估、探针数量确认与报价洽谈后完成定制采购。



八、服务对象 / 使用场景与案例分享

1、服务对象

无线路由器、无线网卡及各类网络通信设备制造商（芯片来料筛选、PCBA维修及工程项目验证），尤其面向TP-LINK（普联技术有限公司）等全球网络通讯设备领先品牌企业的芯片测试需求。

2、使用场景

BGA芯片来料检验工作台的日常操作场景：检验员确认船型总电源开关已断开后，佩戴好防静电手环与指套，使用真空吸笔取出一颗待检的BGA芯片，对准测试座的定位槽依一脚方向轻放入位。均匀翻转翻盖闭合至水平，旋紧旋钮至适当力度，座头顶盖的芯片压块平稳下压使芯片焊球与测试座底部台湾钛甫探针阵列充分接触。

闭合船型总电源开关，LED电源指示灯亮起，按下启动按钮接通测试回路，观察面板指针电流表读数是否在正常范围内。随后由外部测试平台按照预设测试程序自动完成芯片数字逻辑功能、通信接口、存储器读写及电源功耗等各项功能验证。测试合格的芯片取出放入良品周转盘，不合格的芯片隔离标记。测试完成按下复位按钮断开测试回路，松开旋钮翻开翻盖取出芯片。检验员按规定记录每批次来料芯片总数、抽检数量、良品判断通过对抽到的样品进行数量记录以及良率统计，并生成详细检测报告用以指导批量来料芯片的综合品质评估与生产投入安排。

3、案例研究

TP-LINK是普联技术有限公司旗下的品牌，成立于1996年，取意Twisted Pair Link——双绞线连接，总部位于中国深圳市高新技术产业园区内，创始人为赵建军。经过近30年的发展，TP-LINK已成为全球领先的网络通讯设备供应商，主要产品包括网络路由器、智能扫地机、家居监控、网络转接口等。TP-LINK在全球市场的路由器产品线中持续保持较高的市场占有率，其无线路由器产品在全球180多个国家和地区销售。

在导入王氏天茂无线路由器IC测试治具前，TP-LINK的芯片来料筛选与PCBA维修环节采用多种通用方案进行BGA芯片功能验证：部分场景依靠万用表逐引脚测量导通，操作耗时久且无法验证功能完整性；部分场景采用焊接至测试板的方式完成验证后再用热风枪将芯片吹焊拆除，对芯片焊球造成二次热冲击，影响良品芯片的后续使用；另有部分场景使用探针精度较低的简易治具，探针头型为普通尖头无法穿透焊球氧化层，测试过程中的接触反复中断导致测试数据前后差异较大，偶有本属正常的芯片因探针接触不良被误判为不良品。

王氏天茂工程团队根据TP-LINK无线路由器主控芯片ADM5120的BGA封装规格及测试需求，量身定制了专用IC测试治具。PEEK针板配合台湾钛甫078-BF-5.3进口铍铜镀硬金探针，爪头凸起设计能有效刺破锡球氧化层，接触性能稳定且保护锡球外形，324支探针对应芯片全部焊球触点，成熟加工精度范围跳距pitch=0.38mm。翻盖旋钮式铝合金测试座操作灵敏、芯片压块人性化结构保证下压力度平稳不偏移。自2015年合作以来，该治具方案在TP-LINK的来料检验及PCBA维修站稳定运行多年。治具交付快三天内交货的响应能力保障了客户芯片来料筛选的时效需求。操作人员可快速准确判别每颗BGA芯片的功能是否正常，显著减少了因芯片问题导致的成品不良和返修成本。该治具方案凭借高可靠探针接触和标准化测试流程有效降低了误判率，为TP-LINK的芯片来料品质管控提供了长期坚实保障。



九、用户价值

1、台湾钛甫探针保障接触可靠，有效降低误判率

全部采用台湾钛甫078-BF-5.3进口铍铜镀硬金探针，爪头凸起能有效刺破焊球表面氧化层建立低电阻电气连接，又不损伤锡球外形。弹簧寿命10万次以上，长期使用接触压力稳定不衰减，大幅降低因探针接触不良导致的芯片良品误判为不良品的风险——在来料筛选环节防止正常芯片被错误淘汰造成物料浪费，在维修环节避免故障芯片被漏判流入下一工序。

2、翻盖式结构操作简捷，适合多场景灵活部署

翻盖旋钮式铝合金测试座无需气源管路或电动控制，操作灵敏，结构简洁维护方便。适合PCBA维修站、实验室IPQC来料检验、芯片筛选站及工程项目验证等多种场景灵活部署。不使用时关闭电源，放置无灰尘的地方存放即可。

3、PEEK针板耐高温稳定性好，保障长期针位精度

针板选用防静电PEEK特种高分子材料，高强度耐高温绝缘材料可耐温330℃，长期使用不翘曲不老化。成熟加工精度范围跳距pitch=0.38mm，在频繁测试及环境温度变化下保持稳定的针位精度，确保数百根探针始终精准对准芯片各焊球触点。

4、快三天交货，响应产线紧急需求

交货周期快三天内交货，快速响应客户的紧急芯片筛选需求。提供三个月免费保修、免费使用培训及持续售后技术支持，保障产线稳定运行。就BGA芯片测试治具相关设计及使用问题提供专业的解答和帮助。

综合受益

王氏天茂无线路由器IC测试治具，汇集翻盖旋钮式铝合金测试座的便捷操作、台湾钛甫进口铍铜镀硬金探针的高可靠接触、PEEK特种高分子材料针板的耐高温精密稳定性、指针电流表直观监控的即时状态反馈，以及TP-LINK长期合作验证的产线可靠性于一体。该治具是网络通信设备制造与维修企业实现高效、精准、低损耗芯片来料筛选、维修故障判别与工程项目验证的理想工装。



十、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于2006年，是国家高新技术企业、深圳市科技型中小企业（2024年）、深圳市创新型中小企业（2022年）、测试治具行业十大品牌（2023年）、企业信用评价AAA级企业，自2014年至2025年连续多年荣获纳税信用A级企业评定。公司专注于电子工业设备与非标自动化设备的研发制造近20年。
