一、工装治具&夹具产品概述

1．治具简介：

随着无线办公与游戏电竞的普及，无线鼠标市场规模持续扩大，用户对鼠标的连接稳定性、按键寿命及续航能力提出了更高要求。一块功能完善的PCBA主板是无线鼠标的核心，其测试环节直接决定了成品的直通率和用户体验。然而，传统的人工手动测试方式面临三大痛点：一是效率低下，员工需手动插拔线材、目测灯光，无法满足大批量订单需求；二是探针接触不良，普通探针在长期高频次使用后易出现针头磨损、弹力下降，导致误测率高；三是缺乏标准化固定，PCBA摆放歪斜易导致探针压坏元器件或接触不到位，增加报废成本。

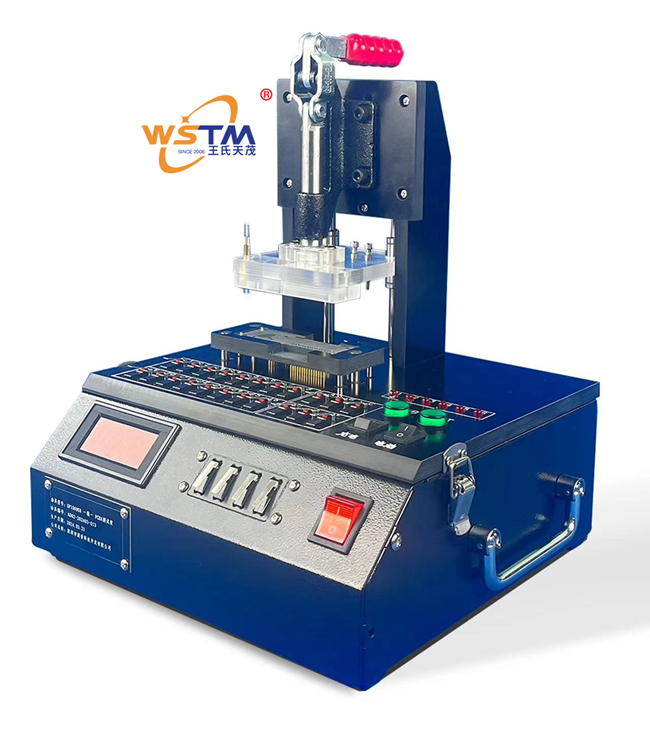

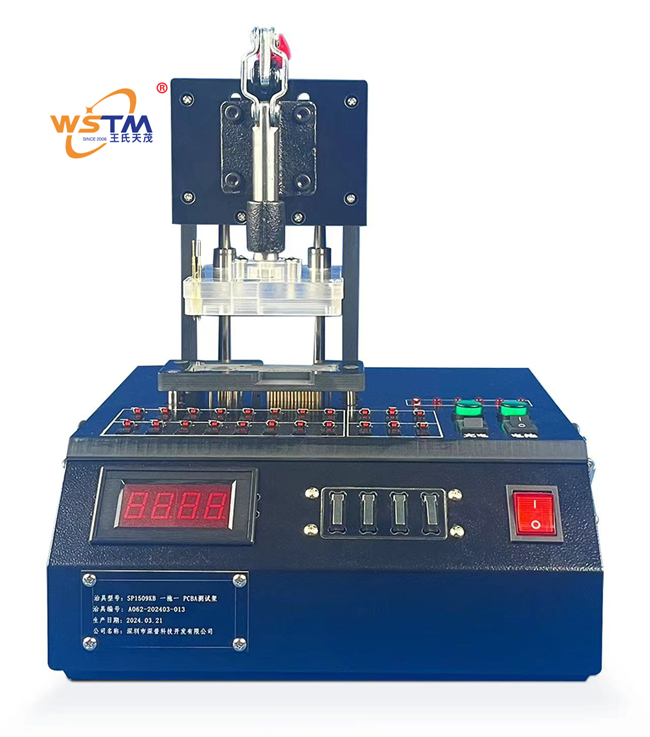

本产品由深圳市王氏天茂科技有限公司研发，是一套专为无线鼠标PCBA主板功能检测设计的高精度手动压合测试治具。该治具采用定制钣金底盒（黑色） 作为稳固基座，搭配10mm电木板面板与防静电玻纤载板，通过105E快速夹驱动有机玻璃压板，实现对PCBA的精准下压与稳定接触。测试信号采用高品质华容探针进行转接，确保连通可靠、使用寿命长。该治具结构紧凑、换线灵活、坚固耐用，是无线鼠标ODM/OEM制造企业提升测试效率、降低误判率的理想产线装备。

2．产品定位：

利润产品 / ODM标准化测试解决方案

3．盈利模式：

直供 + ODM/OEM定制（支持根据PCBA金点位置及外形定制开孔）



二、工装治具&夹具核心功能

1．功能1：机械式高精度定位与压合结构

（1）描述：

治具采用模块化结构设计。黑色钣金底盒提供坚实稳固的底座支撑，有效屏蔽外部电磁干扰；10mm电木板面板具有优异的绝缘性与平整度，作为载板承载平台；待测PCBA精准放置于防静电玻纤载板的仿形定位槽内，防止位移；操作员拉下105E快速夹，驱动有机玻璃压板平稳下压，迫使PCBA背面测试点与底部华容探针紧密接触。有机玻璃压板兼具透明可视性，便于观察内部压合状态，避免压伤元器件。

（2）效益：

机械式垂直压合设计确保每一次下压力度均匀一致，防静电载板有效保护SMD元件免受静电击穿风险。定位精度高，彻底杜绝了因PCBA摆放偏移导致的探针扎偏、元件损坏问题，单板测试一致性显著提升。



2．功能2：无线鼠标PCBA全功能一站式检测

（1）描述：

治具内部根据PCBA电路原理图，将电压（Voltage）、电流（Current）、按键通断（Switch）、编码器波形（Encoder）、光学传感器（Sensor）及无线射频（RF） 等关键测试点通过华容探针引出至面板的接线端子排或测试插头。外接万用表、示波器、直流电源或蓝牙综合测试仪后，操作员可在一台治具上快速完成以下核心功能测试：

电源管理测试： 静态功耗、工作电流、低压报警阈值。

按键功能测试： 左/中/右键、DPI切换键、侧键的通断与防抖测试。

滚轮编码器测试： 正转/反转波形输出及按压导通测试。

光学引擎测试： 光源亮度、移动响应、CPI切换准确性。

无线连接测试： RF 2.4G 或 Bluetooth 对码、信号强度、通讯距离模拟测试。

（2）效益：

一站式布局大幅减少了PCBA在产线上的搬运次数和多工序插拔线缆的时间损耗。测试效率相比传统“万用表表笔逐点触碰”方式提升2倍以上，且有效拦截虚焊、连锡、元件错漏反等制程缺陷。



3．功能3：华容探针高寿命低阻抗接触方案

（1）描述：

测试探针采用行业知名品牌华容探针。根据鼠标PCBA测试点的大小（如电源焊盘、微动开关通孔、天线馈点），精准匹配不同头型的探针（尖头、锯齿头、圆头）。针套与针轴配合精密，弹力稳定。

（2）效益：

华容探针具有阻抗低、弹力衰减小、寿命长（通常可达10万次以上） 的特点。相比普通杂牌探针，能有效避免因探针氧化或疲劳导致的接触电阻变大、信号失真问题，大幅降低因测试治具接触不良造成的“假性不良”误判。



4．功能4：防静电与快速换线模块化设计

（1）描述：

载板采用防静电玻纤板材质，有效释放PCBA在搬运过程中携带的静电。面板设计有清晰丝印标识，指示对应测试项目的接线定义。切换不同型号的鼠标PCBA时，仅需松开定位销钉，更换对应的载板模块即可，无需更换整个底盒与压合机构。

（2）效益：

模块化快换设计使产线换型时间缩短至3分钟以内，完美适配鼠标行业多品种、小批量、快速迭代的生产特性。防静电处理有效降低了PCBA在测试环节的静电击穿不良率。



三、本工装治具&夹具的技术亮点｜独特卖点：

1．亮点1：刚柔并济的压合结构：

采用黑色钣金底盒保证整体结构刚性不变形，搭配有机玻璃压板提供柔性的下压缓冲。既能保证华容探针压缩行程到位，又能防止硬接触压裂PCBA上的微小陶瓷电容或晶振，保护产品安全。



2．亮点2：稳定的信号导出能力：

内置华容探针矩阵，针对无线鼠标射频信号测试需求，专门优化了RF测试点的探针选型与布线路径，最大限度减少信号传输损耗，确保蓝牙/RF测试数据的真实性与一致性。



3．亮点3：经久耐用的细节工艺：

面板选用10mm厚电木板，在保证绝缘的同时具备极佳的抗弯强度，长期使用不易变形。105E快速夹操作手感轻便，具备自锁死点功能，手松开后压板仍保持恒压，解放操作员双手进行仪表读数。



4．亮点4：免软件傻瓜式操作：

纯硬件结构设计，无需上位机编程与单片机控制。测试结果直接通过外接仪器仪表显示，一线作业员无需复杂培训即可上岗操作，维护成本极低。



四、本工装治具&夹具和竞争对手相比的优势：

王氏天茂（WSTM）与行业竞争对手（传统方案）对比表

对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
结构稳定性	定制钣金底盒+10mm电木板，重压不变形	多为全亚克力拼接或薄板，易变形导致压合不平
探针品牌	标配华容探针，阻抗低，寿命>10万次	多用无牌杂牌针，易出现针头不回弹、阻值偏大
静电防护	标配防静电玻纤载板	普通玻纤或不防静电材料，存在击穿PCBA风险
压合方式	105E快速夹+有机玻璃压板，力度均匀可控	简易肘夹或手动按压，平行度差，易压偏元件
客户案例	服务深普公司等头部外设厂商超14年	多为一次性交易，缺乏行业长期验证
售后服务	源头工厂直供，资深工程师提供探针更换与载板复刻服务	贸易商模式，售后响应慢或需整体报废重做



五、工装治具&夹具的产品规格｜技术参数

产品规格表

参数类别	详细规格
外形尺寸	非标定制（根据PCBA尺寸及测试点数量设计，常规约300mm×250mm×200mm）
结构组成	定制钣金底盒（黑色烤漆） + 10mm电木板面板 + 防静电玻纤载板 + 有机玻璃压板
压合机构	105E快速夹（垂直行程可调）
探针品牌	华容探针（头型、弹力根据测试点定制）
探针寿命	≥10万次
接线方式	面板端子排/牛角插座/香蕉插头（根据客户仪表接口定义）
适用产品类型	无线办公鼠标、游戏鼠标、蓝牙双模鼠标PCBA主板
测试功能项	电压/电流、按键通断、编码器波形、光学传感器、RF信号
安全防护	防静电玻纤板接地设计、压板防夹手挡边



六、购买/获取方式：

定制采购信息表

项目	内容
价格模式	工装治具为非标定制，需根据PCBA Gerber文件及测试点评估后报价（含探针及接线）。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。



七、服务对象/使用场景/案例分享

1．服务对象：深圳市深普科技开发有限公司（深普公司）

（1）使用场景：

无线鼠标PCBA产线功能终检工位（FVT）

在深普公司的无线鼠标组装产线前端，SMT贴片完成后的PCBA被送至测试工位。操作员将PCBA放入防静电玻纤载板的定位槽内，轻轻拉下105E快速夹，透过有机玻璃压板确认探针已精准接触主板金点。外接的直流电源显示当前静态电流是否符合低功耗标准，示波器同步捕捉滚轮编码器输出的清晰方波信号，蓝牙综测仪自动判定RF发射功率是否达标。测试完成后，打开夹具取出良品流入组装段。

（2）案例研究：

与深普公司携手14年的品质见证

深普公司自2010年起便与王氏天茂建立合作关系，深耕键鼠外设领域。在导入WSTM定制无线鼠标测试治具之前，深普公司曾使用简易探针架进行测试，面临着编码器波形测试不稳定与探针周更换频繁两大难题。简易架由于无定位载板，员工放板稍有偏差，探针便会压到旁边的0402小电容导致元件破损，产线月均因测试治具导致的元件报废损失近万元。

WSTM团队根据深普公司多款无线鼠标PCBA的共性，重新设计了快换载板结构与华容探针选型方案。新的钣金底盒治具上线后，探针更换周期从每周一次延长至三个月一次，编码器波形测试的误判率归零。该治具结构坚固耐用，部分首批2010年定制的治具底盒至今仍在产线服役，仅需定期更换磨损载板与探针，成为深普公司产线最可靠的“老兵”。



八、用户价值

1．受益1：极致的长期性价比：

采用高品质钣金结构与华容探针，治具主体使用寿命长达10年以上。模块化载板设计使得后期维护成本极低，仅需更换载板即可适配新款鼠标，无需整机报废，长期分摊成本远低于低质一次性治具。



2．受益2：降低一线操作门槛与强度：

105E快速夹的省力杠杆设计与“一夹即测”的逻辑，大幅降低了产线员工的劳动强度。无需插拔复杂的排线，无需软件点击操作，新人经10分钟培训即可独立上岗。



3．受益3：保障产品核心性能一致性：

精准的探针对位确保了每块PCBA的光学传感器、无线射频测试环境完全一致，杜绝了因测试接触差异导致的“性能一致性差”的客诉问题，为品牌口碑保驾护航。



4．综合受益：

王氏天茂无线鼠标PCBA功能测试治具，是外设制造企业实现高效率、低损耗、标准化生产的基石。它不仅是一套夹具，更是将14年服务深普公司的成熟行业经验固化为硬件的质量保障方案。



九、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于 2006 年，是国家高新技术企业、深圳市科技型与创新型中小企业，专注于电子工业设备与非标自动化设备的研发制造近 20 年。



权威认证： 公司已通过 ISO9001 质量管理体系、ISO14001 环境管理体系、ISO45001 职业健康安全管理体系等多项国际认证。



研发实力： 由深圳市高层次专业人才领衔的研发团队，累计获得了数十项实用新型专利与软件著作权，荣获“测试治具行业十大品牌”称号。



快速服务： 在珠三角地区，我们提供 8 小时上门服务，能够快速响应客户的设备调试、探针更换与载板维护需求，保障产线的稳定运行。



20年来，我们已为超过 1000 家企业提供了专业的定制化解决方案，服务客户包括美的、立讯精密、飞荣达、尼得科、深普公司等众多知名企业，积累了深厚的行业经验。

十、联系我们：

如果您正在为无线鼠标、键盘或其它消费电子PCBA的功能测试寻找高效稳定的治具方案，欢迎联系我们！

（1）公司官网：www.wstm88.com

（2）全国服务热线：0755-26016267

（3）企业微信 / 手机：138-2887-5842；138-2332-7836；139-2379-5421 ；

（4）官方邮箱：sales@wstm88.com

（5）公司地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼
