产品标语：精准定位 · 安全周转 · 柔性适配，为新能源产线提供可靠的工装治具定制方案

一、产品概述

简介：

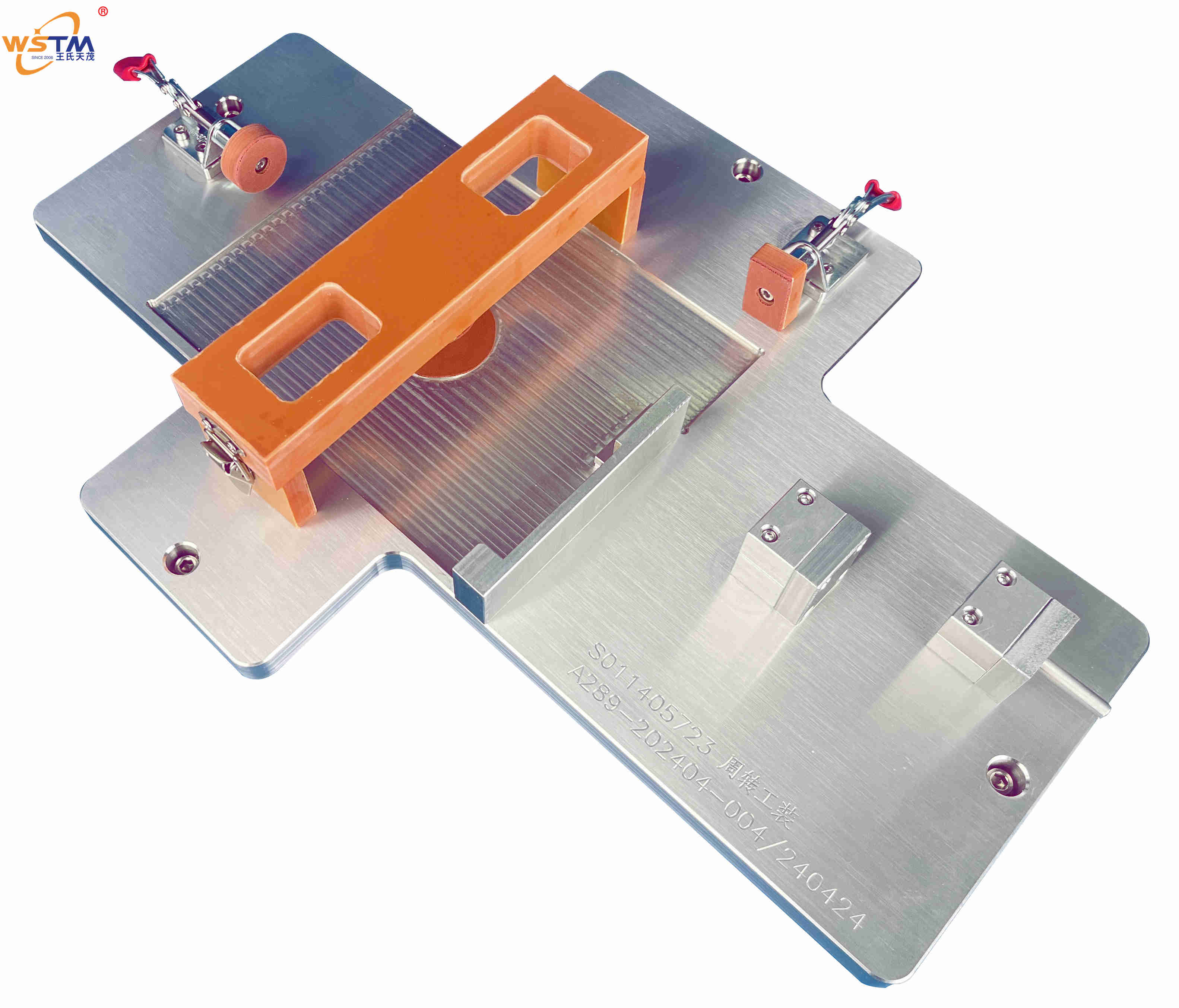

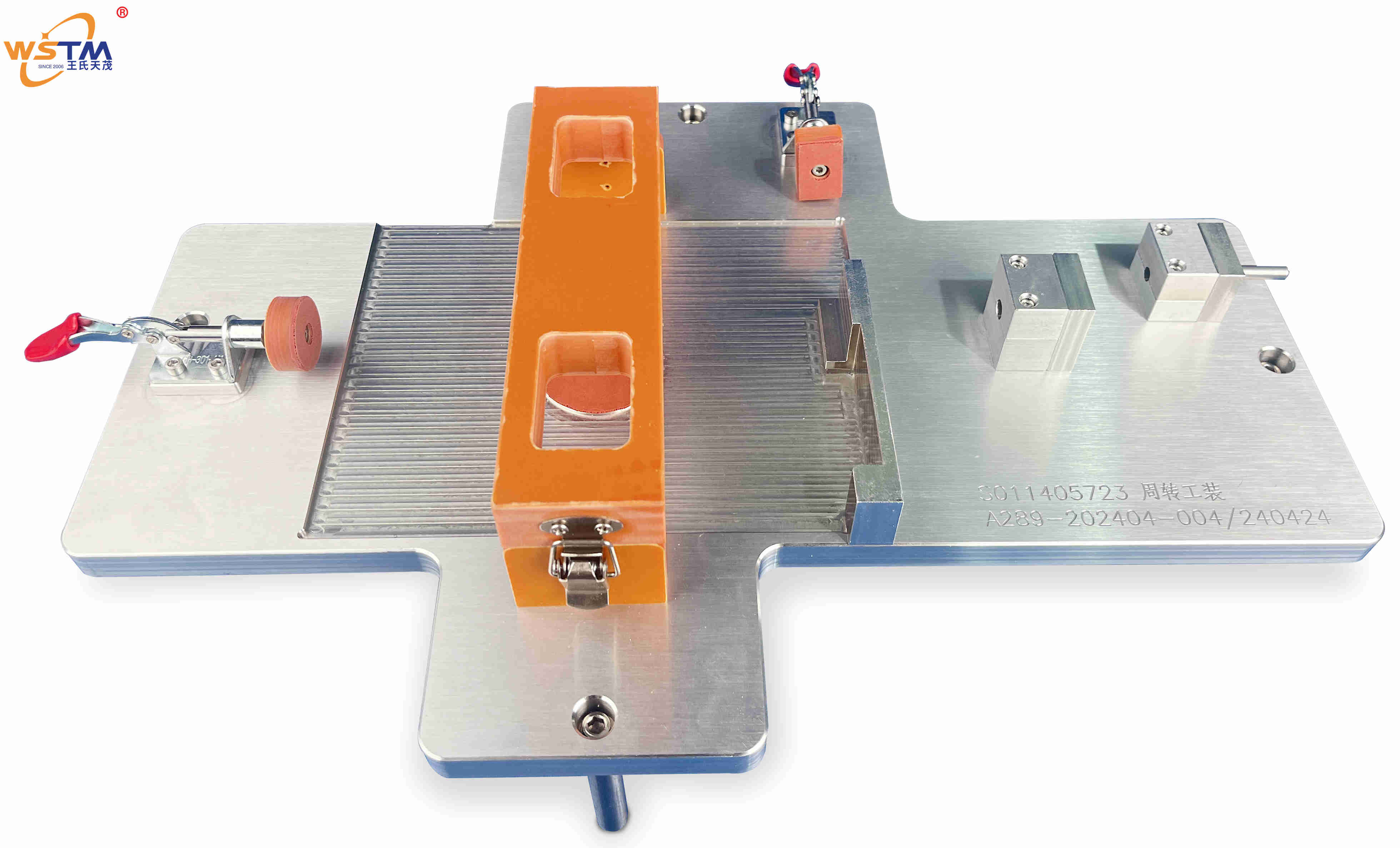

“新能源电动汽车散热器周转工装”是王氏天茂作为专业工装治具厂家，专为新能源汽车制造企业、动力电池及电机冷却系统生产线设计的一款非标工装治具。该工装夹具主要用于散热器组件在生产过程中的搬运、定位、暂存与周转，通过精密结构设计解决散热器在流转过程中易刮伤、定位不准、效率低下等问题。作为非标治具定制服务的一部分，该产品可根据不同车型散热器的尺寸与结构“一对一”设计，帮助客户提升产线周转效率、降低物料损耗。

产品定位：核心产品

盈利模式：直供 + ODM/OEM定制

二、核心功能

功能1：快速搬运与精确定位

· 描述：工装设计有专用把手、防滑垫及定位销，便于人工或AGV快速取放；定位结构确保散热器在装配工位上的重复定位精度。

· 效益：减少搬运时间30%以上，避免因位置偏移导致的装配不良，提升产线节拍。

功能2：全方位防护与防刮设计

· 描述：接触面采用软性材料（如优力胶、硅胶、防静电毛刷）包裹，边缘倒角处理，避免对散热器翅片、管路造成刮擦或变形。

· 效益：有效降低散热器在周转过程中的损坏率，减少物料报废成本，保障成品质量。

功能3：柔性适配与快速换型

· 描述：采用模块化可调结构，通过更换定位块或调节挡边，可兼容不同型号散热器（如不同长度、厚度、接口位置）。

· 效益：适应新能源汽车多车型混线生产，换型时间可控制在5分钟内，大幅提升产线柔性。

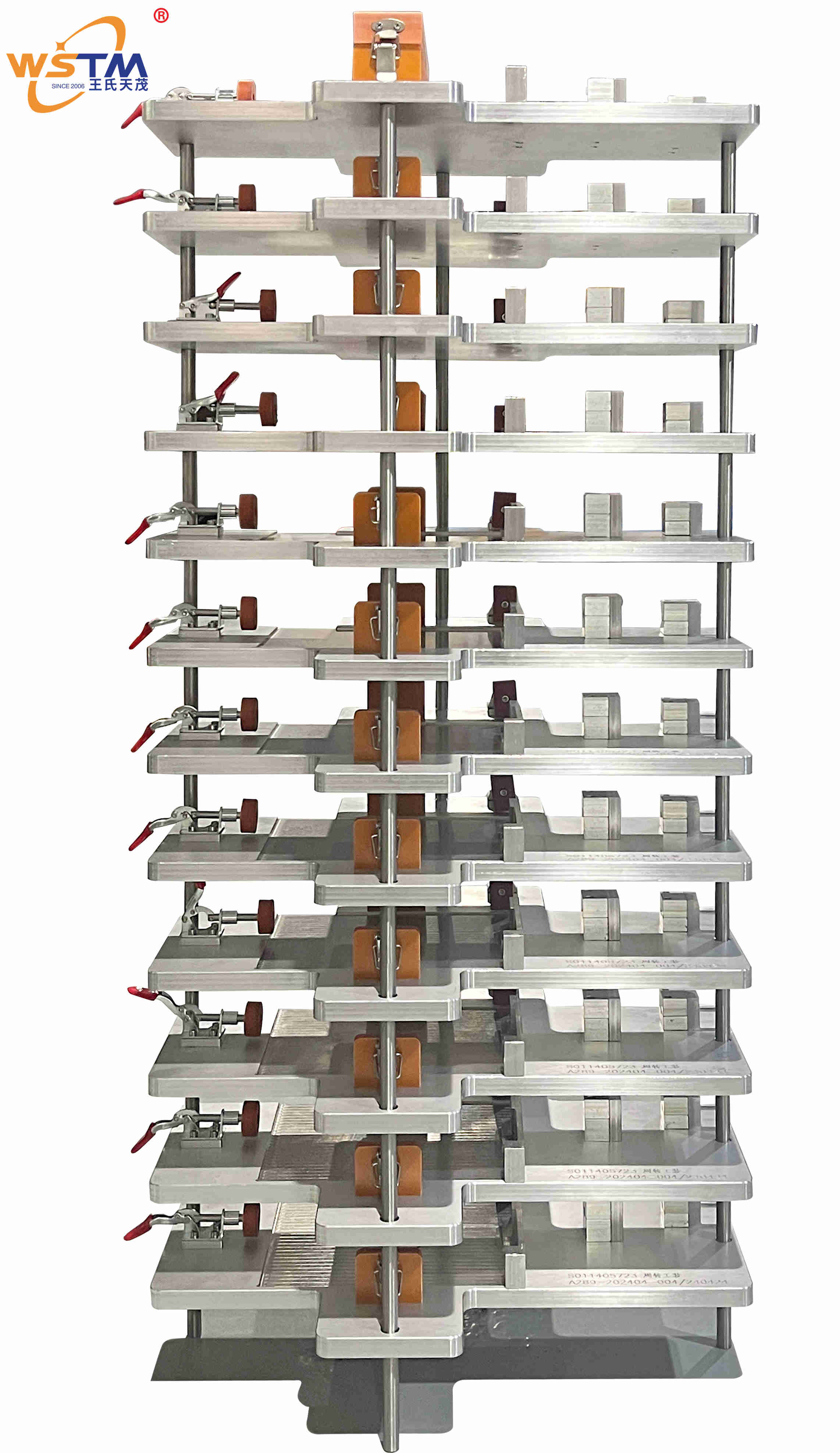

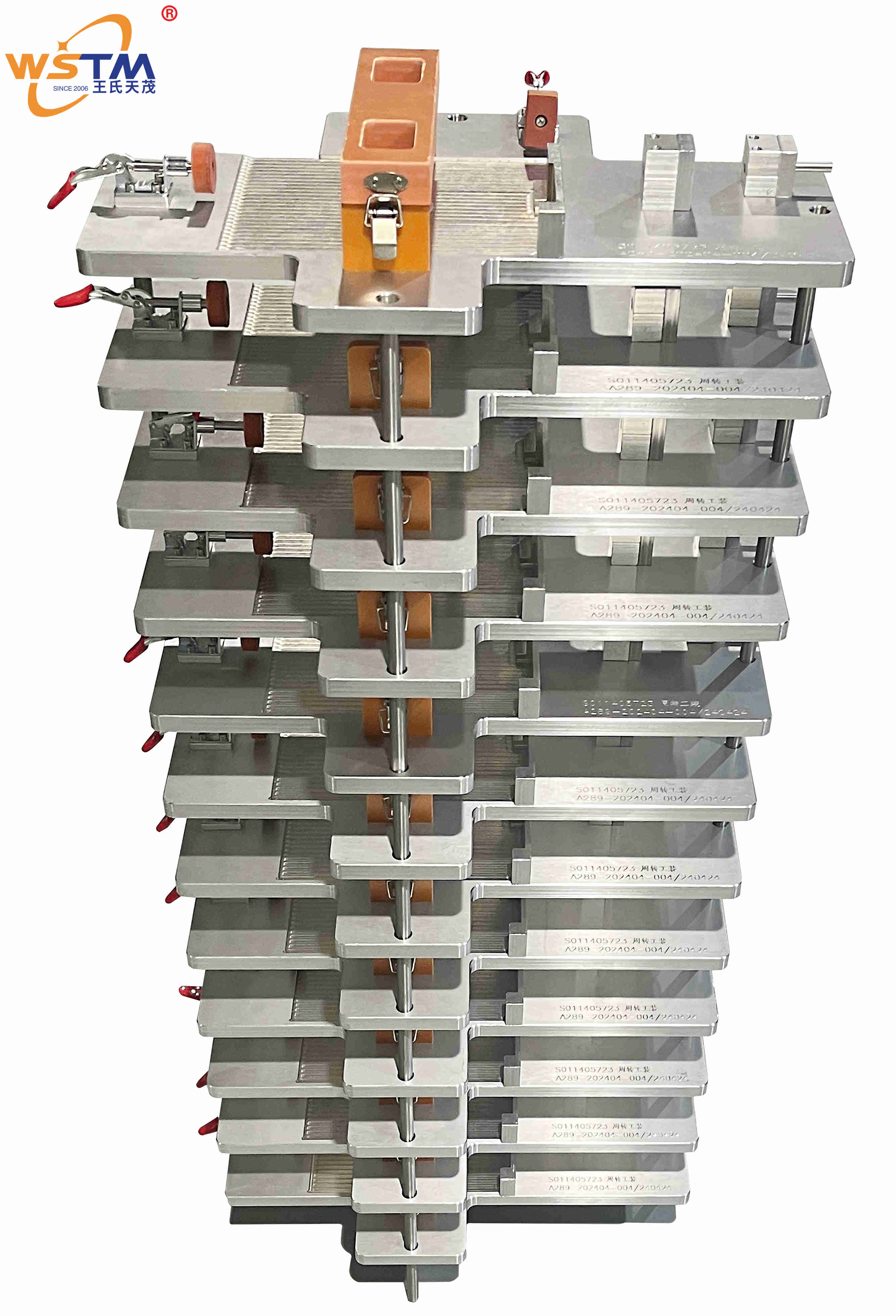

功能4：堆叠与存储优化

· 描述：工装底部与顶部设计有堆叠定位结构，支持多层安全堆叠，并可与料车、货架配合使用。

· 效益：节省车间存储空间30%以上，便于物料管理与库存盘点。

三、技术亮点/独特卖点

亮点1：材料优选，耐用性与轻量化兼顾

主体采用高强度铝合金或优质碳钢焊接，关键受力部位加固处理；同时可选用防静电尼龙、合成石等材料，满足ESD要求。在保证承载能力的同时，整体重量较传统方案减轻20%–30%。

亮点2：精准的防错与追溯设计

可集成RFID芯片槽或二维码安装位，配合MES系统实现工装使用次数记录、保养提醒及产品流转追溯，满足汽车行业IATF 16949的追溯要求。

亮点3：基于20年工装经验的定制能力

作为深耕工装治具领域20年的工装治具厂家，王氏天茂在非标工装治具定制方面积累了丰富的结构设计与工艺经验，可快速响应客户从图纸到成品的全流程需求。

四、和竞争对手相比的优势

对比维度	王氏天茂	普通工装加工厂
行业经验	20年专注工装治具与自动化，服务头部车企供应商	经验多在3–5年，缺乏大型项目积累
资质体系	国家高新、ISO三大体系、8S管理，符合汽车行业审厂要求	体系不健全，难以进入主流车企供应链
定制能力	非标设计团队+自有工厂，交付周期短	多为外协加工，交期与品质不稳定
防护细节	接触面软性材料、防静电、防刮伤设计标准化	防护设计简单，易损伤精密部件
服务响应	珠三角8小时上门，全国可远程支持	售后服务响应慢，备件无保障
典型客户	美的、立讯精密、尼得科、飞荣达等	以中小客户为主

五、产品规格/技术参数

项目	参数
主体材质	铝合金 / 碳钢（可定制）+ 优力胶/防静电尼龙/硅胶接触面
承载重量	≤50kg（可定制）
适用散热器尺寸	长度300–1200mm，宽度100–400mm（可调）
定位精度	±0.5mm
堆叠层数	≤6层（含物料）
防静电要求	可选配表面电阻10?–10?Ω
追溯功能	可选配RFID槽、二维码位
定制周期	打样7–10天，批量15–20天

六、购买/获取方式

价格：根据尺寸、材料、功能及数量，RMB 800–3500元/套（批量定制可享阶梯折扣）

购买渠道：

· 官网在线咨询：www.wstm88.com

· 电话直通：0755-26016267 / 13828875842（微信同号）

· 邮箱咨询：sales@wstm88.com

试用/演示：珠三角地区可预约现场看样，异地可提供3D方案图+视频讲解供评估。

七、服务对象/使用场景/案例分享

服务对象：

1. 新能源汽车主机厂（电池包、电机、电控产线）

2. 汽车热管理系统供应商

3. 新能源零部件代工厂（EMS企业）

使用场景：

1. 散热器来料入库周转

供应商来料后，使用周转工装进行统一码放、搬运至暂存区，避免散堆造成翅片压伤。

2. 装配线侧边供料

工装可直接放置于线边辊道或AGV上，操作员或机械手直接取料，减少二次搬运。

3. 多车型混线生产换型

一条产线同时生产A/B/C三款车型散热器，通过快换定位块实现工装兼容，5分钟内完成换型。

4. 成品下线缓存与发货

装配完成的散热器模块放置于周转工装上，堆叠后整托发货，保障运输过程无损伤。

5. 返修区暂存与流转

不良品或返修品使用专用颜色工装进行隔离，防止混料，便于质量追溯。

案例研究：

某头部新能源车企热管理系统供应商，原有散热器周转采用通用塑料托盘+气泡膜包裹，存在定位不稳、易刮伤、无法追溯等问题。引入王氏天茂定制非标工装治具后，散热器周转过程刮伤率由1.2%降至0.1%以下，产线换型时间由30分钟缩短至5分钟，同时通过工装上的RFID芯片实现了流转数据自动记录，顺利通过客户年度审核。

八、用户价值

受益1：降低物料损耗

全方位防护设计，散热器周转过程损伤率降低90%以上，直接节约物料成本。

受益2：提升产线效率

精准定位+快速换型，单工位节拍提升15%–25%，换线停机时间大幅缩短。

受益3：满足高端客户审厂要求

完善的工装管理体系（防静电、追溯、保养记录）帮助客户通过车企供应商的严格审核。

综合受益：

王氏天茂新能源电动汽车散热器周转工装，不仅是一套工装夹具，更是帮助客户构建精益化、可追溯、低损耗的周转体系的非标工装治具定制方案。作为深耕行业20年的工装治具厂家，我们致力于为每一款新能源核心部件提供安全、高效、耐用的装配治具与锁螺丝治具等配套工装，真正成为您身边有价值的合作伙伴。
