新能源汽车波峰焊治具：应对重型PCB板的刚性升级方案

在新能源汽车产业蓬勃发展的今天，充电桩控制板、BMS电池管理系统、车载充电机等核心电子部件的制造质量，直接关系到整车的安全性与可靠性。这些PCB板往往具有一个显著特点：大尺寸、大重量——板上集成了大量功率器件、散热片、大电流连接器，导致单板重量远超普通消费电子PCB。当这些重型PCBA进入波峰焊工序时，传统的波峰焊治具（又称波峰焊载具）往往面临一个严峻挑战：治具变形。

针对这一行业痛点，我公司（王氏天茂，成立于2006年）为新能源汽车充电桩控制板定制开发了一款专用PCBA过锡炉治具，通过材料升级与结构优化，成功解决了重型PCB板过炉时的治具变形问题，为新能源汽车电子制造提供了可靠的DIP过炉治具解决方案。

一、新能源汽车充电桩控制板的特殊性

新能源汽车充电桩控制板，作为充电设备的核心控制单元，具有以下特点：

1. 大尺寸元件密集：板上集成了大功率MOSFET、变压器、电感、高压电容、散热片等元件

2. 单板重量超标：由于散热片、大尺寸元件的存在，单板重量可达普通PCB的3-5倍

3. 可靠性要求极高：充电桩需在户外、高温、高湿、震动等恶劣环境下长期稳定运行

4. 焊接质量要求严格：任何虚焊、连锡都可能导致充电故障甚至安全事故

这些特性对波峰焊治具提出了远超常规产品的严苛要求——治具不仅要在260℃高温下保持稳定，还要承受重型PCB板的重量而不变形。

二、汽车电子PCB对过炉治具有什么特殊要求？

汽车电子PCB对过炉治具有什么特殊要求？这是许多新能源汽车零部件供应商在选择治具时最关心的问题。基于我公司为多家头部汽车电子企业（包括美的、立讯精密、中电等）服务的经验，总结如下：

要求维度	具体内容	对治具的挑战
尺寸稳定性	汽车电子PCB往往尺寸大、重量重，治具在高温下必须保持极佳的平整度	普通合成石治具（5-6mm厚度）在重型PCB负载下易变形
长寿命	汽车电子产线通常24小时连续运行，治具需具备数万次的使用寿命	治具材料需耐磨损、抗疲劳
洁净度	对离子污染、颗粒残留有严格限制，避免影响汽车电子可靠性	治具表面需易清洁，不吸附助焊剂残留
可追溯性	需支持MES系统对治具使用次数、维护记录进行追溯	治具需具备唯一标识（如二维码、RFID）
防静电	汽车电子对ESD敏感，治具需具备稳定的防静电性能	材料表面电阻需控制在10?-10?Ω

我公司针对新能源汽车充电桩控制板开发的这款波峰焊载具，正是基于以上要求进行设计的。

三、防变形载具的设计核心：材料升级与结构优化

普通波峰焊治具通常采用5-6mm厚度的合成石材料，对于常规PCB板已经足够。但当面对充电桩控制板这类重型PCBA时，5-6mm合成石在高温负载下会出现中间凹陷、边缘翘曲等变形问题，导致PCB板在过炉时平整度丧失，进而引发元件浮高、虚焊、连锡等品质不良。

针对这一痛点，我公司设计了防变形载具的升级方案：

1. 基材增厚：10mm合成石

采用10mm厚度合成石材料作为治具主体，相比常规5-6mm厚度，弯曲强度提升约3倍，在重型PCB板的负载下仍能保持优异的平整度。合成石材料本身具有耐高温（260℃长期）、尺寸稳定、防静电等特性，是汽车电子PCB过炉治具的理想基材。

2. 钛合金轨道边

在治具两侧的轨道接触区域，嵌入钛合金轨道边。钛合金具有以下优势：

· 强度极高：密度约4.51g/cm³，强度超过多数合金结构钢

· 耐高温：可在500℃下长期工作，远超波峰焊工艺需求

· 尺寸稳定：热膨胀系数低，长期使用不变形

钛合金轨道边的加入，使治具与波峰焊机链条的接触区域具备了极高的刚性和耐磨性，即使长期、高频次使用，也不会因磨损或高温导致治具变形。

3. 不锈钢挡锡条

在治具边缘加装不锈钢挡锡条，用于防止锡液在过炉过程中溢流到PCB板非焊接区域。不锈钢材料耐腐蚀、不沾锡，且具有良好的导热性，可辅助散热。

四、防浮高治具的协同设计

重型PCBA不仅对治具的刚性提出挑战，也对防浮高治具的设计提出了更高要求。充电桩控制板上的大尺寸元件（如变压器、功率管、散热片）在波峰焊过程中受锡液冲击，浮高风险更高。

我公司在该款治具上集成了以下防浮高治具设计：

1. 弹性压棒系统：针对变压器、大电容等易浮高元件，设置位置可调的弹性压棒，提供适当的压紧力

2. 多点支撑结构：在PCB板背面设置多处可调支撑柱，确保大尺寸板在过炉过程中不因自重而下垂

3. 防浮高盖板（可选）：对于有超高元件的区域，可配装专用盖板，在过炉时整体压制

这些防浮高设计与防变形载具的主体结构协同作用，共同保障焊接质量。

五、新能源汽车波峰焊治具的典型案例

案例：某新能源汽车充电桩控制板

客户背景：国内知名充电桩制造商，其充电桩控制板尺寸为300mm×200mm，板上集成大功率变压器、散热片、高压电容等元件，单板重量达普通PCB的4倍。

原有问题：使用常规6mm合成石治具，过炉20次后治具中间出现明显凹陷，导致PCB板变形，浮高不良率达5%，虚焊返修率居高不下。

解决方案：我公司为其定制了10mm合成石+钛合金轨道边+不锈钢挡锡条结构的波峰焊治具，同时配置了多点弹性压棒和可调支撑柱。

实施效果：

· 治具经过5000次过炉测试，平整度保持良好，无明显变形

· 浮高不良率从5%降至0.2%

· 治具寿命预计可达3万次以上，远超客户预期

· 客户将该方案推广至其所有重型PCBA生产线

六、王氏天茂的技术实力与服务

作为一家成立于2006年的过炉治具生产厂家，王氏天茂在波峰焊治具、回流焊治具、DIP过炉治具等领域积累了20年经验。我们已获得国家高新技术企业、深圳市创新型中小企业、深圳市科技型中小企业等荣誉，并通过ISO9001质量管理体系认证。

我们在新能源汽车电子治具领域拥有丰富的成功案例，服务客户包括美的、立讯精密、中电、铁城等知名企业。我们为客户提供：

· 材料选型服务：根据PCB板重量、尺寸、元件布局，推荐最优治具材料组合

· 结构优化设计：针对重型PCBA，提供增厚、加强筋、金属嵌件等防变形方案

· 防浮高综合方案：集成压棒、弹片、探针、盖板等多种防浮高结构

· 珠三角8小时上门服务：现场问题排查、使用培训、治具调试

七、结语

从PCBA过锡炉治具到DIP过炉治具，新能源汽车电子制造对治具的刚性、寿命、可靠性提出了全新要求。我公司针对充电桩控制板等重型PCBA开发的10mm合成石+钛合金轨道边+不锈钢挡锡条复合结构波峰焊治具，以防变形载具为核心设计理念，配合完善的防浮高治具方案，为新能源汽车电子制造提供了可靠的生产保障。

如果你正在为重型PCB板的过炉变形问题困扰，欢迎联系王氏天茂，我们将为你提供从材料选型、结构设计到批量交付的一站式解决方案。

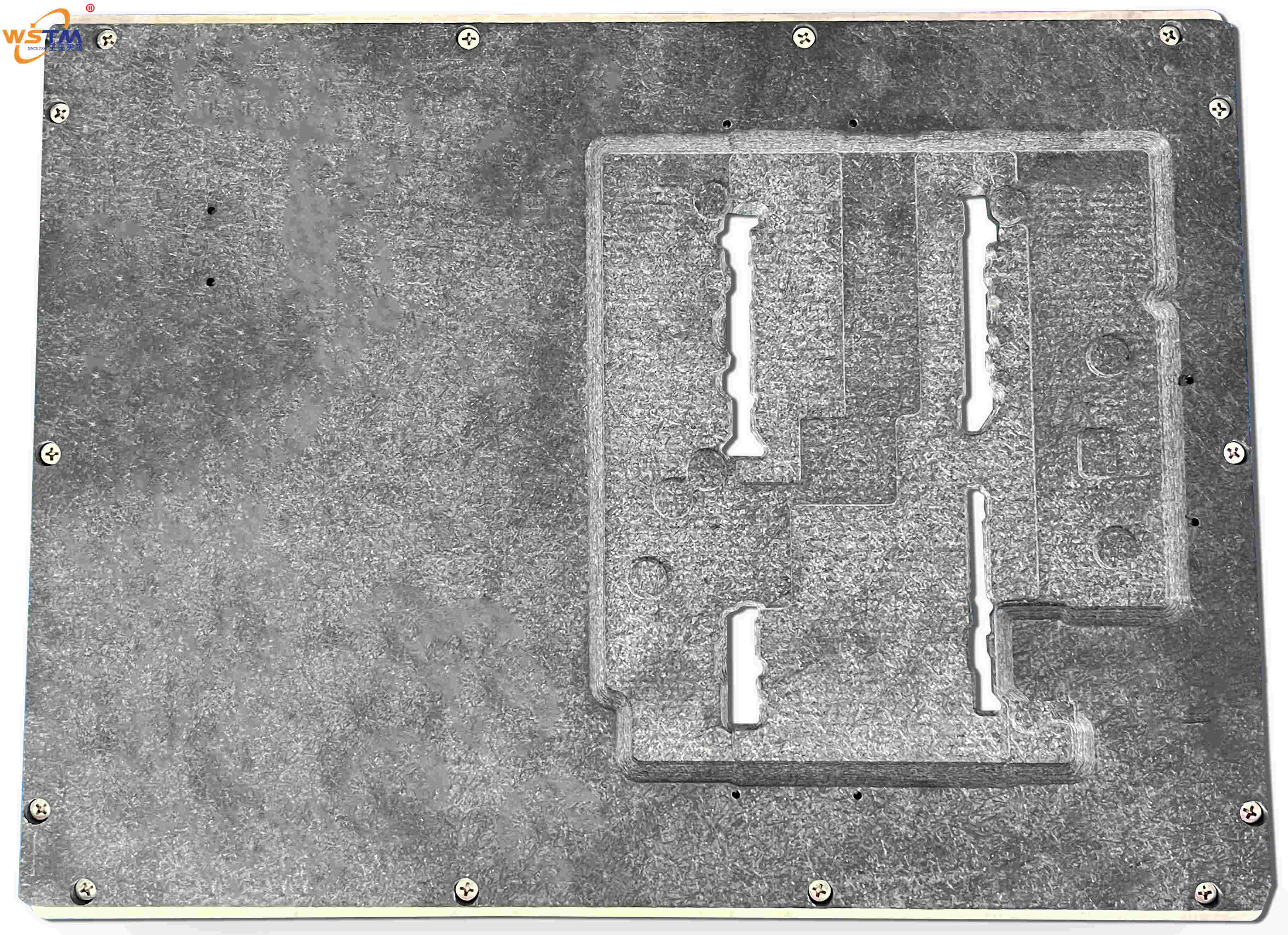

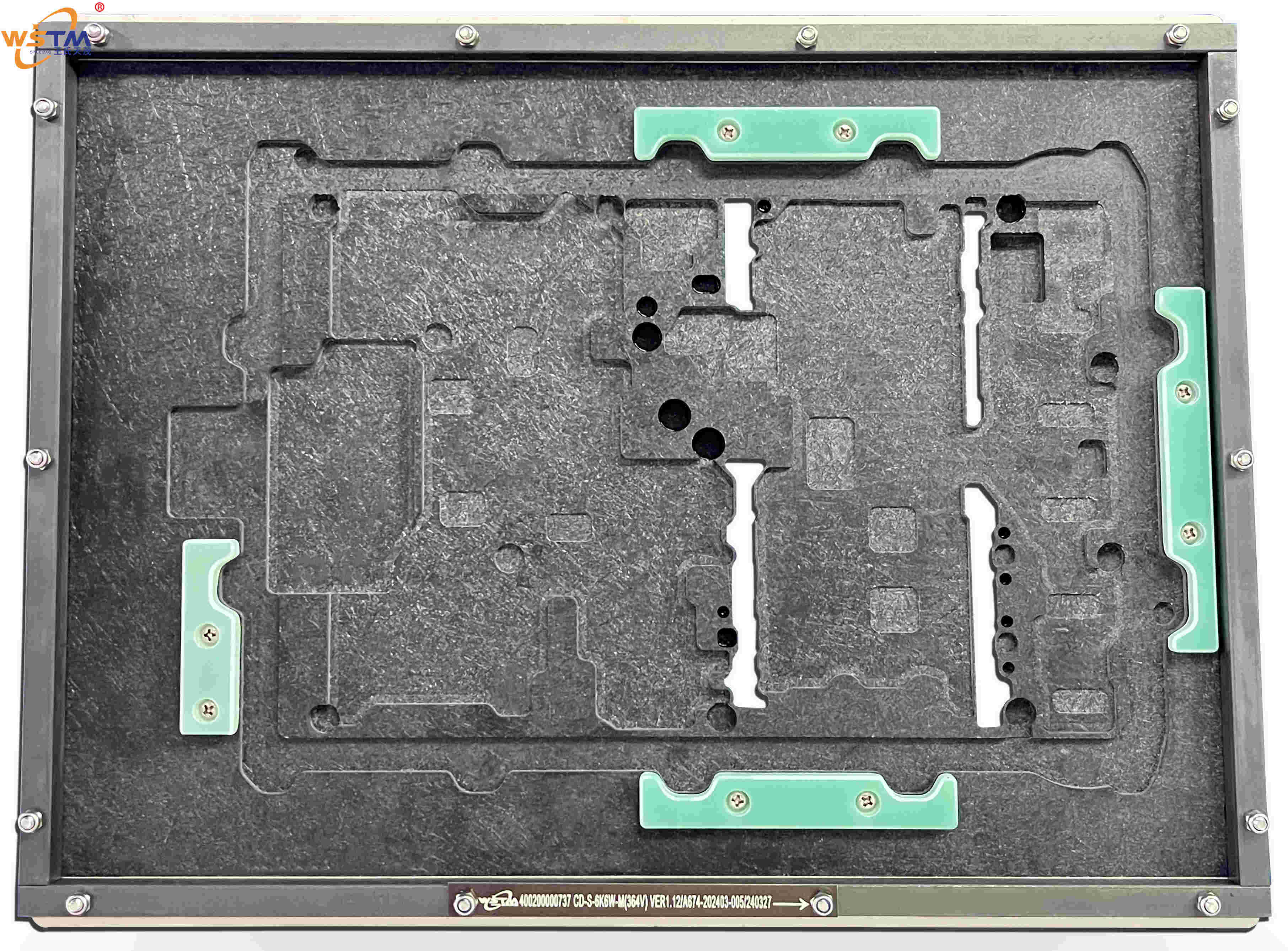

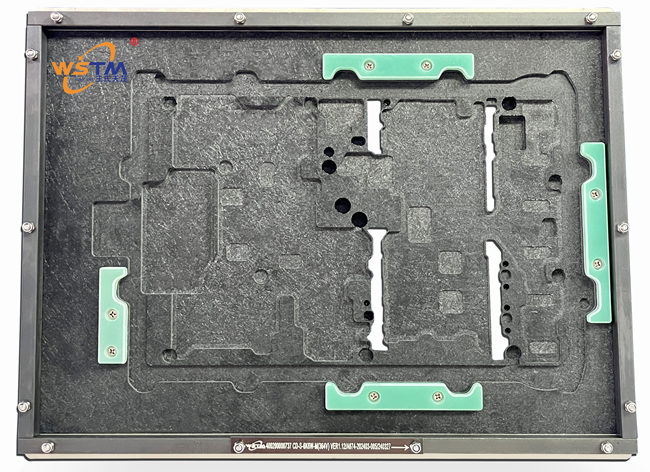

钛合金轨道边+不锈钢挡锡条	10mm厚度合成石材料
