一、工装治具 & 夹具产品概述

1．治具简介

在 NAS 存储、服务器、监控设备中，硬盘支架负责硬盘固定、减震缓冲、热插拔对位。支架通常由金属本体、减震胶圈、导光柱、卡扣、螺丝等多零件装配而成。

传统人工压合存在三大痛点：

(1) 压入力不一致：胶圈过压变形 / 压不到位，影响减震；

(2) 对位精度差：卡扣歪斜、导光柱偏移，不良率高达 3%–5%；

(3) 效率低、强度大：单工位日产不足千件，无法满足大批量交付。

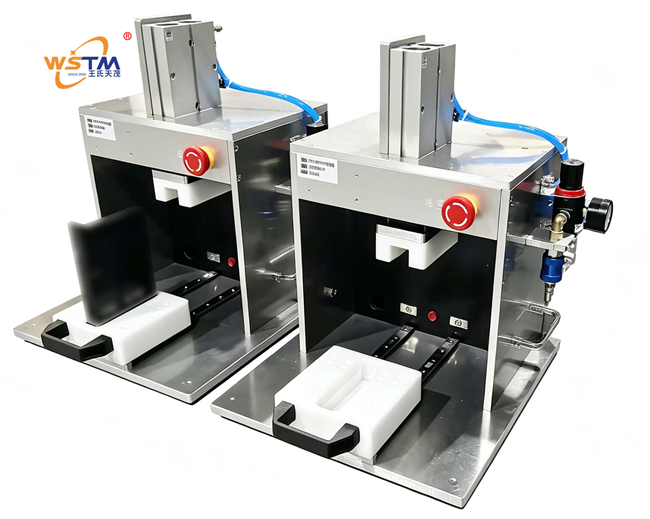

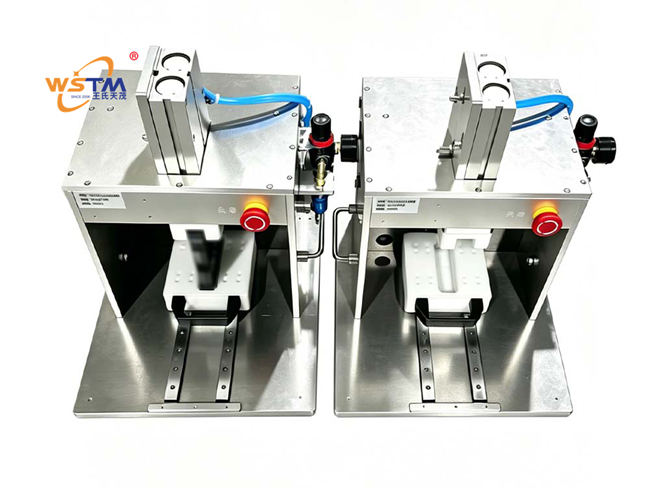

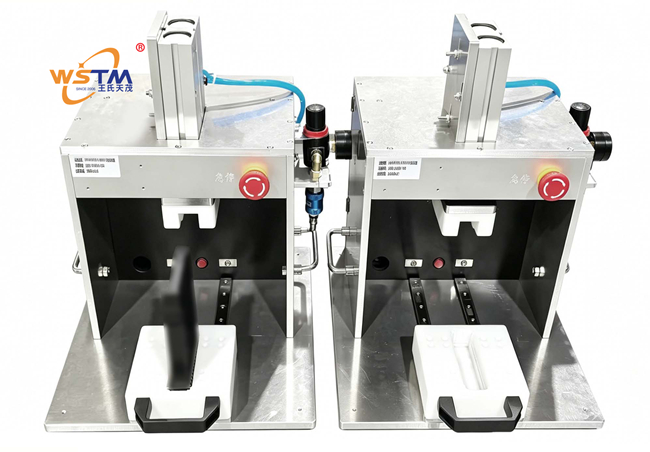

本产品由深圳市王氏天茂科技有限公司研发，是专为服务器 / 3C 硬盘支架设计的气动压合装配工装。采用白色铝合金主体+双直线导轨精密导向+白色赛钢（POM）仿形载板，由SMC 气缸恒压驱动，嵌入式系统自动控制，带双手启动 + 急停 + 断气自锁三重安全保护，可完全替代人工，实现硬盘支架标准化、高效率、高一致性自动化装配。

2．产品定位

利润产品 / 硬盘支架及 3C 电子组件专用气动压合装配解决方案

3．盈利模式

直供 + ODM/OEM 定制（支持按支架结构、压合工艺定制载板与压头）

---

二、工装治具 & 夹具核心功能

1. 功能 1：铝合金主体 + 双导轨精密导向

描述：主体为黑色铝合金，轻量化、高强度、防锈不变形；压合机构采用双直线导轨对称导向，配合精度 0.01mm，安装面精密研磨；SMC 气缸沿导轨平稳下压，受力均匀。

效益：压合平行度 / 垂直度一致，合格率≥99.8%；铝合金耐腐蚀，设备寿命可达10 年以上。

2. 功能 2：白色赛钢（POM）仿形定位载板

描述：载板采用白色赛钢（POM），自润滑、耐磨、尺寸稳定；按支架外形加工定位型腔与零件预放槽，胶圈 / 导光柱 / 卡扣一键定位。

效益：白色高对比，易目视防呆防漏放；自润滑不伤支架表面、无划痕，杜绝外观不良。

3. 功能 3：SMC 气缸恒压驱动 + 气压精密调控

描述：动力采用SMC 气缸，寿命数百万次；配精密调压阀（0.2–0.7MPa），精准设定压合力；带先导式单向阀，断气不下坠。

效益：压合力数字化、标准化，一致性提升95%，彻底解决胶圈变形、卡扣断裂、压入不到位问题。

4. 功能 4：嵌入式系统控制 + 全维度安全防护

描述：嵌入式单片机控制，实现：

(1) 双手启动互锁

(2) 自动下压→保压→回程（保压 0–5 秒可调）

(3) 急停立即断气停动

(4) 自动计数、产量提醒

·    效益：符合机械安全标准，杜绝工伤；保压自动化，工艺 100% 一致。

5. 功能 5：多工艺一站式压合

描述：可定制模组，覆盖：

(1) 减震胶圈 / 橡胶垫压入

(2) 导光柱 / 透镜压装

(3) 卡扣 / 弹片扣合

(4) 铆接螺母 / 螺柱压铆

(5) 标签 / 铭牌热压（选配加热）

效益：多工序合一，节拍 **≤30 秒 **，小时产能从＜100 件→≥200 件。

---

三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：双导轨高精度导向架构

双导轨对称结构，平行度 0.01mm 级，抗偏载更强，多位置同步压合受力均匀，远超单导杆方案。

2. 亮点 2：白色赛钢载板 = 无损装配 + 视觉防呆

赛钢自润滑不伤产品；白色背景与金属零件高对比，天然防漏放、错放。

3. 亮点 3：SMC 气动 + 精密调压，压合力精准可控

压合力从数十牛至数千牛连续可调，适配橡胶 / 塑料 / 金属不同零件，避免过压损伤。

4. 亮点 4：嵌入式智能控制 + 三重安全防护

双手互锁、急停、断气自锁；响应更快、扩展性更强，可对接 MES 上传产量与参数。

---

四、压合工装使用注意事项

1. 操作安全

(1) 必须双手启动，严禁破解互锁

(2) 熟悉急停位置，异常立即按下

(3) 严禁手伸入压合区

(4) 定期检查气管，漏气立即停机

(5) 佩戴防静电手环、劳保手套

2. 调试维护

(1) 气压逐步调节，禁止直接最大气压

(2) 导轨每周润滑，保持清洁

(3) 赛钢载板定期酒精擦拭，保持洁净

(4) 气缸速度从慢调起，避免冲击

(5) 每日检查螺丝紧固

3. 工艺规范

(1) 压前确认零件无漏放、无错向

(2) 换产必须首件试压确认

(3) 异常立即停机、隔离不良

(4) 禁止叠加压合

---

五、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
导向精度	双导轨，0.01mm 平行度，抗偏载	单导杆 / 导套，易偏摆、间隙大
载板材质	白色赛钢 POM，无划伤、视觉防呆	电木 / 铝板，易刮伤、无防呆
动力系统	SMC 气缸 + 精密调压，压合力稳定	低端气缸，气压波动、力度不稳
控制系统	嵌入式 + 双手互锁 + 保压计时 + 计数	继电器 / 纯手动，无安全逻辑
安全防护	双手启动 + 急停 + 断气自锁，三重防护	无互锁，安全隐患大
行业经验	深耕服务器 / 硬盘支架装配全工序	通用压床改装，无专用设计

---

六、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 400×350×450mm）
主体结构	黑色铝合金框架
导向机构	双直线导轨，精度 0.01mm
载板材质	白色赛钢（POM）仿形定位
动力系统	SMC 气缸 + 精密调压阀 + 调速阀 + 断气自锁
控制系统	嵌入式单片机
操作方式	双手启动按钮
安全防护	急停、双手互锁、断气自锁
工作气压	0.2–0.7MPa
保压时间	0–5 秒可调
计数功能	自动累计、目标产量提醒
适用产品	2.5/3.5 英寸硬盘支架、服务器托架、NAS 组件、3C 结构件
压合工艺	胶圈、导光柱、卡扣、螺母铆接、铭牌热压

---

七、购买 / 获取方式



项目	内容
价格模式	非标定制，按 3D 图纸、装配工艺、产能目标评估报价
购买渠道	电话 / 邮箱直供，技术评估后定制采购

---

八、服务对象 / 使用场景 / 案例分享

1．服务对象：服务器硬盘支架 ODM/OEM 制造商（装配压合工位）

（1）使用场景

放支架→放胶圈 / 导光柱 / 卡扣→双手启动→自动压合保压→取件，节拍≤25 秒。

（2）案例研究

华东某服务器支架厂原人工手压 90 秒 / 件，不良率 5%，客诉高。导入 WSTM 压合工装后：

① 节拍：90 秒→22 秒

② 班产：300 件→1200 件

③ 合格率：95%→99.9%

④ 客诉率：5%→0.2%设备已稳定运行 4 年。

---

九、用户价值

1. 受益 1：标准化压合力，保障装配品质

恒压驱动确保胶圈、卡扣一致性，提升硬盘减震可靠性与寿命。

2. 受益 2：自动化压合，大幅提效降本

装配时间缩短70%+，一人看多机，降低用工与返工成本。

3. 受益 3：三重安全防护，保障人机安全

彻底消除传统压床工伤风险，提供安全合规作业环境。

4. 综合受益

集高精度导向、恒压驱动、赛钢无损载板、智能安全控制于一体，是硬盘支架 / 3C 结构件高效、高品质、安全生产的理想装配装备。

---
