[（仪器仪表）电网控制器一体机测试架]
- 产品简介：一夹即测，为电网控制器一体机 PCBA 提供精准、高效的手动功能测试方案
- 咨询热线：26016267
-

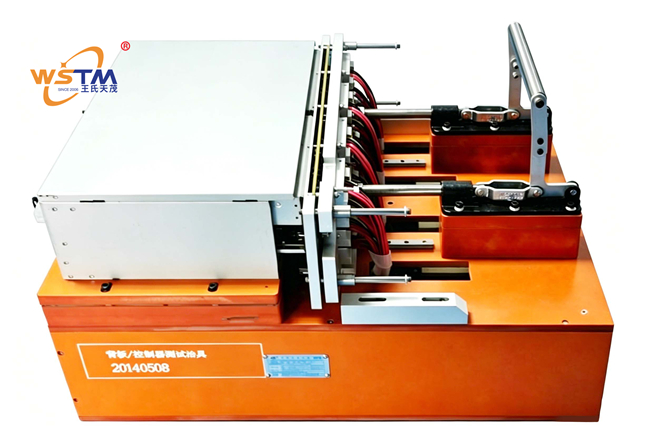

.jpg)
一、工装治具 & 夹具产品概述
1. 治具简介
电网控制器一体机是智能电网系统核心终端设备，集成电压 / 电流采集、开关量控制、通信管理、故障保护等功能，广泛用于配电自动化、分布式能源管理、智能变电站等场景。其 PCBA 集成主控、采样调理、通信接口、继电器驱动、电源管理等模块，出厂前必须经过严格 FCT 功能测试。
传统人工测试三大瓶颈：
(1) 接口复杂多样：电压 / 电流 / IO/RS485 / 以太网等人工接线耗时 5–8 分钟，易错接；
(2) 精度要求极高：电压采样 ±0.5%、电流采样 ±1%，普通万用表无法保证一致性；
(3) 无标准化工装：摆放与压力不一致，结果重复性差，连接器长期插拔磨损。

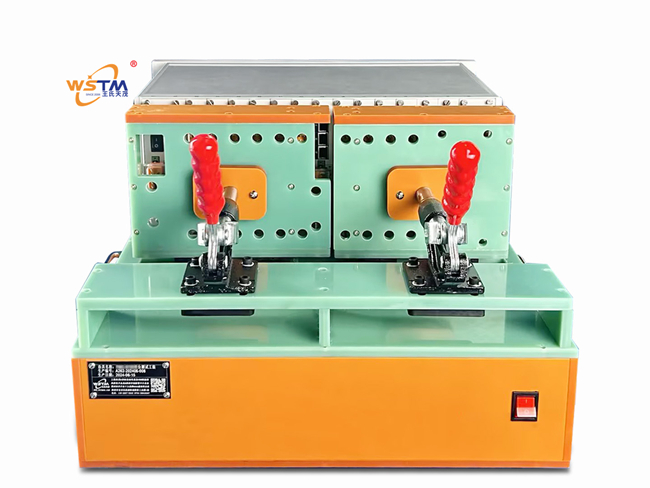

本产品由深圳市王氏天茂科技有限公司研发，是电网控制器一体机 PCBA 专用手动 FCT 测试架。采用红色电木板主体+FR4 玻纤针板 / 压板+305E 快速夹自锁压合 +华荣探针高密度接触；面板集成RJ45 网口直通模块 + 矩形航空插头，实现电源、通信、采样全接口标准化引出。
纯硬件架构，外接仪表即可一站式完成电源、采样、IO、通信、保护等全功能测试，结构简洁、稳定耐用、维护成本极低，是电力仪器仪表 PCBA 高效品控理想装备。
2. 产品定位
利润产品 / 仪器仪表电网控制器一体机 PCBA 专用手动 FCT 功能测试解决方案
3. 盈利模式
直供 + ODM/OEM 定制（支持根据 PCBA 外形与测试点布局定制载板与探针排布）
二、工装治具 & 夹具核心功能
（一）功能 1：红色电木板主体 + 305E 快速夹精密压合系统
描述：红色电木板框架（绝缘、防静电、高强度）；针板 / 压板采用 FR4 玻纤板（Tg≥130℃、耐热、平整不变形）；CNC 仿形定位槽；305E 快速夹垂直下压、过死点自锁，压力恒定。
效益：长期使用不变形、不静电；装夹＜3 秒，探针压缩量适中，100 + 测试点同步稳定接触，保护焊盘不顶伤。
（二）功能 2：电网控制器 PCBA 全功能一站式测试
描述：华荣探针引出全部测试点，外接电源 / 万用表 / 示波器 / 通信测试仪，完成：
(1) 电源管理：输入保护、多路电压精度、功耗、上下电时序
(2) 电压 / 电流采样：精度 ±0.5%/±1%、零漂、线性度、全量程校验
(3) 开关量 IO：SOE、输入防抖、继电器动作 / 释放 / 触点通断
(4) 通信接口：RS485/232、以太网 Ping / 速率 / Link、CAN（可选）
(5) 故障保护：过压 / 过流 / 短路响应、报警、互锁
(6) RTC 时钟 + 存储：计时精度、后备电池、Flash/EEPROM 读写
效益：8–15 分钟 → 2–3 分钟；覆盖率＜50% → 95%+，批量拦截虚焊、错件、通信异常。
（三）功能 3：华荣探针高频信号精准转接
描述：华荣探针组合：尖头测信号、锯齿 / 圆头测电源、高频针测通信；全部快换针套。
效益：寿命≥10 万次、低阻抗、接触稳定；杜绝 “假性不良”，通信信号完整不失真。

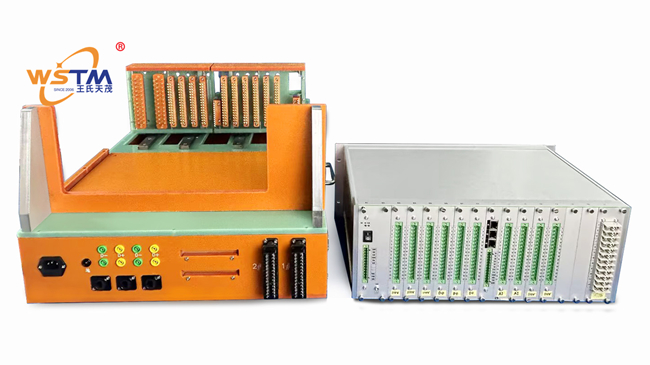

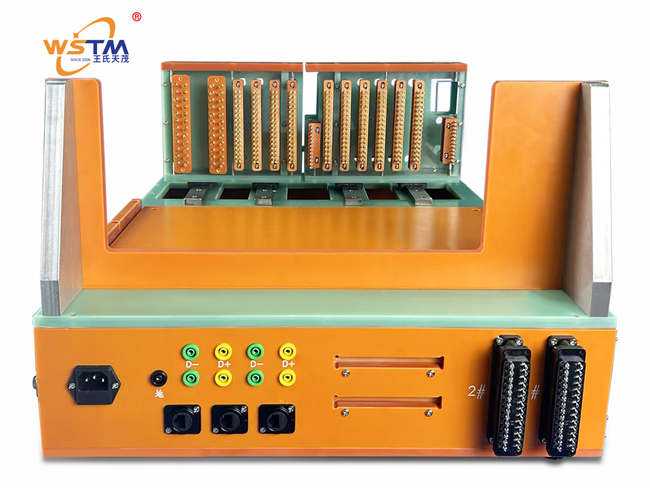

（四）功能 4：RJ45 网口直通 + 矩形航空插头标准化接口
描述：RJ45 直通模块引出以太网，避免板载口反复插拔；矩形航空插头用于大功率 / 强电连接，安全可靠。
效益：彻底保护板载网口、电源口，零磨损、零变形；强电连接更安全，杜绝触电与过热。
（五）功能 5：纯硬件免软件 + 快速换线设计
描述：无系统、无软件、无宕机；面板清晰丝印；换型仅更换载板 / 针板，主体通用。
效益：电工即可维护，10 分钟完成换型，适配电力行业多品种、小批量、定制化生产。
.jpg)
1. 亮点 1：高密度探针 + FR4 高平整针板，长期不变形、全点接触一致
2. 亮点 2：305E 快速夹自锁恒压，解放双手、保护微小焊盘
3. 亮点 3：通信接口标准化集成，RJ45 直通 + 航空插头，保护板载连接器
4. 亮点 4：纯硬件架构 + 模块化快换，稳定免维护、快速换型
.jpg)
（一）操作前准备
1. 检查快速夹、探针、RJ45、航空插头完好
2. 必须佩戴防静电手环、铺设防静电台垫
3. 仪表校验有效、接线正确、极性无误
（二）装板操作规范
1. 捏板边轻放，禁止触碰芯片与金手指
2. 完全入槽再压合，禁止强行下压
3. 缓慢压合，阻力异常立即停机检查
（三）测试过程规范
1. 先设量程再上电，防止过压过流
2. 按顺序测试：电源→采样→IO→通信→保护
3. 发热 / 冒烟 / 异常立即断电，隔离不良
（四）设备维护与保养
1. 严禁带电维护、换探针、换载板
2. 每班次酒精清洁探针，磨损单支快换
3. 每日防尘、每周紧固端子、季度全面校验
电网控制器一体机测试架.jpg)
五、与竞争对手对比
王氏天茂（WSTM）与行业传统方案对比表
|
对比维度
|
王氏天茂（WSTM）
|
行业传统方案
|
|
主体材质
|
红电木 + FR4 玻纤，绝缘防静电耐高温
|
亚克力 / 铝板，易静电易变形
|
|
压合机构
|
305E 快速夹，自锁恒压 < 3 秒
|
简易夹，压力不均无自锁
|
|
探针品牌
|
华荣探针，≥10 万次寿命
|
杂牌探针，易接触不良
|
|
高频信号
|
高频探针 + FR4，通信完整可靠
|
无高频设计，信号失真
|
|
接口集成
|
RJ45 直通 + 航空插头，保护板载口
|
直接插拔板载口，易损坏
|
|
测试集成度
|
全功能一站式
|
多工位分散、效率低
|
|
维护成本
|
纯硬件、快换设计、零门槛
|
复杂系统、依赖厂商
|
|
安全防护
|
绝缘 + 航空插头 + 过流保护
|
裸线鳄鱼夹，触电风险高
|
|
行业经验
|
深耕电力仪器仪表治具
|
无专用方案经验
|
设备规格参数表
|
参数类别
|
详细规格
|
|
外形尺寸
|
非标定制（常规约 400×350×220mm）
|
|
主体结构
|
红色电木板框架 + 仿形定位槽
|
|
压板 / 针板
|
FR4 玻纤板
|
|
压合机构
|
305E 快速夹，可调行程、自锁
|
|
探针
|
华荣探针（尖头 / 锯齿 / 圆头 / 高频）
|
|
探针寿命
|
≥10 万次
|
|
接口
|
香蕉插座、牛角、RJ45 直通、矩形航空插头
|
|
适用产品
|
电网控制器、配电终端、电力测控终端 PCBA
|
|
测试项目
|
电源、采样、IO、通信、保护、RTC、存储
|
|
控制方式
|
纯硬件（可扩展单片机自动化）
|
|
安全防护
|
绝缘主体、航空插头、过流保护
|
|
执行标准
|
DL/T 721、GB/T 13729、IEC 61850
|
项目内容详情表
|
项目
|
内容
|
|
价格模式
|
非标定制，根据 Gerber、测试点、功能需求评估报价
|
|
购买渠道
|
电话 / 邮箱直供，技术评估与方案确认后定制生产
|
（一）服务对象：
电网控制器一体机 PCBA 产线功能测试工位
（二）使用场景：
SMT 贴片后电网控制器一体机 PCBA 功能终检工位（FCT）
电网控制器一体机 PCBA 完成 SMT 贴片及 DIP 插件后进入功能测试工位。操作员将主板放入红色电木板定位槽内，轻轻拉下 305E 快速夹，华容探针自动接触主板全部测试点。面板上 RJ45 网口直通模块通过标准网线连接至通信测试仪，矩形航空插头连接至程控电源。外接的直流电源显示各路电压值，万用表读取电压采样通道精度，通信测试仪验证 RS485 / 以太网数据收发。所有功能项按 SOP 顺序逐项验证，测试完成后松开快速夹取出主板，良品流入下一组装工序，不良品放入返修区。
（三）案例研究：
华北某电力设备制造商在导入王氏天茂电网控制器一体机测试架前，产线采用人工接线方式逐项测试：技术员需用万用表表笔逐点触碰电压测试点，用示波器探头测量通信信号，用串口调试助手手动发送指令验证通信。单板全部功能测试耗时约 12 分钟，且因频繁插拔网线及电源线，每季度约有数十台控制器的板载 RJ45 接口出现针脚缩退或接触不良故障。
WSTM 团队根据其电网控制器一体机 PCBA 的 Gerber 文件及测试需求，针对性设计了集成 RJ45 网口直通模块与矩形航空插头的测试架 —— 网口直通模块通过治具内部走线将 PCBA 板载 RJ45 信号引出至面板标准插座，测试时只需将网线插入面板端口，完全无需触碰 PCBA 上的 RJ45 接口本身；航空插头为 220V 电源输入提供了标准化的安全接口，杜绝了裸线接触风险。治具上线后，单工位全功能测试时间由 12 分钟压缩至 2.5 分钟以内，产线日产能由 400 片提升至 1200 片；因连接器插拔导致的 PCBA RJ45 接口及电源接口损坏率降为零。红色电木板治具结构稳固，纯硬件架构使产线电工即可独立维护，已在客户产线稳定运行超过 3 年，显著降低了售后质量成本。
1. 受益 1：全功能集成，效率提升 80% 以上
一站式完成全部测试项目，大幅缩短节拍、提升产能、减少工位与人力。
2. 受益 2：标准化接口，彻底保护 PCBA 连接器
RJ45 直通 + 航空插头把插拔磨损转移到治具面板，板载接口零损伤、零报废。
3. 受益 3：纯硬件架构，稳定可靠、维护成本极低
无软件无系统，不蓝屏不死机，电工可自主维护，综合利用率极高。
4. 受益 4：高频探针保障通信测试准确可靠
华荣高频探针确保以太网、串口信号完整不失真，通信测试结果可信。
5. 综合受益
王氏天茂电网控制器一体机测试架，集手动便捷、快速高效、探针精准、接口安全于一体，是电力仪器仪表企业实现高效、精准、安全、低成本PCBA 功能测试的核心工装。
