品质好价格低的FPC磁性治具托盘，治具生产厂家王氏天茂设计生产！

文章出处：治具生产厂家王氏天茂网责任编辑：刘群珍作者：刘群珍人气：-发表时间：2013-08-31 14:03:00

今天接到江西省赣州市的稀玛明高电子的电话，需要制作50个FPC软板磁性治具、磁性托盘，要求在4日交货。该客户是对比了很多治具生产厂家后，选择了我们王氏天茂公司。

该批磁性治具采用合成石制作，加上高温磁铁和磁性钢片，耐高温不变形，经济实惠！

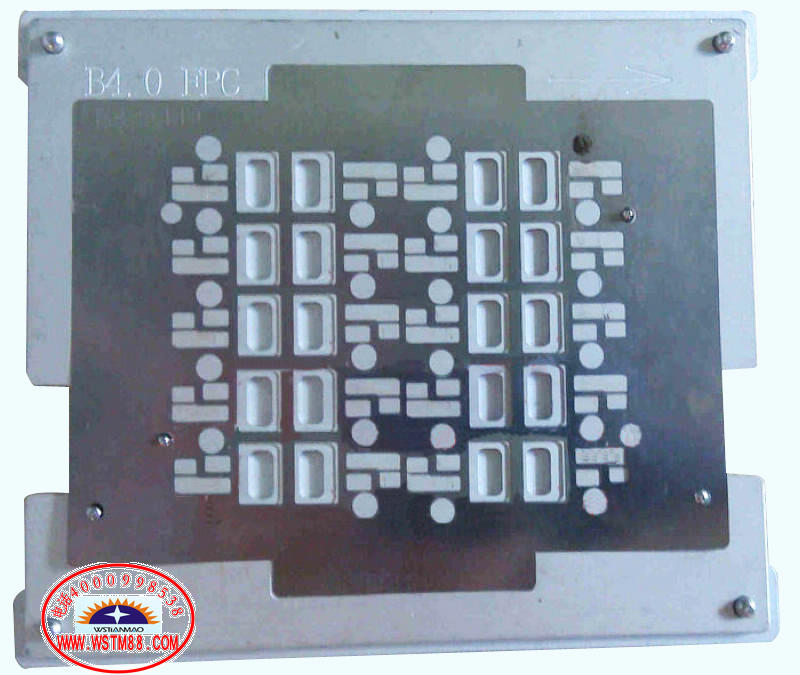

日本船井电机FPC磁性治具

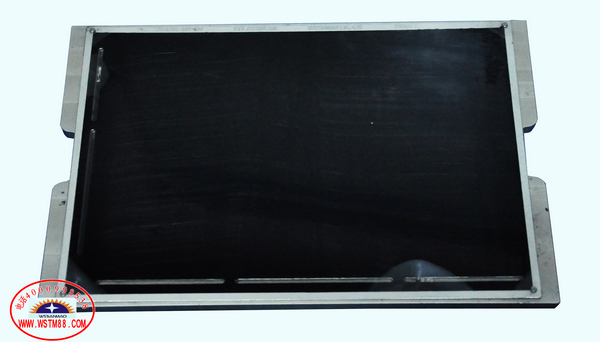

FPC磁性托盘

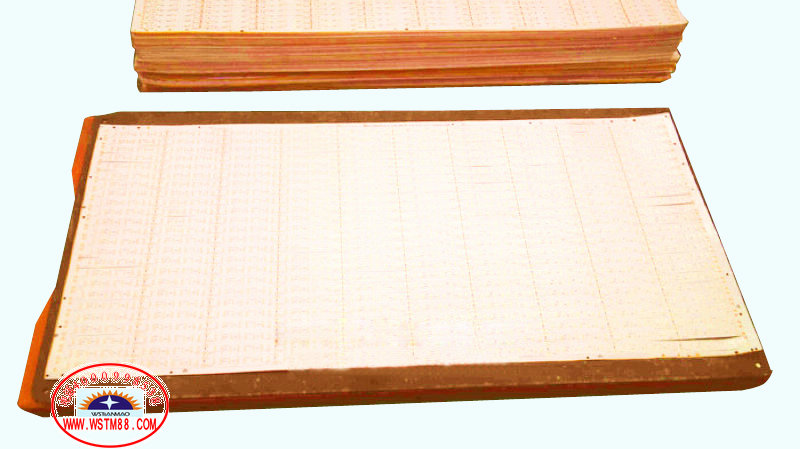

LED灯板FPC印刷贴片过锡炉治具

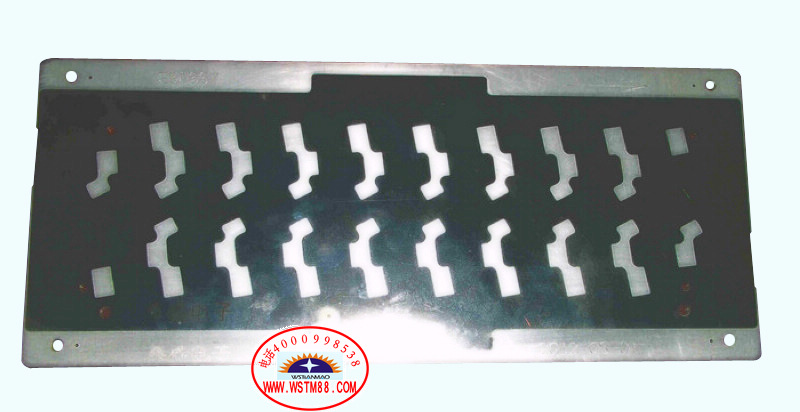

FPC硅胶托盘治具

FPC印刷贴片过炉托盘：
由于FPC的特点是薄、软、小等。所以在设计时与硬板相比有几个不同的地方：
1. 由于FPC一般都比较薄，除客户有要求需沉FPC沉板区域外，一般都不会做沉板区域；
2. 如果FPC有加强板和胶纸，无论是在正面还是在反面都需要挖槽避让，以保证FPC在印刷时的平整性；若加强板和胶纸在印刷面的元件下面，则挖槽避让的深度精度要示就比较高，假如印刷面元件正下面的胶纸厚度为0.2mm，那么我们铣避让槽的深度就要求在0.15至0.2mm之间；若加强板或胶纸不在印刷面元件的正下面，那避让槽的深度只要超过加强板或胶纸的厚度就可以了，倒如胶纸的厚度是0.2mm，则避让槽的深度在0.2mm至0.5mm之间就可以了；
3. FPC如果以外形定位，那么铣的沉板区域的大小单边比FPC大0.02至0.04mm之间；为了提高生产效率可以在沉板区域贴一层硅胶纸，这样FPC就会比较平整的贴在托盘上面了，如果要贴硅胶纸，那么沉板区域的深度就要加上硅胶纸的厚度了；
4. FPC如果以销定位，那么就需要增加一个定位底座，在底座上压销定位FPC,基本的操作流程是：先把托盘放到底座上,底座上的销会高出托盘表面一点，再把FPC放到托盘上面，就能利用底座上销来定位FPC了，然后用胶纸把FPC固定好在托盘上，把托盘从底座上取下来，放到印刷机轨道上就可以印刷了；
5. 在设计底座时，需要做3根靠针方便托盘准确的放入底座，做两个取手方便托盘的取出，其它的尺寸见下图：
