一、产品名称：SMT过回流焊治具（贴片载具/夹具/托盘）
二、产品概述
简介：
SMT过回流焊治具是王氏天茂专为SMT贴片生产线设计的一款高精度、耐高温的辅助工装。产品诞生的初衷，是为了解决电子制造业在回流焊工艺中常见的PCB板变形、元件移位、焊接不良等问题。通过精密定位设计和高性能合成石材料的应用，本产品能够将PCB板稳定固定在回流焊轨道中，确保贴片元件在高温焊接过程中的位置精度和焊接质量，大幅提升良品率与生产效率。
产品定位：核心产品
盈利模式：定制（ODM直供）
三、核心功能
功能1：高精度定位与固定
描述：根据客户PCB板的实际外形和孔位，采用CNC精密加工，设计定制化的定位销、压棒和支撑柱结构，确保PCB板在治具内纹丝不动。
效益：消除回流焊过程中因热风冲击或链条传输导致的PCB晃动，避免元件偏移、立碑、掉件等缺陷，提升焊接一致性。
功能2：耐高温保护
描述：选用进口或国产优质7075铝合金合成石材料，具有极高的热稳定性（长期耐温260℃以上）和低热膨胀系数，在回流焊炉内保持尺寸稳定。
效益：避免传统材料因高温变形导致的治具失效，延长治具使用寿命（通常可达2万次以上），减少更换频次，降低长期使用成本。
功能3：防静电设计
描述：在材料选型和加工过程中，确保治具表面电阻符合防静电标准（10?-10?Ω），避免对敏感电子元件造成静电损伤。
效益：保护静电敏感元器件（如IC芯片、MOS管），提高产品可靠性，满足汽车电子、医疗电子等高要求行业的ESD管控标准。
功能4：快速取放与兼容性设计
描述：设计合理的取放槽和避空位，方便人工或自动机械手快速取放PCB板；同时可根据贴片机、回流焊炉的规格，定制治具外形尺寸和导轨间距。
效益：提高上下料效率，减少生产线停顿时间；实现治具在不同设备间的快速切换，提升产线柔性。
四、技术亮点/独特卖点
亮点1：18年经验沉淀的精密加工技术
采用高精度CNC加工中心，定位精度可达±0.05mm，确保每个治具的尺寸一致性，特别适合高密度、小间距的SMT贴片工艺。
亮点2：多种耐高温材料可选方案
根据客户产品特点和预算，提供合成石、铝基板、钛合金等多种材料方案，满足普通无铅回流焊、高温无铅回流焊、氮气保护焊接等不同工艺需求。
亮点3：防呆设计与智能化标识
在治具上增加防呆槽、方向标识和二维码/条形码位，便于现场操作人员快速识别正反面，并支持MES系统扫码追溯，助力客户实现智能化生产管理。
五、和竞争对手相比的优势
定制化能力强：多数厂家仅提供标准规格治具，王氏天茂依托非标自动化设计团队，可根据客户的PCB板Gerber文件、贴片程序和生产节拍，提供完全定制化方案。
材料来源稳定：与国内外知名合成石板材供应商长期合作，确保原材料批次稳定、性能可靠，杜绝因材料问题导致的治具变形、分层等质量问题。
交付周期短：拥有自有加工中心和熟练技工团队，常规样品3-5天交付，批量订单7-10天交付，满足客户紧急上量需求。
售后服务完善：提供治具使用培训、定期维护提醒、损坏维修返修等服务，降低客户使用门槛。
六、产品规格/技术参数

项目	参数
常用材料	合成石（进口/国产）、铝基板、钛合金
耐温范围	最高280℃（短时）/ 长期260℃
加工精度	±0.05mm
适用工艺	无铅回流焊、有铅回流焊、氮气回流焊
表面电阻	10?-10?Ω（防静电型）
外形尺寸	根据客户回流焊炉导轨宽度定制
使用寿命	正常使用条件下可达20,000次以上

购买/获取方式
价格：根据材料、尺寸、加工复杂度和数量，价格区间在50元-500元/套不等，批量订单价格更优。
购买渠道：直接联系王氏天茂销售团队，或访问官网 www.wstm88.com 在线咨询。
试用/演示：可提供免费样品试制（客户承担PCB板及材料费），支持现场或视频演示治具使用方法与效果。
七、服务对象/使用场景/案例分享
服务对象：
SMT贴片加工厂
电子制造服务（EMS）工厂
家电、汽车电子、医疗电子、3C产品制造商
使用场景1：某家电控制板SMT线，PCB板尺寸较大且薄，回流焊后严重变形。使用王氏天茂定制合成石治具后，变形率降低90%，炉后维修率从5%降至0.5%。
使用场景2：某新能源汽车BMS（电池管理系统）主板，采用高密度元件布局，客户对焊接精度要求极高。王氏天茂根据Gerber文件设计精密定位治具，元件偏移不良率归零。
使用场景3：某医疗电子企业，产品需满足严苛ESD标准。王氏天茂提供防静电型合成石治具，表面电阻稳定在10?Ω，帮助客户顺利通过ESD审核。
使用场景4：某扫地机器人主板产线，为提升产能需要快速换线。王氏天茂设计兼容多款机型的通用治具底座，换线时间从30分钟缩短至5分钟。
使用场景5：某EMS工厂承接多种小批量订单，要求治具通用性强。王氏天茂提供可调节支撑柱和活动压棒设计的柔性治具，一套治具覆盖多种PCB规格，大幅降低客户治具库存成本。
八、用户价值
受益1：提高焊接良率
通过精密定位与稳定固定，有效减少回流焊过程中的元件偏移、立碑、掉件等缺陷，帮助客户将直通率提升至99%以上。
受益2：降低综合成本
耐高温材料延长治具寿命，防静电设计减少静电损伤，防呆设计减少人为失误，从多维度降低客户的生产损耗和维修成本。
综合受益：
王氏天茂SMT过回流焊治具不仅是一个物理承载工具，更是客户SMT产线的“隐形质量守护者”。通过18年技术积累、精密加工能力和深度定制服务，我们帮助电子制造企业提升良率、优化效率、降低成本，让客户更专注于核心业务，实现高质量稳定生产。

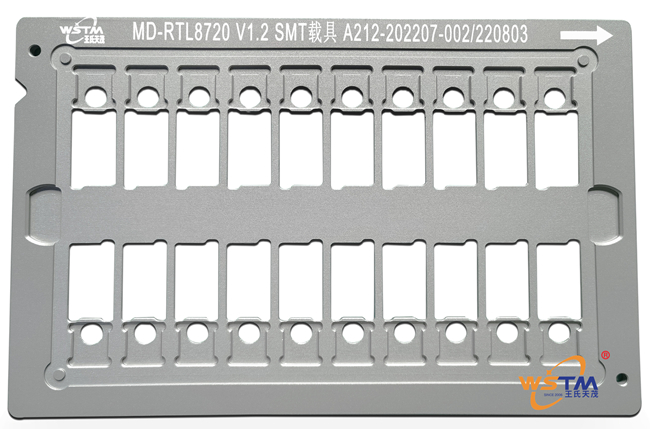

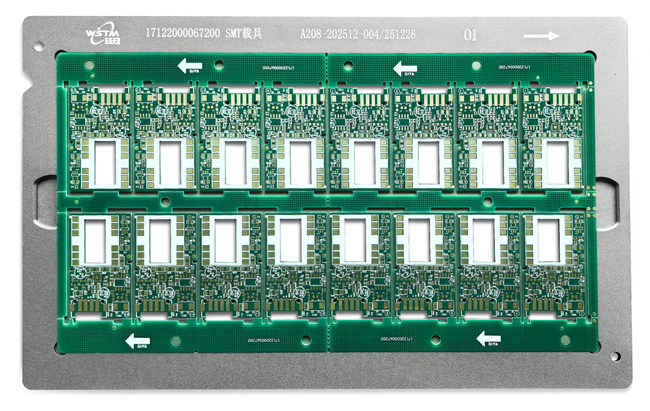

图片一	图片2
