防浮高探针式工艺：波峰焊治具中自适应压紧元件的智能方案

在DIP插件工艺中，波峰焊治具（又称波峰焊载具）的设计质量，直接决定了PCBA的焊接良率。当PCB板上存在高度不一致的多种元器件，或元件高度存在公差波动时，传统的固定压点、弹片往往难以实现完美贴合——压力过大可能压坏元件，压力过小则无法防止浮高。针对这一场景，防浮高探针式工艺应运而生——它是一种专门用于过波峰焊防浮高治具的智能技术方案，通过探针的自动伸缩弹力，自适应不同高度的元件，确保每一颗元件都受到恰到好处的压制力。

一、什么是防浮高探针式工艺？

防浮高探针式工艺，是指在波峰焊治具上，针对PCB板上需要重点保护的元器件，安装探针式压紧结构。探针内部设有弹簧，可根据元件实际高度自动伸缩，利用弹簧的弹力将元件本体轻轻压在PCB板面上，防止因锡液浮力或热应力导致的元件上浮。这一工艺的核心是治具防浮高设计的智能化、自适应化实现——它无需精确调节每个压点的位置高度，探针会自动适应元件的高度公差，在保证焊接质量的同时，大幅降低了治具的调试难度。

二、防浮高探针的结构与工作原理

1. 探针结构

我公司为客户定制的防浮高探针，由以下部分组成：

· 探针头：与元件接触的顶端，采用赛钢或不锈钢材质，表面光滑不损伤元件

· 弹簧：内置高弹力不锈钢弹簧，提供持续稳定的压紧力

· 针管：导向结构，确保探针垂直运动

· 固定座：将探针固定在治具本体上

2. 工作原理

当PCB板放入治具时，探针头部接触元件顶部。随着治具闭合或PCB板定位，探针根据元件实际高度自动回缩，弹簧被压缩产生弹力。在过炉过程中，弹簧的弹力持续作用于元件，将其压在PCB板面上，防止上浮。探针的自动伸缩特性，使其能够完美适应同一元件的高度公差，以及同一PCB板上不同元件的不同高度。

3. 关键参数

· 探针行程：一般为2-5mm，可适应元件高度波动范围

· 弹力范围：根据元件敏感度，可选择50-200g的弹力

· 探针头形状：可定制平头、球头、锥头等，适配不同元件表面

三、探针工艺与其他防浮高设计的对比

工艺类型	适用场景	优点	局限
防浮高压点工艺	高度一致的孤立大元件	压力集中，结构简单	无法适应高度公差
防浮高弹片工艺	成排元件、长条形元件	一次压制多颗元件	弹片压力均匀性要求高
防浮高探针工艺	高度不一致的元件、存在公差的元件	自适应高度，无需精密调试	单颗探针成本略高

在实际应用中，我公司常根据客户PCB板的元件布局和公差情况，混合采用多种防浮高设计：对高度一致的元件使用压点或弹片，对存在高度波动的元件使用探针，以最优成本实现最佳防浮高效果。

四、探针工艺在不同产品中的应用

1. LED过锡炉治具

LED过锡炉治具是防浮高探针工艺的理想应用场景。LED驱动板上的电解电容、变压器等元件，高度往往存在较大公差。采用探针式防浮高治具，探针自动适应每颗元件的实际高度，确保每颗元件都被有效压制，浮高不良率大幅降低。

2. 通讯主板过炉托盘

通讯主板（如路由器、基站板、光模块）上元件种类繁多，高度参差不齐。采用通讯主板过炉托盘配合探针式防浮高设计，可在过炉时对多种不同高度的元件同时实现精准压制，避免因局部受力不均导致的浮高或倾斜。

3. 电源板波峰焊治具

电源板（如充电器、适配器、服务器电源）上的变压器、大电容、散热器等元件，高度差异大，且供应商批次间存在高度波动。我公司为美的集团、立讯精密等客户定制的电源板波峰焊治具，普遍采用探针式防浮高工艺，有效应对高度波动问题，浮高不良率控制在0.2%以下。

五、合成石治具与探针工艺的协同

合成石治具是防浮高探针工艺的理想载体。合成石材料具有耐高温（260℃长期）、尺寸稳定、防静电等特性，能够为探针安装提供稳定的支撑平台。

在合成石治具上实现探针防浮高设计，需注意以下要点：

1. 探针安装位置：探针必须对准元件本体的实体部位（如电解电容顶部、变压器铁芯），避免压在引脚或敏感部位上。

2. 探针与避空位配合：探针周围需设计足够的避空位，确保锡液能顺利浸润引脚，不影响焊接质量。

3. 探针行程预留：治具设计时需预留探针的压缩行程空间，确保探针可自由伸缩。

4. 探针防脱落设计：探针采用螺纹或卡簧固定，确保在长期使用中不松动、不脱落。

六、探针式防浮高工艺的典型案例

案例1：某电源适配器厂

该厂生产的电源板上有多种规格的电解电容和变压器，高度从15mm到35mm不等，且不同批次间存在±0.5mm的高度公差。采用传统压点工艺时，每批次生产前都需要重新调整压点高度，耗时耗力。改用探针式波峰焊载具后，探针自动适应高度变化，无需任何调试，浮高不良率从5%降至0.1%，换线时间缩短80%。

案例2：通讯设备主板

某通讯设备商的通讯主板过炉托盘，板上有10多种不同高度的元件，最高与最低相差20mm。我公司设计了多点探针式防浮高方案，每颗关键元件对应一支独立探针，探针弹力根据元件敏感度分别定制。该方案一次性通过客户验证，成为其后续项目的标准设计。

案例3：汽车电子控制板

某新能源汽车BMS控制板，板上的功率模块和连接器对焊接可靠性要求极高，且元件高度受温度影响存在微小波动。我公司采用高精度探针（弹力精度±5%），配合合成石治具的优异尺寸稳定性，确保每颗元件在260℃炉温中始终受到稳定压制，通过客户严苛的-40℃~125℃热循环测试。

七、探针式防浮高工艺的设计要点

1. 探针弹力选择

· 轻弹力（50-80g）：适用于敏感元件（如贴片电容、小信号连接器）

· 中弹力（80-120g）：适用于常规元件（如电解电容、普通变压器）

· 重弹力（120-200g）：适用于大型元件（如大功率变压器、散热器）

2. 探针行程选择

· 短行程（2-3mm）：适用于元件高度一致性较好的场景

· 中行程（3-4mm）：适用于存在一定高度公差的场景

· 长行程（4-5mm）：适用于多种高度元件混装的场景

3. 探针头形状选择

· 平头：适用于表面平整的元件顶部

· 球头：适用于曲面或倾斜表面

· 锥头：适用于需要精确定位的微小元件

4. 探针材料

探针头选用赛钢（POM）或不锈钢。赛钢头不损伤元件表面，适用于塑封元件；不锈钢头更耐磨，适用于高频次使用场景。

八、探针工艺与过炉治具其他设计的配合

1. 与导锡槽、拖锡片的配合

探针的安装位置不能干扰导锡槽的锡液流动路径，也不能与拖锡片发生干涉。我公司在设计时会通过3D建模进行干涉检查，确保各功能模块互不干扰。

2. 与透气孔设计的配合

探针周围需保留足够的空间布置透气孔。若探针过于密集，可能影响热空气排出。我公司会在探针之间、探针周边的空白区域合理布置透气孔，确保治具排气顺畅。

3. 与多连板设计的配合

对于多连板治具，探针工艺的优势尤为明显。多连板通常包含多片相同的PCB板，每片板上的元件高度可能存在微小差异。探针的自适应特性，使其能够完美应对这种差异，确保每片板上的每颗元件都受到有效压制。

九、王氏天茂的技术实力与服务

作为一家成立于2006年的工装夹具加工厂，王氏天茂在波峰焊治具、DIP过炉治具、回流焊治具等领域积累了18年经验。我们已获得国家高新技术企业、深圳市创新型中小企业、测试治具行业十大品牌等荣誉，并通过ISO9001质量管理体系认证。

我们在治具防浮高设计领域拥有丰富的经验和成熟的技术方案，为客户提供：

· 探针选型服务：根据元件类型、高度、敏感度，推荐最优探针规格

· 弹力定制：针对特殊元件，可定制50-200g范围内的任意弹力

· 混合防浮高设计：针对复杂元件布局，提供探针+压点+弹片综合方案

· 珠三角8小时上门服务：现场问题排查、使用培训、治具调试

十、结语

从波峰焊治具到DIP过炉治具，防浮高探针式工艺以其自适应高度、无需调试的独特优势，成为解决多种元件、高度公差场景下浮高难题的关键技术。无论是LED过锡炉治具、通讯主板过炉托盘，还是电源板波峰焊治具，合理的治具防浮高设计都能显著提升焊接良率，降低生产准备时间。

如果你正在为波峰焊生产中多种元件高度的浮高问题困扰，欢迎联系王氏天茂，我们将为你提供从探针选型、弹力设计到批量交付的一站式解决方案。

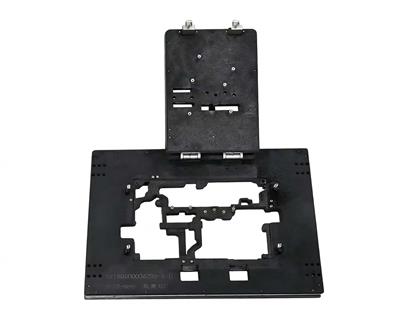

1、波峰焊过炉治具名称：防浮高探针式工艺波峰焊过炉治具（波峰焊过炉载具、波峰焊过炉夹具、波峰焊过炉托盘）。

2、波峰焊过炉治具用途：PCBA过波峰焊锡炉锡膏焊接。

3、波峰焊过炉治具材质：FR4玻纤板材料（或者合成石材料、石无铅材料、钛合金材料）+探针。

4、波峰焊过炉治具厚度：5mm或6mm（根据客户产品生产工艺选择）。

5、波峰焊过炉治具工艺：采用探针的自动伸缩弹力，压在PCBA上面容易浮高的元器件上面，防止元器件在过波峰焊锡炉时产生浮高工艺不良。
