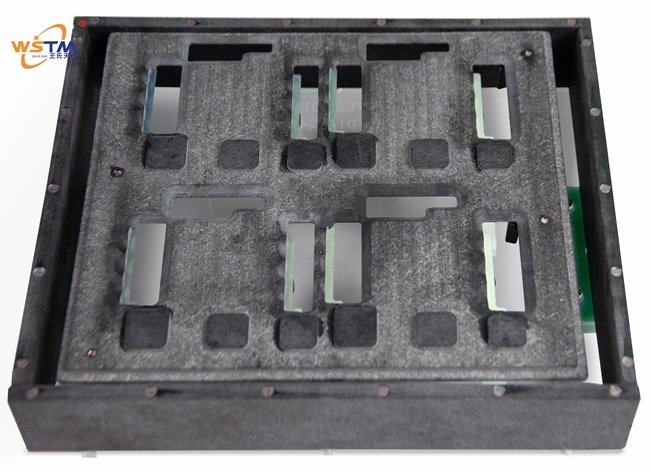

[（仪器仪表行业）过锡炉治具|夹具|载具|托盘]

产品简介：中电电力技术波峰焊治具：仪器仪表与电气行业的精密焊接保障
咨询热线：26016267

产品详情

中电电力技术波峰焊治具：仪器仪表与电气行业的精密焊接保障

在仪器仪表、电气设备制造领域，PCBA的焊接质量直接关系到产品的测量精度、运行稳定性和使用寿命。中电电力技术股份公司作为国内领先的电力技术企业，对其产品的焊接工艺有着严苛的要求。我公司（王氏天茂，成立于2006年）为中电电力技术定制设计的波峰焊过锡炉治具，以合成石治具为主体，集成了盖板防松香污染、防元件浮高、拖锡片防连锡三大核心工艺，成为仪器仪表行业过锡炉治具和电气行业过锡炉治具的标杆案例。

一、仪器仪表与电气行业对过锡炉治具的特殊要求

仪器仪表、电气设备与普通消费电子产品相比，具有以下显著差异：

1. 高精度要求：仪器仪表的测量精度与焊接质量直接相关，任何虚焊、连锡都可能导致信号失真

2. 长寿命设计：电力设备往往需要10年以上的使用寿命，焊点可靠性至关重要

3. 复杂环境适应：产品可能面临高湿、高低温、震动、电磁干扰等恶劣工况

4. 洁净度控制：助焊剂残留、松香飞溅等污染物可能导致绝缘性能下降或腐蚀

这些特性对PCBA过锡炉治具提出了远超常规产品的严苛要求。中电电力技术选择我公司为其定制波峰焊过锡炉载具，正是基于我们对仪器仪表、电气行业需求的深刻理解。

二、合成石治具：仪器仪表行业的首选基材

合成石治具是仪器仪表、电气行业过炉治具的理想选择。合成石材料（又称耐高温合成石）具有以下核心优势：

1. 耐高温合成石的卓越性能

· 耐温性：可在260℃长期使用，短时耐300℃，完全满足无铅波峰焊工艺要求

· 尺寸稳定性：热膨胀系数极低，在反复高温循环中保持±0.1mm以内的平面度

· 抗静电治具材料：合成石本身具备防静电性能（表面电阻10?-10?Ω），无需额外涂层

2. 抗静电治具材料的重要性

仪器仪表、电气设备中的敏感元器件（如精密运放、ADC、MCU）对静电极为敏感。采用抗静电治具材料制作的合成石治具，能够有效防止静电累积，保护元器件免受ESD损伤，确保产品长期可靠性。

3. 上锡容易的设计考量

合成石材料表面能适中，配合精密的CNC加工，可使锡液在治具表面顺畅流动，不沾锡、不残留。这一特性对于波峰焊过锡炉托盘至关重要——治具表面不积锡，才能保证锡液集中流向焊盘区域，提升焊接质量。

三、盖板设计：防止松香喷溅的创新工艺

在波峰焊过程中，助焊剂（松香）在高温下会气化、喷溅，部分雾状松香可能附着在PCBA的非焊接区域，尤其是已贴装SMT元件的区域。对于仪器仪表、电气设备而言，松香残留可能导致以下问题：

· 绝缘电阻下降：松香吸潮后可能降低板面绝缘性能

· 测试误判：残留松香可能影响ICT/FCT测试探针的接触

· 外观不良：白色松香残留影响产品外观

针对这一痛点，我公司为中电电力技术设计的波峰焊过锡炉治具特别增加了盖板设计：

· 防护覆盖：盖板覆盖PCBA上已贴装SMT元件的区域，形成物理屏障

· 精密开窗：仅露出需要波峰焊的DIP插件焊盘区域

· 高温材料：盖板采用耐高温合成石或钛合金制作，在260℃炉温中稳定不变形

这一设计有效防止了松香喷溅到PCBA敏感区域，显著降低了测试不良率，提升了产品洁净度。

四、波峰焊防浮高治具：确保元件焊接深度一致

仪器仪表、电气设备上的DIP插件（如继电器、变压器、连接器、大电容）往往体积大、重量重，在波峰焊过程中极易浮高。元件浮高会导致引脚露出焊点，形成虚焊或假焊，严重影响产品可靠性。

我公司在该治具上集成了以下波峰焊防浮高治具设计：

1. 弹性压棒系统

· 针对变压器、继电器、大电容等易浮高元件，设置位置可调的弹性压棒

· 压棒采用赛钢或不锈钢材质，表面光滑不损伤元件

· 压力适中，既防止浮高，又不压坏元件

2. 多点支撑结构

· 在PCB板背面设置多处可调支撑柱

· 确保大尺寸板在过炉过程中不因自重而下垂

· 支撑柱位置可根据元件布局灵活调整

3. 盖板压紧协同

· 盖板与压棒配合，形成上下联动压制

· 对于超高元件，盖板可开设避空位，仅压制元件本体

这些防浮高设计与合成石治具的主体结构协同作用，共同保障DIP插件焊接深度一致，消除虚焊风险。

五、拖锡片工艺：解决细间距连接器连锡难题

仪器仪表、电气设备上常有多脚连接器、排插等细间距元件，波峰焊时极易出现连锡问题。我公司在治具上集成了拖锡片工艺，实现防连锡：

· 拖锡片位置：安装在元件引脚的过炉方向后方

· 导流作用：将多余锡液引导流出，防止相邻引脚桥接

· 凹口设计：拖锡片前端设波浪形凹口，半包围引脚，精准导流

这一工艺与波峰焊过锡炉托盘的导锡槽设计相辅相成，使连锡率大幅降低。

六、中电电力技术案例：从需求到落地的全过程

客户背景：中电电力技术股份公司，国内领先的电力技术企业，产品涵盖电力仪表、电能质量治理、新能源等领域。

项目挑战：

· PCB板尺寸大（250mm×180mm），板上元件密集

· 涉及多种DIP插件（变压器、继电器、连接器），浮高风险高

· 板上有已贴装SMT元件，需防止松香污染

· 细间距连接器存在连锡风险

解决方案：

我公司为其定制了波峰焊过锡炉载具，核心配置包括：

· 基材：耐高温合成石（10mm厚度），确保大尺寸板过炉不变形

· 盖板：精密开窗设计，覆盖SMT区域，防止松香喷溅

· 防浮高：弹性压棒+可调支撑柱，精准压制易浮高元件

· 拖锡片：针对细间距连接器，配置专用拖锡片

实施效果：

· 浮高不良率从原有的4%降至0.2%

· 松香污染导致的测试不良率归零

· 连锡率降低90%，炉后维修工时大幅减少

· 治具寿命预计可达3万次以上，满足大批量生产需求

七、王氏天茂的技术实力与服务

作为一家成立于2006年的过炉治具生产厂家，王氏天茂在波峰焊治具、回流焊夹具、DIP过炉治具等领域积累了18年经验。我们已获得国家高新技术企业、深圳市创新型中小企业、测试治具行业十大品牌等荣誉，并通过ISO9001质量管理体系认证。

我们在仪器仪表、电气行业拥有丰富的成功案例，服务客户包括中电电力、美的、立讯精密等知名企业。我们为客户提供：

· 材料选型服务：根据产品特性，推荐合成石治具、钛合金治具、玻纤治具等方案

· 抗静电治具材料：提供表面电阻10?-10?Ω的防静电合成石，满足ESD敏感产品需求

· 盖板设计定制：针对不同PCB布局，设计精密开窗盖板，防止松香污染

· 防浮高综合方案：集成压棒、弹片、探针、盖板等多种防浮高结构

· 珠三角8小时上门服务：现场问题排查、使用培训、治具调试

八、结语

从仪器仪表行业过锡炉治具到电气行业过锡炉治具，从PCBA过锡炉治具到DIP过炉治具，中电电力技术的成功案例证明：高品质的波峰焊过锡炉托盘，需要耐高温合成石基材、抗静电治具材料、盖板防污染、波峰焊防浮高治具、拖锡片防连锡等多重工艺的协同配合。

如果你正在寻找一款能够满足仪器仪表、电气行业严苛要求的波峰焊过锡炉载具，欢迎联系王氏天茂，我们将为你提供从材料选型、结构设计到批量交付的一站式解决方案。
