                            平板电脑测试治具解决方案

  一.了解平板电脑测试治具

  1.平板电脑测试治具是主要用于MID平板电脑治具生产厂家在整机装配前对PCBA主板测试其是否合格的一种测试治具，合格即可开始整机装配，不合格即可马上针对性的维修，从而大大提高了生产厂家的生产效率。MID平板电脑测试架的测试内容包括以下方面:

  开关机测试；MiniUSB接口测试；SIM卡3G测试；按键测试；MP3、视频、图片测试；T卡测试；录音测试；触摸测试；背光和LED测试；振子功能测试；摄像测试；充电测试；HDMI、WIFI测试。

  2.由于成品板是要测试LED屏，触摸屏，喇叭，咪头，摄像头等功能，所以这些配件与成品板连接才能测试。但每次都插拔连接会很费时费工，为了节省时间，测试架通过在对应的测试点位置下测试探针，测试探针通过接线的方式连接到固定在测试架上的各个配件上，由此，当测试探针与PCB板上的相应测试点接触时，各个配件就与PCB板连接，从而可以实现测试各个功能。

  二.MID测试架的设计要点

  1.载板和压板设计

  1)载板要用防静电电木/FR4等材料，以保护PCBA不受ESD损坏。设计时PCBA背部元件要下沉避位，使PCBA与载板保持水平一致，以防止PCBA测试时变形，元件避位深度为元件高度数据上加1mm。

  2)在载板上按照PCBA定位孔设计3个定位销，定位销的直径比PCBA定位孔直径小0.05mm，公差为0-0.05mm；也要在PCBA的外形下2到3个定位销，以定PCBA板的外形。二者之间要相互配合地定位，定位柱要用锥形柱。

  3)载板上接插件位置要比丝印图纸尺寸要大0.5MM左右.因为接插件，按键，实际贴片后会有偏差不正，要注意预留空间。

  4)载板和压板设计时在PCBA侧按键相关位置开槽，预留位置方便用手直接按主板上的侧按键，方便直接测试使用，便于检测此按键功能是否正常，按压力矩是否一致。板面上的按键要增加撬棒之类的工具或者结构来实现检测。

  5)当摄像头需要直接插在主板上测试时，摄像头连接器前不能下压棒，否则会挡住摄像头与主板连接。

  6)压板压棒的位置选用：压棒的位置设计要合理，不能压到PCBA板上的元器件，预留部分也不能下压棒，LCD、TP、摄像头接口处不能下压棒，以防止不同批次的板要针对性的板载测试；当不装主板时压下压板，压柱不能与探针有任何的接触和挤压。探针多的地方要尽可能的在受力范围内下相应的压棒

  2.针板设计：

  1)主板上的侧按键测试点要下测试探针，在LCD触摸屏的右手边位置安装电源按键，是否需要连接焊线按客户通知处理；如不需要焊线连接需要将测试探针取出，仅保留测试针套。

  2)喇叭扬声器分开在治具底盒左右框架板上的两边靠前位置，咪头装在针板右边靠前位置，以方便测试。喇叭扬声器回放音量要大,一般用Φ30,1W，8Ω的扬声器。

  3)测试架要装一个10A指针电流表和10V指针电压表，可以随时观测主板的电流电压大小，并要预留一部分位置加贴相应型号电压正常电流范围值的贴纸。（此项配置根据客户要求作业）

  4)在WIFI天线测试点下探针，将WIFI天线直接焊在测试探针上，并用自带的3M胶纸固定在治具上。

  5)LED电容显示屏，触摸TP屏的测试点下探针要用50MIL的带线针套，因为带线针套的线为单股线，用多股电线会造成干扰导致花屏，不能采用，探针用高仿INGUN探针，针型为尖头；

  6)触摸TP屏供电测试点这几个探针位置要用粗电源线，否则负载不够，导致花屏。

  7)其他测试探针采用华荣发测试探针。

  3.其他设计：

  1)测试架供电点是接电池的正负极，目的是在DCIN接口处加载5V时外接电源的电压要高于4.2V，以此来检测是否能正常充电。

  2)转接板要固定在测试架上，安装位置要方便。

  3)LCD屏位置在治具的正前方，倾斜40度，在后面开大口子，便于以后根据实际情况更换不同的LCD或TP；

  4)LCD、TP、CAMERA连接线要尽量的短，在焊线外面包一层绝缘纸，避免信号干扰，导致花屏不良发生。

  5)根据客户需要加装语音模块，测试MIC是否功能正常，并将相应型号的测试标准用贴纸打印出来黏贴在测试架上。

  6)测试架要在针板比较显眼的位置处雕刻公司名称、售后电话、网址、产品型号、制作日期等内容。

  4.测试检查内容

  1)各个侧按键是否灵敏有效，注意载板，压板位置是否有导致测试不便的情形发生。

  2)检查LCD电容屏，TP触摸屏是后有花屏的不良现象发生，触摸是否顺畅？

  3)按照客户测试程序测试如下内容是否良好：开关机测试；MiniUSB接口测试；SIM卡3G测试；按键测试；MP3、视频、图片测试；T卡测试；录音测试；触摸测试；背光和LED测试；振子功能测试；摄像测试；充电测试；HDMI、WIFI测试等内容。

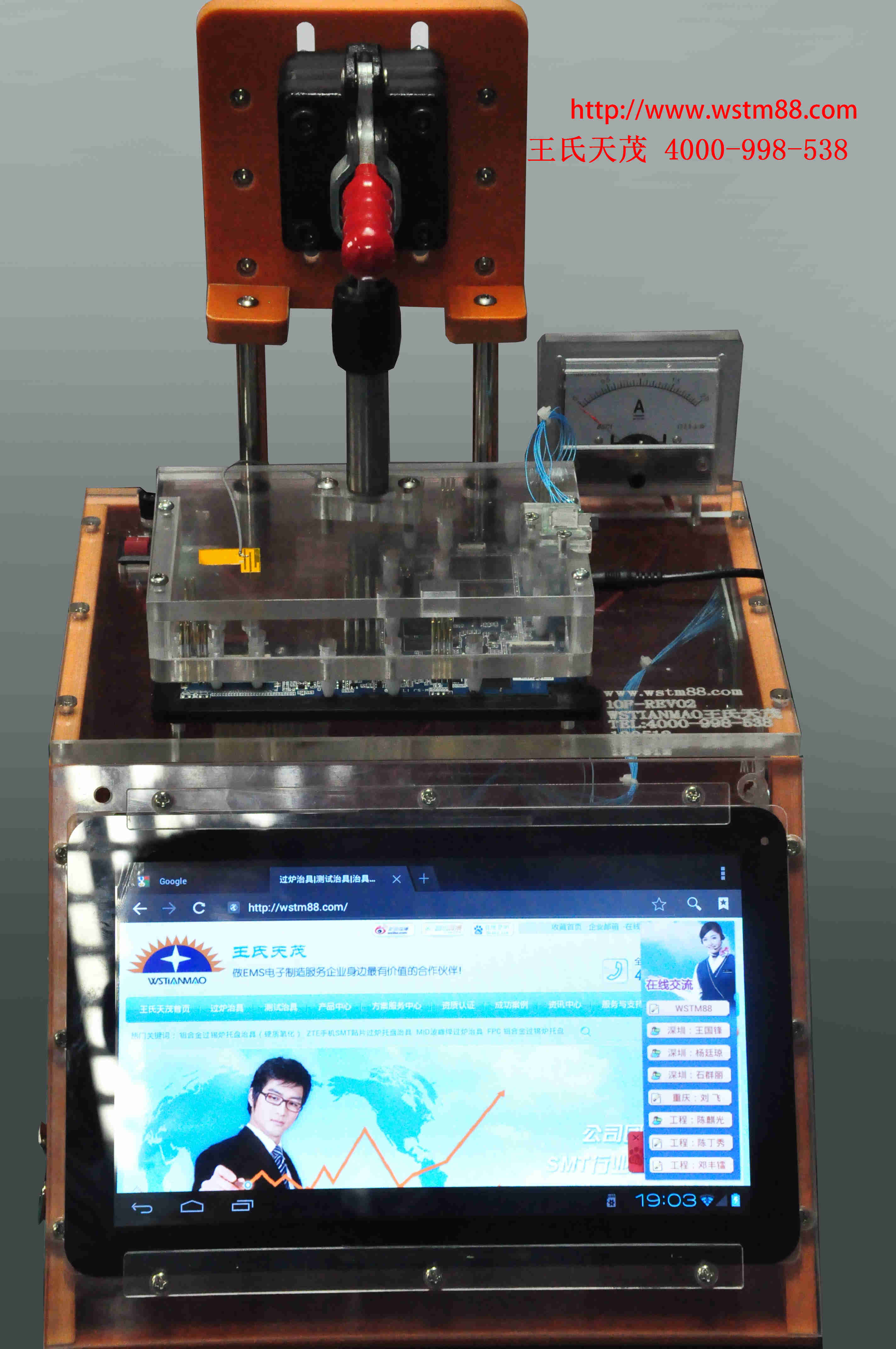

  三.王氏天茂公司产品图片
