一.了解手机测试治具

  1.手机测试治具分为几种有：

  a.手机校准测试测试治具：校准测试架主要是测试手机的发射功率，是否合格。

  b.手机下载测试治具：下载测试架一般为1*8，少部分采用1*1，其主要功能就是通过指定软件下载手机系统植入手机内部芯片中从而得知手机系统的由来。

  c.手机功能测试治具：功能测试架就是手机完成植入系统后开始安装系统冲安装完成后检查其功能的测试工具，实现了不需要把手机组装完成后测试，发现问题后难以改进。

  二.手机测试治具的设计要点

  1.手机校准测试治具：校准测试架在设计时需要留意如何放置PCB板，一般情况下PCB上的RF头朝上，同时根据客户的不同需要来调整放置PCB的方向。主要功能是测试发射功率。重要的一点就是下测试探针校准一般就只下以下针点：

  VBAT：电源GND：接地USB_UART_TX：串口数据下载点

  USB_UART_RX：串口数据下载点PHONE:开机键

  校准测试架还有一个不可缺少的部件：RF头，以上针点是校准为常见的还有一些客户有特殊要求来更换测试针点

  2.手机下载测试治具：

  下载测试架一般来说就是校准的结构，只是下载去掉了RF头针点一样的还有一点就是1*8（一台下载测试架装8块PCB板同时下载），当然有8个九PIN接口8个电源开关。

  3.手机功能测试治具：

  功能一般比较复杂规格一般为1*1，针点比较多下针容易下错，所以要认真看好是否有下对，功能的主要目的就是测试手机性能是否完善，测试手机的功能是否可以。

  三.王氏天茂公司产品图片

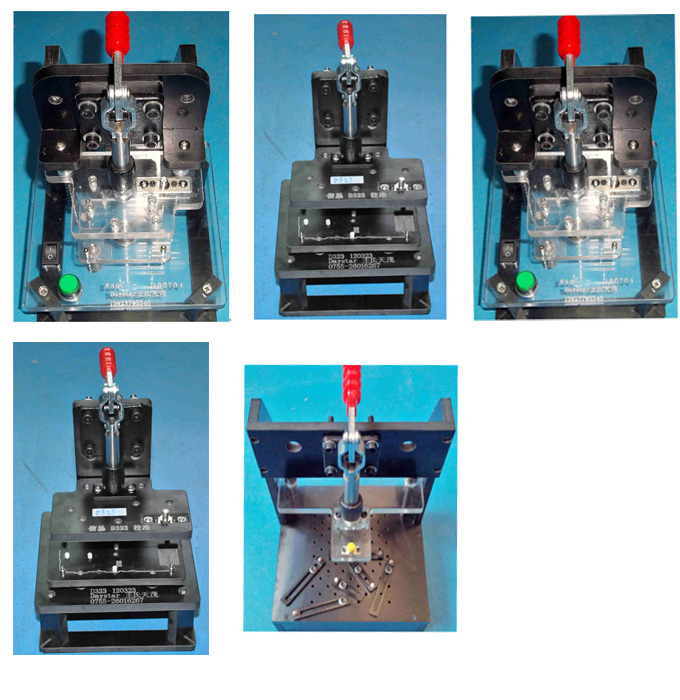

  1.手机校准测试治具：

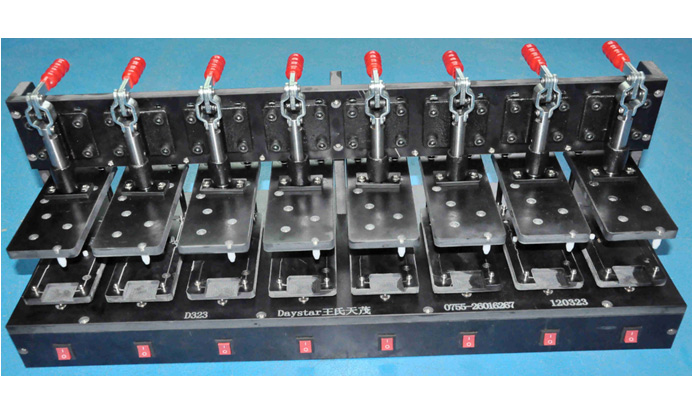

  2.手机下载测试治具：

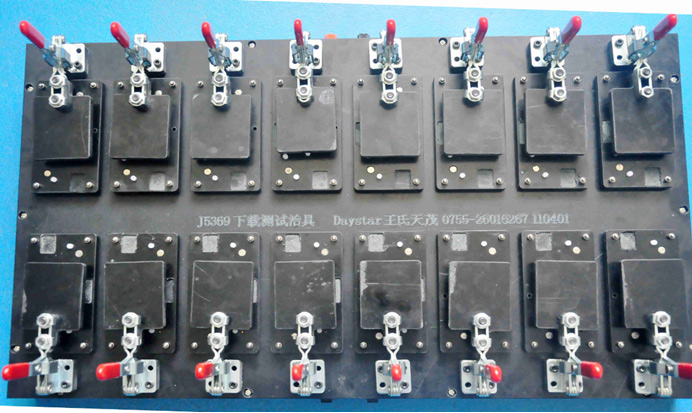

  下载1*16

  3.手机功能测试治具：

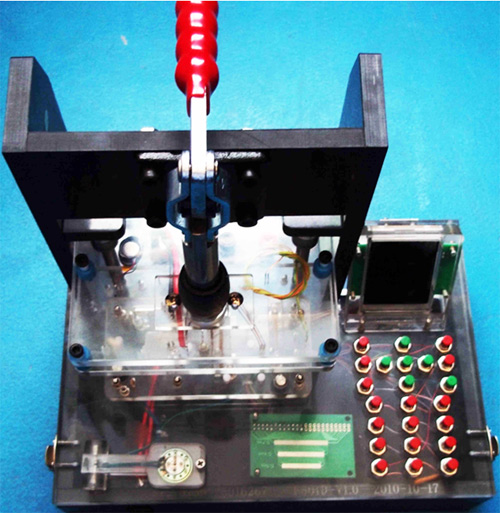

  功能测试架

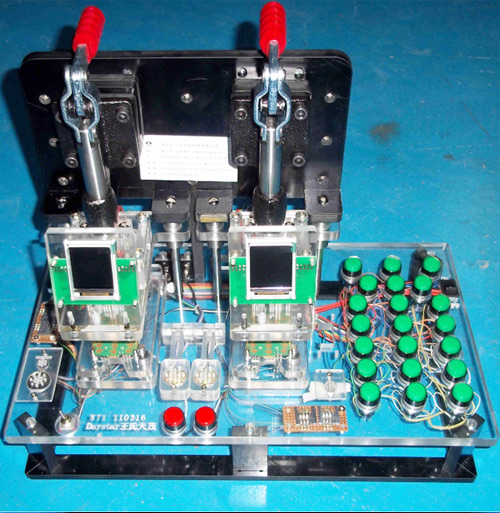

  1*2功能测试架
