SMT自动剪废编带机使用说明书

详细信息请点击：SMT自动剪带机

适用贴片机型号：JUKI-2050/2070系列贴片机

备注说明：

欢迎使用本公司产品，请阅读和保存使用说明书

产品外观、颜色如有变动，请以实物为准

设备生产商：深圳市王氏天茂科技有限公司

一．设备用途

本自动化设备主要适用于SMT JUKI-2050、2070系列贴片机。

SMT自动剪废编带机，用于贴片机料带回收处理。通常没有自带剪切回收功能的贴片机，废弃编料带都是人工裁剪，用垃圾桶回收；而SMT自动剪废编带机则完全代替人员手动剪废编料带，节省人工成本，在目前人工成本越来越高的情况下，性价比高。

二．设备参数

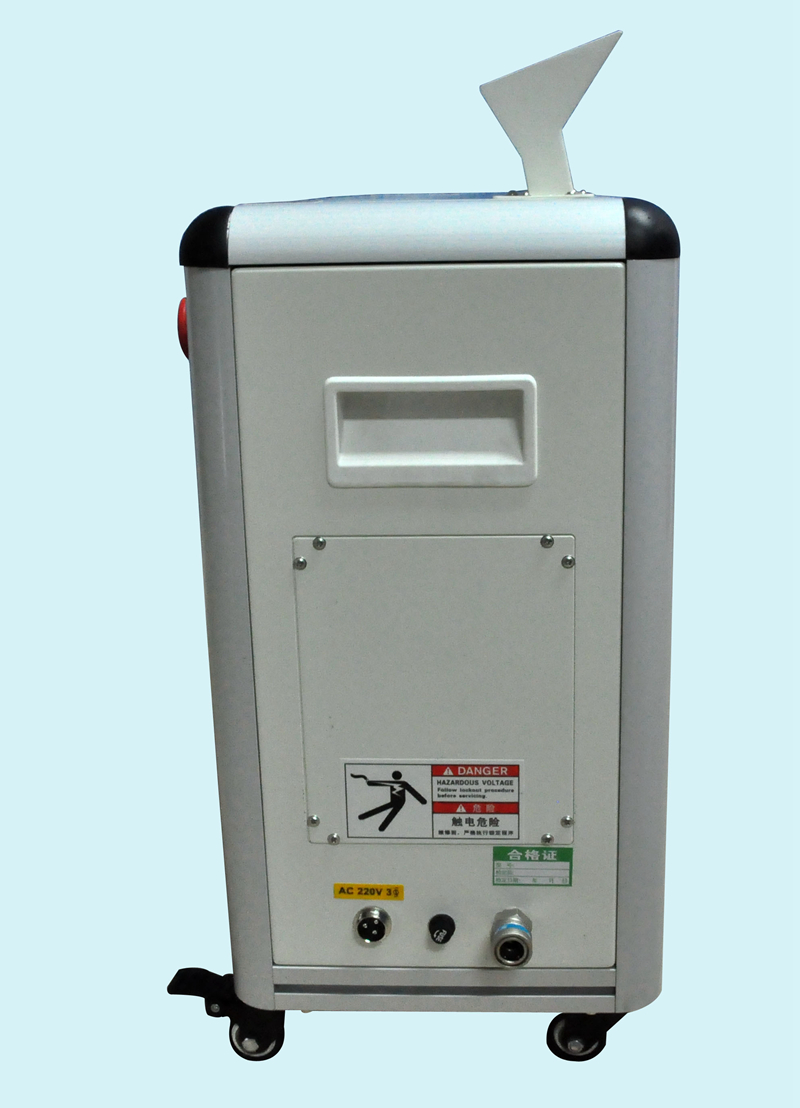

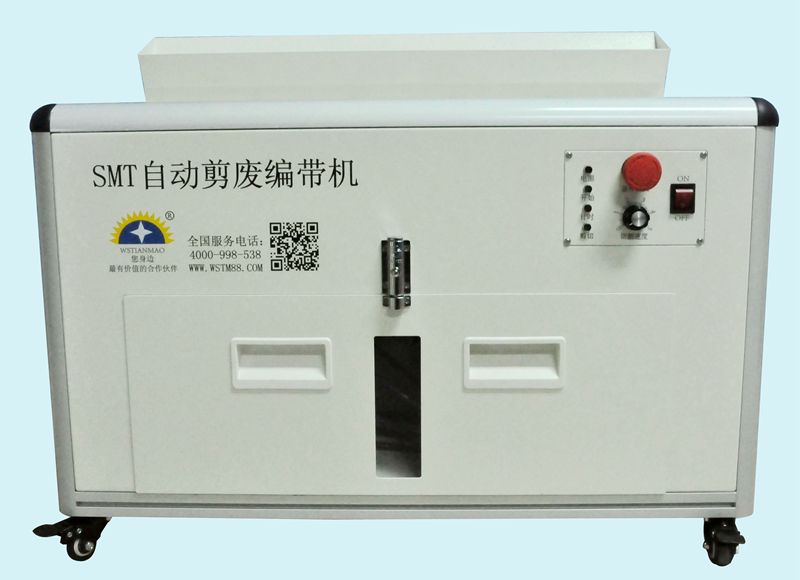

1、设备整体图片：

2、本设备的外形尺寸为：长度804mm×厚度287.5mm×高度610mm

3、本设备的净重重量为：55KG

4、本设备的工作电压为：AC220V

5、本设备的工作气压为：0.7mpa,工作气管的直径为：?8mm

6、本设备的切刀长度为：340mm×2Pcs，材质为：硬质模具钢

7、本设备的切割速度为：1-10分钟可调，操控面板上的数字表示为：

0-不工作；    1：2分钟/次；    2：4分钟/次；

3-：6分钟/次；  4-：8分钟/次；   5：10分钟/次。

三．使用前准备工作：

1、将本设备放置在SMT贴片机前，将二个固定刹车轮放下，防止设备移动。

2、将本设备的气管连接在生产线的气管上，气管接头为：?8mm.

3、将本设备配的1.8m米航空头插座连接在生产线的电源插座上。

注意：电源为AC220v，需要接地；本设备的工作电压为2A，保险管为2A。

四．操作使用说明：

1、设备操作控制面板：

2、根据实际切割需要调整切割速度，切割频率为：1-10分钟，根据本说明第2条第7点说明处理。

3、将需要裁减的废料带放入本设备的导向槽。

4、打开操作面板上的电源开关（将开关拨到ON的位置），电源指示灯、开始指示灯、计时指示灯等三个指示灯亮，表示设备开始进入工作状态。

5、设定好的切割速度到时后，剪切指示灯亮，设备开始切割。

6、如果遇到紧急事件，需要设备暂停工作，按下红色急停开关，设备临时断电，设备停止工作。

五．注意事项：

1、 使用前，请先检查所用电压是否为AC220V，是否与本设备标示的电压相同，插头是否有地线；

2、 设备未安装检查完毕前，请勿连通电源，移动设备时请切断电源；

3、 请勿用湿手插拔电源插头，避免触电危险；

4、 使用前需要检查电源线以及插头是否破损，如果电源线损坏，为了避免危险需由客户公司的维修部门人士更换。

5、 维修本设备时，断电，防止触电危险。

6、 本设备工作时，严禁将手深入料带导向槽，防止设备切刀切坏手。

六． 保养方法：

1、 对本设备保养前，切断电源；

2、 本设备的导轨，禁止用水或酒精擦洗，加防锈油和黄油保养；

3、 不要用任何会损坏设备表面烤漆的研磨工具和溶剂清洁本设备，可用布沾水清洗。

4、 保养设备需要更换刀具或给导轨加黄油时，打开此三维连接码，露出里面的螺丝，拧开螺丝，打开上盖即可。

5、 需要更换刀具时，拧开刀具固定螺丝即可更换；如果更换刀具后有切不断料带的情况时，将螺丝拧紧或松开一点即可。

6、 每月SMT生产线保养设备时，需给导轨加油。

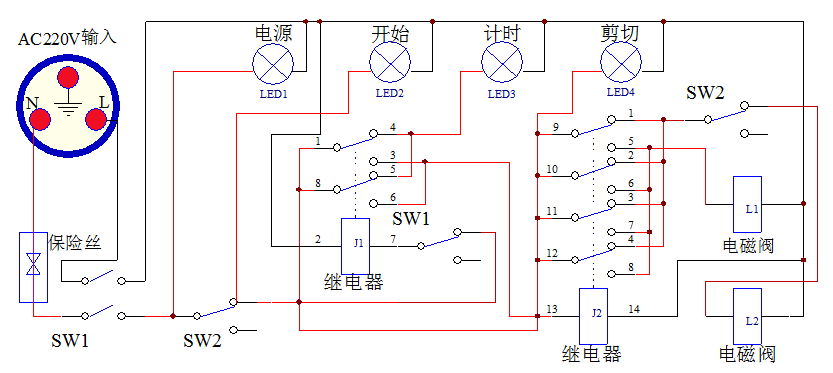

7、 本设备的电路图为：

七．特别说明：

1、本说明书经过仔细校对，本公司保留解释权；

2、如本设备日后有技术改进，不另行通知；

3、本设备产品外观、颜色若有变动，请以实物为准；

4、本说明书内部图片仅供参考。
