1、名词解释：

FPC：FPC是FlexiblePrintedCircuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.。

主要使用在手机、笔记本电脑、PDA、数码摄录相机、LCM等很多产品；

FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性，的可挠性印刷电路。

2、FPC软板、柔性板的分类：柔性线路板、钢柔性线路板。

柔性线路板（柔性印制板）：英文FlexiblePrintedCircuit，缩写FPC，俗称软板；

钢柔性印制板：英文Rigid-FlexPrintedCircuit，（FPC）又称软硬结合板

目前FPC软板一般分为单层板、双层板、多层板、双面板等。

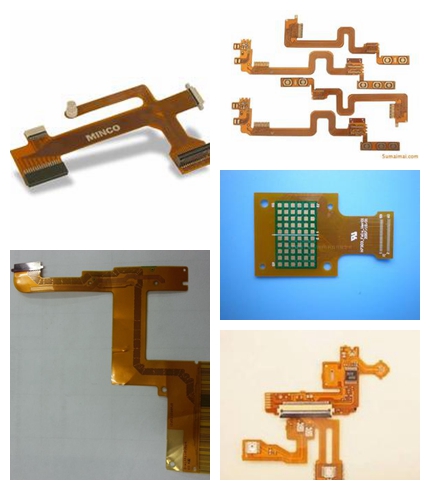

3、FPC软板、柔性板图片：

4、FPC软板、柔性板生产治具：

FPC软板、柔性板的生产加工主要在SMT制程工艺，由于其产品特性决定，在生产的过程中的工艺跟PCBA硬板不一样，需要用到一些辅助的治具。现小编根据18年的SMT工艺经验，来针对FPC软板、柔性板的生产治具做逐一介绍：

A、单片FPC软板、柔性板SMT锡膏印刷：

在锡膏印刷中，需要用到锡膏印刷定位治具，将FPC软板、柔性板固定在贴片治具上面，只有准确的定位，才会保证锡膏印刷的精度。王氏天茂科技根据客户的工艺方案，主要有以下几种锡膏印刷定位治具：

a、铝合金材料的普通锡膏印刷定位治具：

 一般采用10mm厚度的铝合金材料制作，在上面根据客户的FPC软板、柔性板的定位孔来设计固定定位销，采用CNC锣销的加工工艺，保证了定位销的90度垂直度，保证了定位销的精度，也从而保证了FPC锡膏印刷的印刷精度。

在定位治具的外部有3个4mm的定位销，用于固定FPC软板、柔性板的贴片治具；中间的定位销用于定位FPC软板、柔性板。

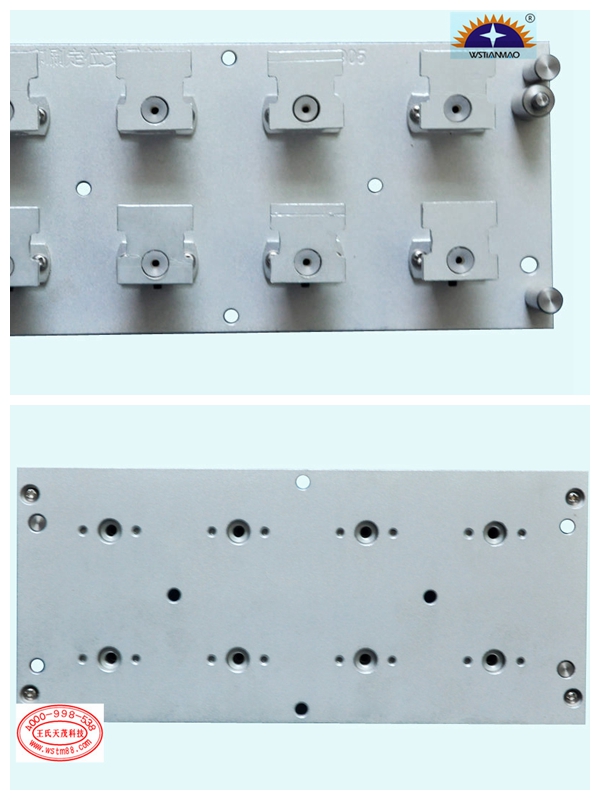

下面图片为王氏天茂科技给日本CASIO卡西欧公司设计生产的FPC软板、柔性板锡膏印刷定位治具。

b、FPC软板、柔性板锡膏印刷定位治具--真空定位治具

 真空定位治具：由于FPC软板、柔性板比较薄，就像一张纸一样。虽然在FPC外部已经靠定位销定位好，但PCB中间的位置还是有轻微的变形，如果有高角度的元器件，就会出现锡膏印刷偏位，导致锡膏印刷偏位的品质不良。

 真空定位治具，就是用真空来吸紧PCB，像硬板一样，就解决了这一问题。目前的全自动锡膏印刷机都有真空泵装置，不会产生任何成本。当然半自动锡膏印刷机是没有的，需要额外增加一台真空泵，不贵750元/台。

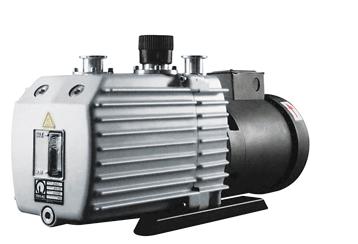

 下面的图片为全自动锡膏印刷机的真空泵：

 王氏天茂科技为了检验真空定位治具的准确度，防止漏气就购买了一台真空泵：

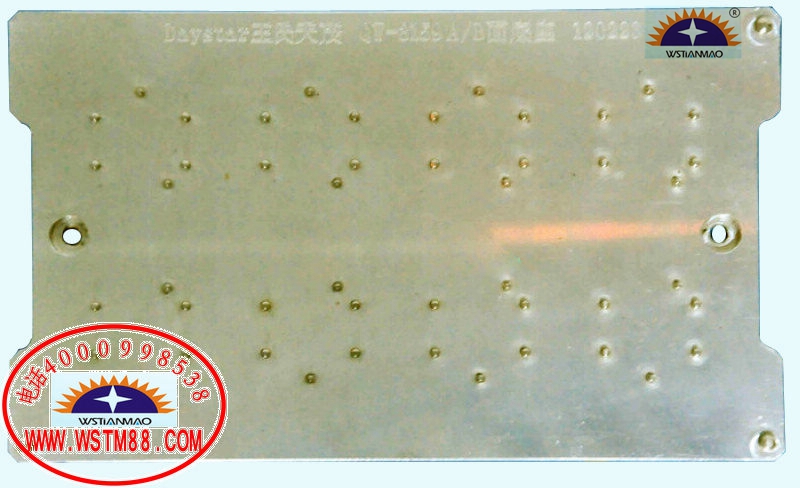

 附件图片一：王氏天茂科技为上市公司奕达电子设计生产的真空定位治具：

 该公司主要帮苹果、三星等客户贴片加工手机、平板用的FPC软板、柔性板，其印刷精度要求在0.001mm；

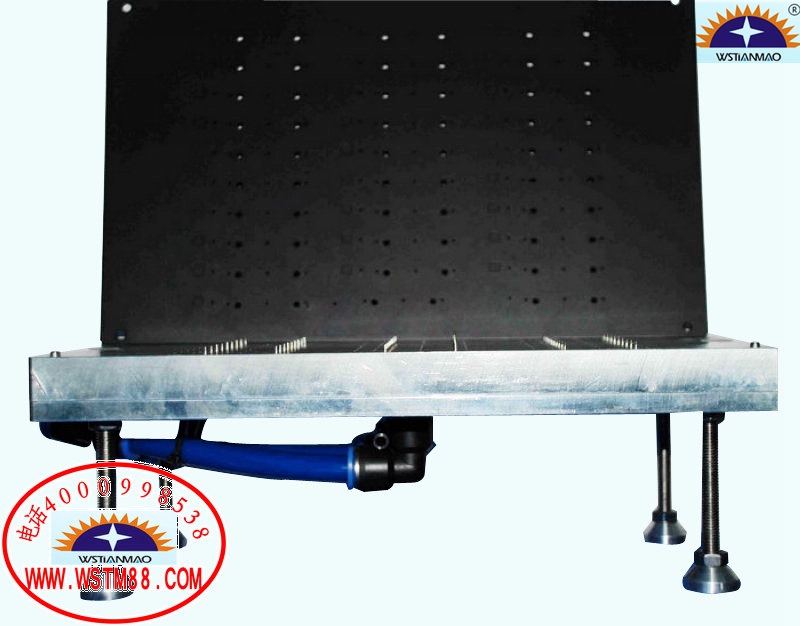

附件图片二：为王氏天茂科技给日本CASIO卡西欧设计生产的锡膏印刷真空定位治具：

 B、多连板FPC软板、柔性板锡膏印刷定位治具：

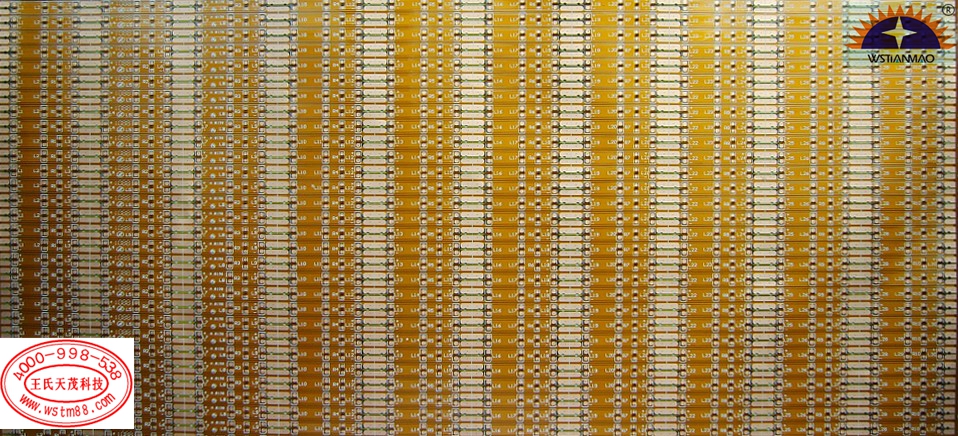

  多连板FPC软板、柔性板：很多公司的FPC软板、柔性板的加工只有几个小CHIPS元件，印刷精度要求不是很严，对FPC的分板切割要求也不是很严，为了提高生产效率，就会做成连板的形式，在贴片过炉后再进行FPC软板的切割。如LED软灯条。

 a、专用的多连板FPC软板、柔性板锡膏印刷定位治具：

  就是针对某一个型号设计的多连板FPC软板、柔性板锡膏印刷定位治具，不能给其他型号通用。目前国内贴片厂商为了节约成本很少用，一般为日资企业、美资企业才会采用。

  b、通用、万用多连板FPC软板、柔性板锡膏印刷定位治具：

  国内SMT贴片厂商采用的这种定位治具：采用活动定位销的模式，使用于多型号的PCB生产。

 C、FPC软板、柔性板贴片+过炉治具、载具、托盘“

  FPC软板、柔性板在贴片过炉的生产中，一定会用到FPC软板柔性板贴片过炉治具载具托盘，当然有些国内贴片厂商为了节省住成本，只贴片不过炉，在炉前就将FPC软板柔性板取下，直接将FPC日本柔性板过回流焊炉，以节省治具钱和电费钱，当然品质也不能保证。

  目前FPC软板柔性板贴片过炉治具载具托盘一般有以下方式：

  a、FPC软板柔性板生产的硅胶载具-涂抹工艺：

  这种硅胶载具采用日本大昌的硅胶设计，有黏贴性（就相当于双面胶），FPC软板柔性板直接黏贴在贴片过炉治具载具托盘上面，不用担心定位移位的问题。这种专用硅胶乃高温350度，可以重复使用2000次。黏贴性失效后，可以再次涂抹硅胶，让它焕发生命！

  这种治具成本比较高（一般尺寸为280元/片），一般日资、美资企业会采用，国内厂商很少采用。

  特别注意：在过炉高温的过程中会产生轻微的二氧化硅成分，如果您的产品对ROHS要求很严，不建议采用。

 b、FPC软板柔性板生产用的耐高温硅胶黏贴纸治具载具托盘：

  上种类型的硅胶载具由于是整个治具表明都涂抹了一层硅胶，但实际上在FPC软板柔性板生产过程中，有些区域是不需要硅胶在黏贴定位的，无形之中就浪费了一些硅胶成本。

  针对这种情况，在王氏天茂科技的建议下（2006年），日本大昌公司设计了一种A3纸大小的像纸一样的硅胶黏贴纸产品，根据实际需要剪裁，在需要的位置黏贴，解决了成本浪费问题。该种产品的成分与硅胶载具一样。

  下面图片中的手指样的就是剪裁下来的自粘性硅胶纸：

 c、耐高温的FPC软板柔性板生产用的 磁性治具载具托盘：

  该种治具采用耐高温的高温磁铁+磁性钢片的形式来定位生产，这种治具的生产成本高，一般为日资企业、美资企业采用。

  高温磁铁（每个高温磁铁采购价位3元/个）：耐温350度不失去磁性，一般的高温磁铁采用直径10mm，厚度为2mm。一般的磁性治具采用的高温磁铁数量为120个左右，实际数量根据客户的FPC软板柔性板尺寸来定。

  磁性钢片（一般为80元/片）：耐高温350度，厚度为0.07mm，不用担心增加锡膏印刷厚度。

  特别说明：如果您的FPC软板柔性板上面有精密的IC元件，对磁性很敏感，不建议采用。

  下面图片为：日本船井电机客户的蓝光DVD磁头生产用的磁性治具（没有IC)

  下面图片为：江西一家公司采用的合成石材料磁性载具

 磁性钢片：

 d、通用、万用的FPC软板柔性板贴片过炉治具载具托盘：

  这种治具一般国内厂商都采用，主要使用于多连板的FPC软板柔性板贴片生产，成本低。王氏天茂的一个客户在09年购买的，现在还在使用。

  PCB印刷贴片过炉定位时，采用美纹胶、高温胶纸张贴的方法生产（会浪费美纹胶、高温胶纸）

  下面图片为：2mm的美国ALCOA（美国铝业）公司的7075-T6系列铝合金材料的FPC软板柔性板贴片过炉治具载具托盘：

  下面图片为：3mm/4mm的合成石材料的FPC软板柔性板贴片过炉用的治具载具托盘：

  e、专用的FPC软板柔性板真空贴片过炉治具载具托盘：

   针对某专用型号设计，真空工艺。目前奕达电子采用的就是这种模式。

  综上所述：在FPC软板柔性板的SMT贴片加工过程中，采用的印刷定位治具、贴片过炉治具就是上述几种方法，希望能给您带来一些启示和建议，能对您有所帮助。
