[PCBA功能测试系统 | PC端测试治具]

产品简介：十项全能，一测全检 —— 为electronic-fixture PCBA提供静态电流、激活、工作、保护、充电等全功能自动化测试，确保每一片PCBA性能达标。
咨询热线：26016267

产品详情

electronic-fixture

一、产品概述

简介：

electronic-fixture的PCBA（印刷电路板组件）是其控制核心，负责电池管理、加热输出、安全保护、充电控制等关键功能。如果PCBA存在静态电流超标、保护功能失效、充电异常等问题，会导致产品续航短、发热异常、安全隐患甚至无法使用。传统人工测试只能逐项检查，效率低、易遗漏，且无法模拟边吸边冲等复杂工况。

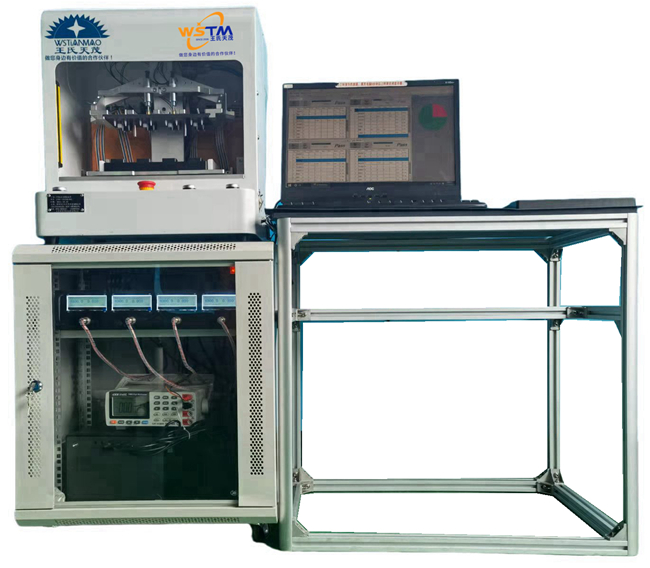

[产品名称：electronic-fixture PCBA功能测试系统]是一款专为[electronic-fixture整机厂、PCBA供应商及IQC来料检验] 设计的[ATE自动化测试设备]。系统由钣金结构测试治具 + PCBA测试系统 + 控制机柜三部分组成，能够一次性完成静态电流测试、激活测试、工作状态测试、短路保护测试、过吸保护测试、低压保护测试、充电测试、边吸边冲测试、充电器移除测试、负载阻值监控测试等十项核心功能验证。测试参数可根据客户需求定制，测试数据自动上传MES，实现PCBA质量的全面管控。

产品定位：核心产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：静态电流测试

描述：在PCBA不上电或待机状态下，测量其静态功耗电流。系统自动判断是否在合格范围内（如≤5μA）。

效益：确保PCBA在待机状态下不会过度耗电，延长产品续航时间。

功能2：激活测试

描述：模拟用户抽吸动作（如气流传感器触发或按键唤醒），检测PCBA能否正常从待机状态切换到工作状态。

效益：确保PCBA唤醒灵敏，避免“吸不动”或“反应迟钝”等用户体验问题。

功能3：工作状态测试

描述：在PCBA正常工作（加热输出）时，监测其工作电流、电压、输出功率等参数，判定是否符合设计标准。

效益：确保PCBA在工作状态下输出稳定，保证雾化效果一致性。

功能4：短路保护测试

描述：系统模拟负载短路工况（通过继电器将输出端短接），检测PCBA是否能在规定时间内（如<1ms）切断输出，并记录保护动作时间。

效益：验证短路保护功能可靠性，避免因短路导致的电池爆炸、起火等安全事故。

功能5：过吸保护测试

描述：模拟长时间连续抽吸（超过单次最大允许时长，如8秒），检测PCBA是否能够自动切断输出，实现过吸保护。

效益：防止用户单次吸食时间过长导致发热丝烧毁或有害物质释放，保障使用安全。

功能6：低压保护测试

描述：通过可编程电源将电池电压降至保护阈值以下（如3.0V），检测PCBA是否能够识别低电压并禁止加热输出。

效益：确保PCBA在电池电量过低时能够自动保护，避免电池过放损坏。

功能7：充电测试

描述：模拟接入充电器（5V USB），检测PCBA的充电电流、充电电压、充电指示灯状态等参数，判定是否符合设计标准（如充电电流0.5A-1A）。

效益：确保充电功能正常，避免充不进电、充电过热等问题。

功能8：边吸边冲测试

描述：在PCBA处于充电状态的同时，模拟用户抽吸动作，检测PCBA是否能够同时处理充电和输出两种工况，监测电流、电压是否稳定。

效益：验证PCBA在边充电边使用场景下的稳定性和安全性，避免死机、重启或输出异常。

功能9：充电器移除测试

描述：模拟充电器突然拔出的场景，检测PCBA是否能从充电状态平滑切换回电池供电状态，无异常重启或输出错误。

效益：确保PCBA在热插拔场景下的稳定性，避免用户意外操作导致设备异常。

功能10：负载阻值监控测试

描述：系统测量PCBA输出端的负载阻值（模拟雾化芯），判定是否在合格范围内（如1.0Ω-1.5Ω）。同时可检测PCBA对负载阻值的识别精度。

效益：确保PCBA能够准确识别不同阻值的雾化芯，输出匹配的功率，保证雾化效果一致。

功能11：扫码启动与MES数据上传

描述：操作员扫描PCBA SN码后，系统自动调用对应测试参数，启动全部十项测试。测试完成后，所有数据自动上传至MES系统。

效益：实现“一物一码”的完整测试追溯，满足大客户数字化质量管理要求。

三、技术亮点/独特卖点

亮点1：十项全能，一机覆盖PCBA全功能测试

行业内多数测试方案仅覆盖3-5项功能。我们的系统一次性完成静态电流、激活、工作状态、短路保护、过吸保护、低压保护、充电、边吸边冲、充电器移除、负载阻值监控等十项测试，无需多台设备流转，效率提升3倍以上。

亮点2：边吸边冲模拟，行业领先的复杂工况测试

边吸边冲是用户真实使用场景中的常见工况，但对PCBA的电源管理能力要求极高。我们的系统能够同时模拟充电接入和抽吸动作，实时监测电流、电压波动，有效发现电源管理芯片的潜在缺陷。

亮点3：保护功能量化验证，不止于通断测试

短路保护、过吸保护、低压保护不仅是“有”或“无”，更要求动作时间、恢复时间等量化指标。我们的系统能够精确测量保护动作时间（精度1ms），确保保护功能真正可靠。

亮点4：模块化测试治具，快速换型

针对不同型号PCBA的测试点位置、接口定义差异，治具采用模块化探针板和定位块设计。换型时只需更换探针板和定位块，15分钟内完成切换，一套系统可兼容多款产品。

亮点5：测试参数全可编程，灵活适配

所有测试项的阈值（静态电流上限、保护电压值、充电电流范围、负载阻值范围等）均可在软件中自由设定，并支持按产品型号保存配方。换型时一键调用，无需重新编程。

亮点6：王氏天茂工装夹具一站式定制能力

作为工装夹具厂家，我们不仅提供PCBA功能测试系统，还可配套提供SMT过炉治具、分板治具、装配夹具等全系列产品，助客户实现electronic-fixture生产线的工装一站式采购。

四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案（单功能/简易工装）
1	测试覆盖	十项全能：静态电流/激活/工作状态/短路保护/过吸保护/低压保护/充电/边吸边冲/充电器移除/负载阻值监控	仅测3-5项，覆盖不足50%
2	边吸边冲测试	支持，可模拟真实复杂工况	不支持，无法验证电源管理性能
3	保护动作时间	量化测量，精度1ms	仅判断通断，无时间量化
4	测试效率	十项全自动，单板约15-20秒	分步测试，需1分钟以上
5	换型能力	模块化探针板+配方管理，15分钟换型	需重新设计治具，周期长
6	数据追溯	自动上传MES，含十项详细数据	人工记录或无数据
7	负载阻值监控	支持，可验证阻值识别精度	不支持或无量化
8	客户案例	立讯精密、美的等头部客户已验证	多为小型工厂，缺乏背书
9	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障

五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	electronic-fixture PCBA功能测试系统
2	型号	WSTM-ECIG-ATE系列
3	测试对象	electronic-fixture PCBA（含控制芯片、电源管理、输出驱动、保护电路）
4	测试项目	静态电流、激活、工作状态、短路保护、过吸保护、低压保护、充电、边吸边冲、充电器移除、负载阻值监控（共10项）
5	设备组成	钣金结构测试治具 + PCBA测试系统 + 控制机柜
6	静态电流测量	0-100μA，精度±0.5μA
7	工作电流测量	0-20A，精度±1%
8	电压测量	0-30V，精度±0.5%
9	负载阻值测量	0-10Ω，精度±1%
10	保护动作时间测量	精度1ms
11	充电模拟	5V USB，电流0-2A可编程
12	电池电压模拟	可编程电源，0-30V可调
13	抽吸模拟	气流传感器触发或电子负载切换
14	测试工位	标配1工位（可扩展至2/4工位）
15	控制方式	工控机 + 测试软件，扫码启动
16	数据接口	以太网 / RS485，支持MES上传
17	配方存储	支持100种以上PCBA型号参数
18	工作电压	AC 220V 50Hz
19	工作气压	0.4-0.6 Mpa（用于气动压合）
20	外形尺寸	按PCBA尺寸定制（典型：600×500×400mm）
21	重量	约40-60 KG

购买/获取方式：

价格：根据测试项目数量、工位数量、是否带边吸边冲模拟等配置报价，请联系销售工程师获取详细方案。

购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示：欢迎寄送electronic-fixture PCBA样品至我司实验室，免费进行功能测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. electronic-fixture整机厂（如合元集团、麦克韦尔等）的产线及IQC。

2. electronic-fixture PCBA供应商（为整机厂提供控制板的厂商）。

3. electronic-fixture研发实验室（用于新PCBA方案的性能验证）。

使用场景：

1. 产线最终测试（FVT）：PCBA贴片完成后，进行十项全功能测试，确保每一片PCBA性能达标。

2. 来料检验（IQC）：对供应商提供的PCBA进行批量测试，拦截静态电流超标、保护功能失效等不良品。

3. 研发验证测试：新PCBA方案开发阶段，用系统验证各项保护功能是否满足设计规范。

4. 客退品分析：对客诉产品中的PCBA进行复测，精准定位失效项（如过吸保护失灵、充电异常等）。

5. 供应商质量改善：定期抽检供应商来料，用十项测试数据评估PCBA质量稳定性，推动供应商改进。

案例研究：

背景：某知名electronic-fixture客户（合元集团）在量产中发现，部分批次产品出现“充电发热严重”和“偶尔无法激活”的客诉，单月客诉率约1.2%。经排查，分别是充电管理芯片批次不良和气流传感器灵敏度偏差导致。原有测试仅做工作电流和简单充电测试，无法覆盖边吸边冲和激活灵敏度。

方案：引入王氏天茂定制的electronic-fixture PCBA功能测试系统，在产线增加十项全功能测试工站，特别增加边吸边冲测试和激活灵敏度量化测试。

成果：上线后，成功拦截了充电管理芯片不良批次和气流传感器灵敏度超标批次，相关客诉下降95%。客户生产总监评价：“以前我们只能测个大概，现在静态电流、保护动作时间、边吸边冲稳定性都能量化，王氏天茂测试治具真正帮我们把住了PCBA质量关。”

七、用户价值

受益1：杜绝充电安全隐患—— 通过充电测试和边吸边冲测试，100%拦截充电管理异常的PCBA。

受益2：消除激活失败客诉—— 激活测试量化灵敏度，确保每一片PCBA唤醒灵敏。

受益3：保障保护功能可靠—— 短路保护、过吸保护、低压保护动作时间量化验证，确保安全。

受益4：提升产线效率—— 十项全自动测试，单板仅需15-20秒，比人工分步测试快3倍以上。

受益5：降低返修成本—— 在SMT阶段拦截不良PCBA，避免组装成整机后才发现，节省拆解成本。

受益6：满足大客户审核—— 合元、麦克韦尔等客户要求供应商具备PCBA全功能ATE测试能力，该系统是验厂必备。

受益7：数据驱动供应商改善—— 长期积累的十项测试数据，可帮助评估不同批次、不同供应商的PCBA质量稳定性。

综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式PCBA功能测试解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您的electronic-fixture产品在电气性能和安全性上达到行业领先水平。
