在高端音响、扬声器、听筒及麦克风等电声产品的研发与生产过程中，声学性能检测是确保产品品质的核心环节。这类检测对测试环境的本底噪声要求极为严苛——外界环境的微小噪声干扰（如产线设备运转声、人员交谈声、空调风声等）都可能耦合进入测试传声器，导致频率响应曲线失真、失真度（THD）测量值偏高、灵敏度标定偏差等检测结果不准确问题。

然而，标准市场上的通用隔音箱产品往往难以满足高端音响产品的检测精度要求。本设备是Swissvoice HK LTD非标定制的声学检测隔音箱——Swissvoice是一家拥有超过百年历史的瑞士语音通信设备企业，专门从事电力测量仪器装置，是语音通信设备的市场领导者，其音响产品出口欧美国家，对声学检测环境的标准远高于常规消费级产品-。客户此前采用目前市场上通用隔音箱产品进行检测，产品在国内检测合格，但出口到欧美国家后达不到当地标准。历时2个月，由欧美声学工程师设计，王氏天茂生产而成-1。

本设备属于高品质非标定制的声学检测隔音箱（又称隔音测试箱、静音测试箱、噪声测试箱、隔声箱、消声箱/消音箱、无响箱、声学屏蔽箱），通过特殊的三层复合壁板结构与精密密封设计，在箱体内部营造一个外界噪声被高度隔离的低本底噪声测试环境，确保电声产品各项声学参数的测量数据真实可靠，满足欧美市场的严苛检测标准。

核心产品 / 高端电声产品专用非标定制声学检测隔音箱解决方案

直供 + ODM/OEM定制（可根据客户产品尺寸、检测标准及隔音等级要求定制隔音箱规格）

描述：

隔音箱的核心功能是为待测电声产品提供一个超低本底噪声的声学检测环境。箱体通过三层复合壁板结构将外界环境噪声高度隔离，在箱体内部形成稳定的低噪声检测空间。隔音箱为电声产品的噪音检验提供隔音检测环境，适用于扬声器、听筒、麦克风单体及模组等产品的性能测试-。

对于Swissvoice生产的出口欧美音响产品而言，常见的声学检测项目包括：

1. 扬声器频率响应测试： 测量扬声器在规定频率范围内（如20Hz-20kHz）的声压级输出曲线，验证频响平坦度与一致性；

2. 总谐波失真（THD）测量： 测量扬声器在额定功率下的谐波失真值，欧美高端音响产品对THD的要求通常极为严格；

3. 麦克风灵敏度标定： 在低本底噪声环境中使用标准声源对麦克风进行灵敏度标定，确保每只麦克风的输出电平一致；

4. 信噪比（SNR）验证： 测量产品在额定输出下的信号-噪声比值；

5. 异常音（Rub & Buzz）检测： 检测扬声器在大功率驱动下是否存在碰圈、擦圈、杂音等隐性制造缺陷。

效益：

隔绝外界噪声干扰后，上述各项声学参数的测量数据真实反映产品自身的声学特性，避免了因环境噪声耦合导致的测量误差。Swissvoice此前使用通用隔音箱在国内检测合格但出口欧美不达标的问题得以根本解决——本隔音箱由欧美声学工程师按国际标准设计，确保检测结果满足欧美市场的法规与客户标准-1。

描述：

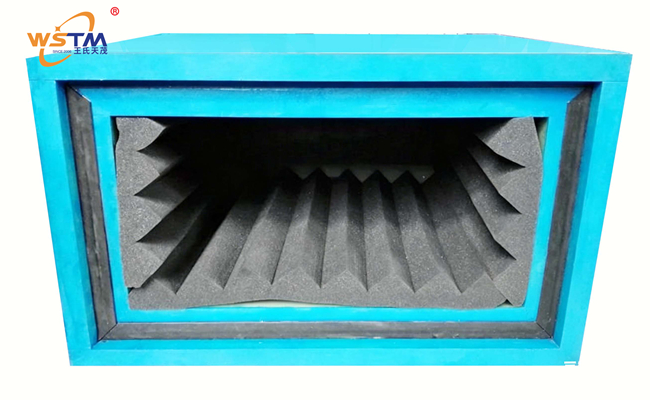

隔音箱采用特殊设计的三层复合壁板结构，每层壁板厚度为70mm，由内向外依次为：内壁25mm进口FR4玻仟板（一种由无碱玻璃纤维布浸渍环氧树脂经热压制成的高性能复合材料，具有优异的机械强度、绝缘性能及声学阻尼特性）+ 中壁20mm不锈钢板（利用高密度金属材料对声波的高反射特性，构成隔声结构中的核心质量层）+ 外壁25mm进口FR4玻仟板（与内壁对称设计，形成双层复合材料夹持金属层的复合隔声构型）-1。

这种“复合材料-高密度金属-复合材料”的三明治式壁板构型不仅提供良好的隔声性能，还具备防潮、防火、防腐蚀等环境适应性，适用于产线和实验室中电子设备及产品的音频和噪声测试-。三层壁板之间采用密封胶粘接，各接合面通过高精度加工确保无缝隙，杜绝因漏声孔洞导致的隔声量下降。

效益：

三层复合壁板结构利用不同材料的声阻抗差异——声波从空气进入内壁FR4、再进入不锈钢、再进入外壁FR4、最后辐射至外界空气——在每个界面处产生反射损耗，配合不锈钢层的质量定律隔声效应，在全频段实现了较高的隔声量。相比普通单层钢板隔音箱，三层复合结构在低频段的隔声能力显著增强，为电声产品的精密检测提供了稳定可靠的低噪声测试空间。

描述：

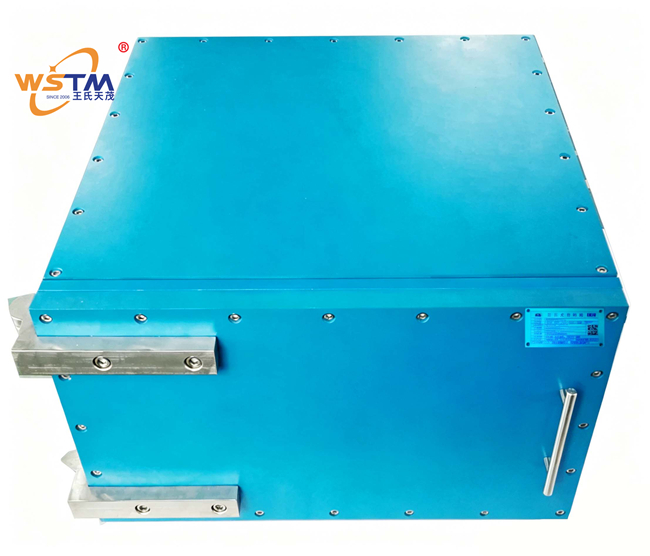

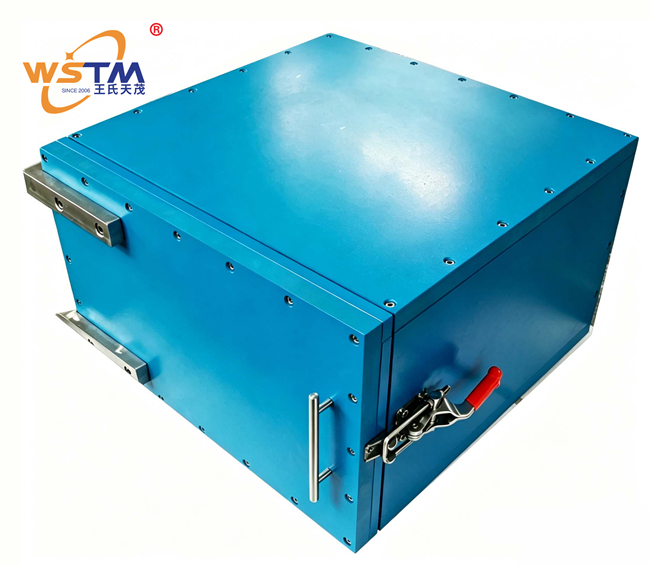

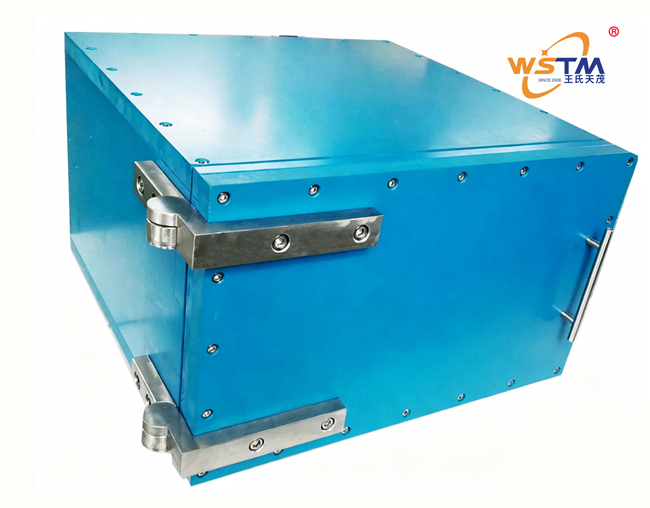

隔音箱配备经过精密加工的密封门，门体采用与箱体一致的复合壁板构造。门框与箱体之间的接合面设有弹性密封条，关门后密封条被均匀压缩，确保门缝处无漏声通道。门锁机构通过多级锁紧将门体与箱体紧密压合。隔音箱外形尺寸为长度646mm、高度396mm、宽度648mm，内壁可用空间为长度430mm、高度150mm、深度400mm，整台隔音箱重量达350公斤-1。

效益：

350公斤的设计重量源自三层复合结构壁板与密封构造的实物质量体现，这一重量也有效降低了箱体自身的共振幅值。高密封性门结构确保每次关门后隔音箱的隔声性能保持一致，测试数据可重复性好。

描述：

隔音箱外壁采用蓝色防静电烤漆处理-1。烤漆工艺使外壁表面平整光滑、色彩均匀，具有优良的耐腐蚀性、耐磨性及抗划伤性。防静电烤漆涂层可有效耗散箱体表面积累的静电电荷，防止静电放电对箱内待测电声产品中的敏感电子元件造成损伤。

效益：

蓝色防静电烤漆兼顾了外观品质与功能性防护——美观的蓝色箱体适合在实验室及产线环境中长期使用，防静电功能消除了静电击穿待测产品内电路的风险。

描述：

本隔音箱为Swissvoice HK LTD非标定制产品，由欧美声学工程师设计、王氏天茂生产制造，历时2个月完成-1。隔音箱的应用场景十分广泛——在实验室研发阶段可用于电声产品的电声参数测试，在生产产线可用于产品的在线全检，在品质管理领域可用于噪声、振动与异音检测-。隔音箱适用于电声产品（如音响、扬声器、听筒、麦克风、耳机等）的性能测试，也适用于各种机械、机电、轻工、家用电器等产品的噪声测定和科学实验-。

效益：

根据客户产品的具体尺寸、检测标准及隔音等级要求独立设计，确保隔音箱的隔声性能完全匹配产品的检测精度需求。产线级在线检测可用本隔音箱替代传统的静音房，大幅降低基础设施建设成本与占地面积。

采用内壁25mm进口FR4玻仟板+中壁20mm不锈钢+外壁25mm进口FR4玻仟板的三层复合壁板构型，总壁厚达70mm，将复合材料的阻尼吸声特性与金属板材的质量定律隔声效应有机结合。这种复合构型在低频段的隔声能力相比普通单层钢板隔音箱有显著提升，满足了Swissvoice出口欧美音响产品对检测环境的高标准要求。

整台隔音箱重量达350公斤，厚重的壁板有效降低了箱体在环境振动激励下的共振幅值，为箱内的传声器及待测产品提供了稳定的基准平台。

本隔音箱由欧美声学工程师历时2个月设计完成，设计过程中已充分考虑了欧美市场对音响产品声学检测的国际标准要求。相比市场上成品标准隔音箱“在国内检测合格但出口不达标”的问题，本隔音箱从根本上解决了高端音响产品出口欧美面临的标准差异难题-1。

蓝色防静电烤漆不仅使隔音箱外观美观专业，也提供了有效的静电耗散防护，保障箱内待测产品的敏感电子元件在测试全程不受静电放电威胁。

操作员在使用声学检测隔音箱过程中，须严格遵守以下规范，确保检测结果的准确性和设备的使用寿命。

1. 放置位置要求： 隔音箱应安放于远离强振动源、强电磁场及强热源的区域。产线上的冲压设备、气动装置、大型电机等强振动源会将机械振动传递至隔音箱结构并耦合至内部传声器，干扰低频段的声学测量结果-。放置地面应水平稳固，环境温度宜控制在15-30℃，相对湿度宜控制在45%-75%RH，避免因环境剧烈变化导致隔音箱结构变形或密封材料老化。

1. 门体操作： 开启或关闭隔音箱门时动作应平缓均匀，避免猛烈开合或撞击。关闭门体后确认锁紧机构已完全到位、门与箱体之间的密封条已均匀压合。门体关闭不到位会形成漏声通道，导致外部噪声泄漏进入箱内，底噪升高后测试数据的重复性与准确性将受到显著影响。

2. 待测产品与传声器放置： 待测音响产品、扬声器或麦克风应在隔音箱内部放置稳固——使用夹具或定位工装将产品固定于箱内指定测试位置，确保产品与测量传声器之间的相对距离和角度在批次测试中保持一致。传声器应避免正对箱体内壁的硬反射面，以减少箱内反射声对测量结果的干扰。

3. 过线孔密封： 如果测试需要通过线缆将箱内待测产品与箱外仪器连接，须使用隔音箱后面板预留的专用过线孔进行走线。线缆穿入后应使用孔塞或密封胶将过线孔充分密封，避免过线孔成为漏声通道。严禁通过门缝强行走线，这会严重破坏隔音箱的密封性。

4. 避免过载声压： 在隔音箱内进行扬声器大功率测试时，应注意避免长时间在极限声压级下运行。过度的声压级可能对箱体内的吸声结构或密封材料产生疲劳损伤，降低隔音效果的长期稳定性-。

5. 关门测试原则： 每次开始声学测量前，必须确认隔音箱门已完全关闭、锁紧机构已到位、过线孔已密封、箱内无其他无关物品。隔音门的密封性是隔音效果的重要保障-。测试过程中严禁打开箱门。

6. 禁止擅自改动箱体结构： 严禁对隔音箱的壁板进行钻孔、切割、焊接等任何改动。壁板一旦被破坏，其隔声性能将不可逆地下降。如有增加接口、夹具或调整内部布局的需求，须联系王氏天茂进行专业评估与改造-。

1. 箱内清洁与干燥： 保持隔音箱内部的清洁和干燥至关重要。由于隔音箱内部空间相对封闭，且用于精密声学测量，任何微小的灰尘或水分都可能对声学环境产生不良影响-。建议定期（每周）用无尘布轻拭箱体内壁，清除积尘。严禁使用水或湿布清洁内壁——FR4玻仟板受潮后其声学阻尼特性可能发生变化。若产品在测试过程中可能产生冷凝水，测试前应先确认箱体内壁干燥。

2. 密封条检查： 定期（建议每月）检查门框密封条的弹性与完整性，确认密封条无老化、硬化、开裂或永久压缩变形。若密封条弹性下降或出现裂纹，须及时更换以确保门关闭后的密封性能。

3. 外壁清洁与防静电维护： 外壁蓝色防静电烤漆表面可用干燥或微湿的软布轻拭，严禁使用含有强酸、强碱或有机溶剂的清洁剂，以免损伤烤漆层及防静电涂层。建议每季度检查一次防静电烤漆层的导电连续性（表面电阻值）。

4. 长期停用存放： 若隔音箱需长期停用，应在箱内放置干燥剂，关闭箱门密封存放于干燥通风的环境中。重新启用前应检查密封条状态、过线孔密封情况及箱壁有无受潮迹象，确认各项功能正常后再投入检测使用。

王氏天茂（WSTM）与行业竞争对手对比表

（Swissvoice）声学检测隔音箱技术规格表

定制采购信息表

Swissvoice HK LTD生产的音响产品在产线总装完成后，需逐台进行声学性能全检。待测产品被放入隔音箱内的固定夹具上，测量传声器对准产品的扬声器单元或麦克风孔。关闭隔音箱门并确认密封条已均匀压合、过线孔已密封后，操作员通过外接的音频分析仪或电声测试系统向待测产品馈入标准测试信号（如扫频正弦信号、粉红噪声或标准语音信号），同时通过传声器采集产品输出的声信号，分析频率响应曲线、总谐波失真（THD）、灵敏度及信噪比等核心声学参数。全部测试完成后打开隔音箱门取出产品，良品流入包装工序，检测数据存档备查。

Swissvoice HK LTD是一家拥有超过百年历史的瑞士语音通信设备企业，其生产的音响产品出口欧美国家，对声学检测环境的标准远高于常规消费级产品-。在导入王氏天茂定制声学检测隔音箱之前，客户采用目前市场上通用隔音箱产品进行产线声学检测，产品在国内检测合格，但出口到欧美国家后达不到当地标准——经分析确认为检测环境本底噪声偏高所致。通用隔音箱的隔声量无法满足Swissvoice对高端音响产品频率响应、失真度等参数的精密检测要求。

Swissvoice委托欧美声学工程师进行隔音箱的独立设计，并将制造委托给王氏天茂。王氏天茂严格按照欧美声学工程师的设计图纸与技术要求，采用内壁25mm进口FR4玻仟板+中壁20mm不锈钢+外壁25mm进口FR4玻仟板的三层复合壁板构型（总厚70mm），历经2个月完成高品质隔音箱的生产-1。

隔音箱交付上线后效果显著：

检测标准达标： 新的定制隔音箱满足了出口欧美市场的声学检测标准，解决了此前“国内合格、欧美不达标”的长期痛点；

检测数据可靠： 三层复合壁板结构使隔音箱内部本底噪声显著降低，传声器采集的声信号真实反映了产品自身的声学特性，频率响应曲线不再受环境噪声干扰；

品牌信誉维护： Swissvoice出口产品因声学性能不达标导致的客户投诉与退货问题得到根本解决，品牌在国际市场的质量信誉得以巩固；

产线检测效率保障： 隔音箱的密封门结构与稳定隔声性能确保批次测试条件一致，产线检测效率与数据重复性均满足量产节拍要求。

本隔音箱由欧美声学工程师设计，满足了高端音响产品出口欧美的国际声学检测标准要求。彻底解决了此前采用市场通用隔音箱“国内检测合格、出口欧美不达标”的痛点。

内壁25mm进口FR4玻仟板+中壁20mm不锈钢+外壁25mm进口FR4玻仟板的三层复合壁板（总厚70mm），将复合材料阻尼吸声特性与金属板质量隔声效应有机结合。在全频段实现较高的隔声量，为扬声器频率响应、THD失真度、麦克风灵敏度及信噪比等精密声学参数的测量提供了稳定的低本底噪声检测环境，确保各项声学检测数据真实反映产品自身的性能。

350公斤的设计重量有效降低了隔音箱在环境振动激励下的自振幅值，为传声器及待测产品提供了稳定的测量基准平台。箱体结构采用密封粘接与高密封性门设计，杜绝漏声通道，确保每次测量的环境条件一致，批次产品的测试数据可比性强、重复性高。

根据客户产品尺寸、检测标准及隔音等级量身设计，内部可用空间、传声器安装位置、夹具接口及过线孔布局可按需定制。王氏天茂自2006年以来深耕非标定制自动化设备与工装治具领域，具备承接高要求声学隔音箱定制项目的技术实力与交付经验。
