本SMT自动剪料带机，王氏天茂科技已经申请注册了发明专利，专利号：2015207066372

 一、产品概述

简介：

在SMT贴片生产过程中，贴片机供料器（Feeder）用完的料带（纸质或塑料载带）需要及时剪断回收，否则会堆积缠绕，影响设备运行。传统人工使用剪刀手动剪带，不仅效率低、劳动强度大，而且剪下的料带长短不一，回收不便，还存在操作员被供料器夹伤的风险。

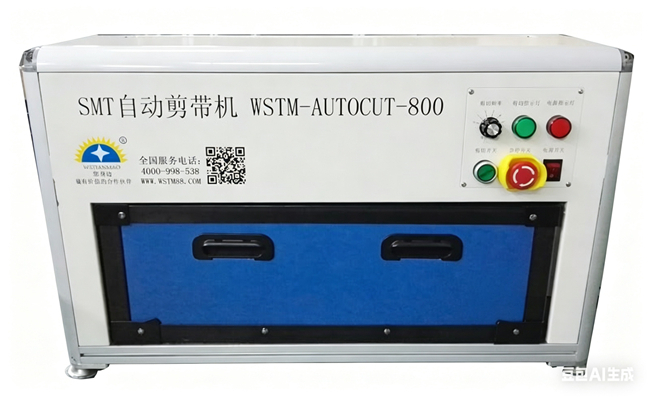

[产品名称：SMT剪料带机 / 全自动剪带机]是一款专为[SMT贴片车间、EMS电子制造服务企业] 设计的[自动化料带处理设备]。设备采用伺服电机驱动+滚刀/剪刀模组，可自动感应料带伸出长度，精确剪切成设定长度（10-50mm可调），并可选配真空收集系统将碎料直接吸入回收桶。设备可适配8mm、12mm、16mm、24mm等多种规格料带，支持单通道或多通道（4/8/12通道）并行剪切。PLC+触摸屏控制，剪切速度、长度可编程，大幅提升产线自动化水平和5S管理效果。

产品定位：增值产品 / SMT产线辅助设备

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：自动感应与精确剪切

· 描述：设备配置光电传感器，实时检测料带伸出长度。当料带达到设定长度时，伺服电机驱动剪刀或旋转滚刀快速切断，剪切精度±1mm。剪切长度10-50mm可编程，适应不同回收要求。

· 效益：剪下的料带长度一致，便于回收打包，杜绝人工剪带长短不一的问题。

功能2：多通道并行剪切

· 描述：设备可配置4/8/12个独立剪切通道，每个通道对应一台贴片机的废料带出口。各通道独立感应、独立剪切，互不干扰。

· 效益：一台设备可同时服务多条贴片线，节省设备投资和车间空间。

功能3：适配多种料带规格

· 描述：通过快速更换导料槽和剪切模组，设备可兼容8mm、12mm、16mm、24mm、32mm宽度的纸质或塑料载带。切换时间不超过5分钟。

· 效益：适应SMT车间多种供料器类型，无需为每种料带配置专用剪带机。

功能4：真空回收与计数

· 描述：剪切后的碎料通过真空吸附系统自动吸入回收桶，避免散落地面。系统可累计剪切次数，当回收桶满时自动报警提示。

· 效益：保持车间整洁，符合5S管理要求；自动计数便于统计料带消耗量。

功能5：安全防护与防卡料

· 描述：设备配备防护罩和急停按钮，剪切区域有互锁开关，开门即停机。内置防卡料检测，当料带堵塞时自动反转并报警。

· 效益：保障操作员安全，避免因料带卡滞损坏设备。

功能6：PLC+触摸屏控制

· 描述：采用PLC控制，触摸屏设置剪切长度、剪切速度、通道使能等参数。可存储多组配方，换线时一键调用。

· 效益：操作简便，新员工5分钟即可掌握。

功能7：非标定制能力

· 描述：可根据客户产线布局定制：

o 通道数量（最多24通道）

o 料带宽度（可扩展至56mm）

o 回收方式（真空吸入或重力滑落）

o 与贴片机信号联锁（剪带完成后通知贴片机继续送料）

· 效益：完美融入客户现有产线。



三、技术亮点/独特卖点

亮点1：多通道并行，效率倍增

相比单通道手动剪带机，多通道设计让一台设备服务多台贴片机，操作员无需频繁移动。

亮点2：精确长度控制

伺服电机+传感器闭环控制，剪切长度一致性好，避免人工剪带长短不一导致回收袋难封装。

亮点3：防卡料自动处理

遇到料带变形或堵塞时，设备自动反转退出，避免强行切断损坏刀具或电机。

亮点4：快速换型

模块化导料槽和剪刀组件，5分钟切换料带规格，适合多品种SMT产线。

亮点5：与贴片机联动（可选）

可接收贴片机“料带用完”信号，自动完成剪切，并反馈“已剪完”信号，实现闭环控制。

亮点6：王氏天茂工装治具一站式配套

作为测试治具厂家，我们同步提供王氏天茂过炉载具、王氏天茂测试治具等，满足SMT产线全面工装需求。



四、和竞争对手相比的优势



序号	对比维度	王氏天茂WSTM解决方案	市场普通手动剪带机/单通道剪带机
1	自动化程度	全自动感应剪切，无需人工操作	人工拉出料带、手动按压剪切
2	通道数量	4/8/12通道并行，可扩展至24通道	1-2通道
3	剪切长度一致性	伺服控制，精度±1mm	人工目测，长短不一
4	料带规格切换	5分钟快速换型，适配8-32mm	需更换整机或手动调节
5	回收方式	真空自动吸入，整洁高效	人工清扫或自然掉落
6	防卡料	自动反转+报警	无，卡料需手动处理
7	与贴片机联动	可选信号联锁	无
8	操作界面	触摸屏+配方存储	机械按钮或无
9	客户案例	立讯精密、美的等头部客户已验证	多为中小SMT工厂
10	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式



五、产品规格/技术参数



序号	项目	详细参数
1	设备名称	SMT剪料带机 / 全自动剪带机
2	型号	WSTM-TAPECUT系列
3	适用料带宽度	8mm, 12mm, 16mm, 24mm, 32mm（可定制至56mm）
4	料带材质	纸质载带、塑料载带（透明/黑色）
5	剪切长度	10-50mm可编程，精度±1mm
6	剪切速度	单次剪切时间约0.5-1秒
7	通道数量	标配4通道（可选8/12/16/24通道）
8	驱动方式	伺服电机+旋转滚刀或剪刀模组
9	感应方式	光电传感器（可调灵敏度）
10	回收方式	真空吸入（配回收桶），或重力滑落
11	防卡料机制	电流检测+反转退出，报警提示
12	控制方式	PLC + 触摸屏（7寸）
13	配方存储	支持20组以上参数
14	通讯接口	以太网/RS485（可选与贴片机联机）
15	安全装置	防护罩、急停、开门互锁
16	工作电压	AC 220V 50Hz
17	工作气压	无需气源（全电动）
18	外形尺寸	按通道数定制（4通道典型：600×300×400mm）
19	重量	约30-80 KG



购买/获取方式：

· 价格：根据通道数、料带宽度范围、是否带真空回收等配置报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送料带样品或邀请工程师现场评估，免费进行剪切方案验证。



六、服务对象/使用场景/案例分享

服务对象：

1. SMT贴片加工厂：大批量贴片产线，需要处理大量废料带。

2. EMS电子制造服务商：多品种、高速贴片线，要求自动化辅助设备。

3. 贴片机供应商/租赁商：为客户配套提供剪带机，提升设备附加值。

4. 电子代工厂：改善车间5S管理，减少废料占用空间。

使用场景：

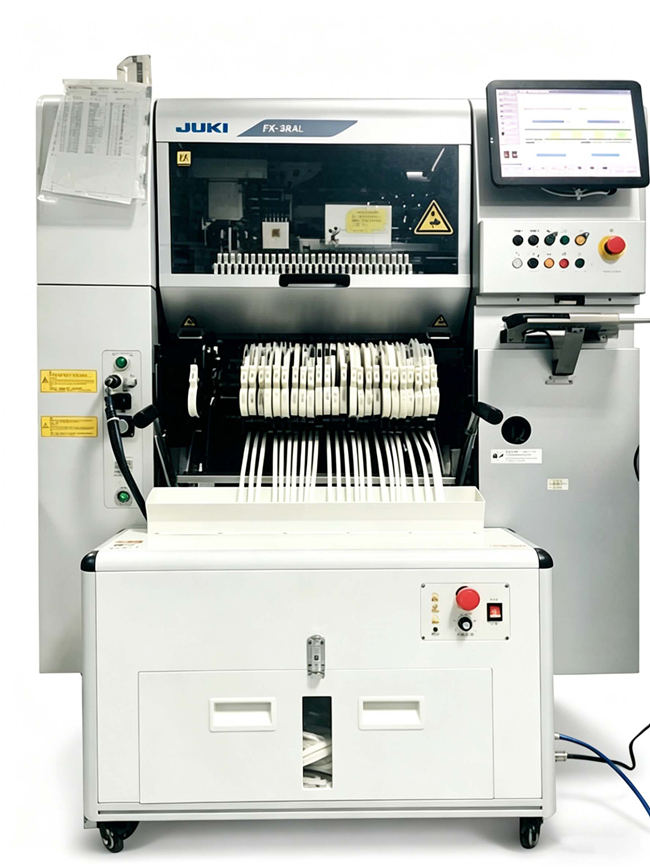

1. 高速贴片线废带回收：每台贴片机配备一个剪带通道，自动剪断供料器排出的空料带。

2. 换料频繁的产线：操作员无需手动剪带，减少停机辅助时间。

3. 多规格料带混产：快速切换导料槽，适应不同宽度料带。

4. 无尘车间应用：真空回收避免粉尘飞散。

5. 与贴片机联动模式：剪带完成后自动通知贴片机继续送料，实现闭环控制。

案例研究：

背景：某大型EMS工厂（立讯精密）拥有50多台贴片机，每台机器每天产生数百米废料带，需要安排3名操作员专职剪带、清扫，效率低且剪下料带长短不一，回收袋装不满。

方案：引入王氏天茂定制的12通道全自动剪料带机，每台设备覆盖12台贴片机，自动感应剪切长度设为30mm，真空回收至大容量集尘桶。

成果：3名操作员可转岗至其他工序，剪带效率提升80%，车间地面废料带减少95%，回收袋装填率提高40%。客户生产经理评价：“自动剪带机不仅解放了人工，还让车间5S水平大幅提升。王氏天茂工装治具的方案非常实用。”



七、用户价值

· 受益1：节省人力成本—— 一台设备替代2-3名剪带工，6-12个月回本。

· 受益2：提升5S管理水平—— 自动真空回收，杜绝废料带散落地面。

· 受益3：提高剪切效率—— 全自动感应剪切，无需人工干预，减少贴片机等待时间。

· 受益4：回收价值最大化—— 剪切长度一致，回收袋装得更实，减少袋子消耗。

· 受益5：保障操作安全—— 防护罩+急停+防卡料，避免工人被供料器夹伤。

· 受益6：适应多品种—— 快速换型，5分钟切换料带规格。

· 受益7：数据可追溯—— 可选剪切计数上传MES，便于物料消耗统计。
