一、工装治具 & 夹具产品概述

1．治具简介

在消费电子领域，蓝光 DVD、机顶盒等 3C 产品对 PCBA 主板功能完整性与固件版本一致性要求极高。传统生产中程序烧录与功能测试分离，操作员需反复搬运 PCBA，效率低、易产生静电 / 插拔损伤与版本混料；且蓝光 DVD 主板集成光学伺服、高清音视频、多接口通信，传统治具难以实现高覆盖率与高效率测试。

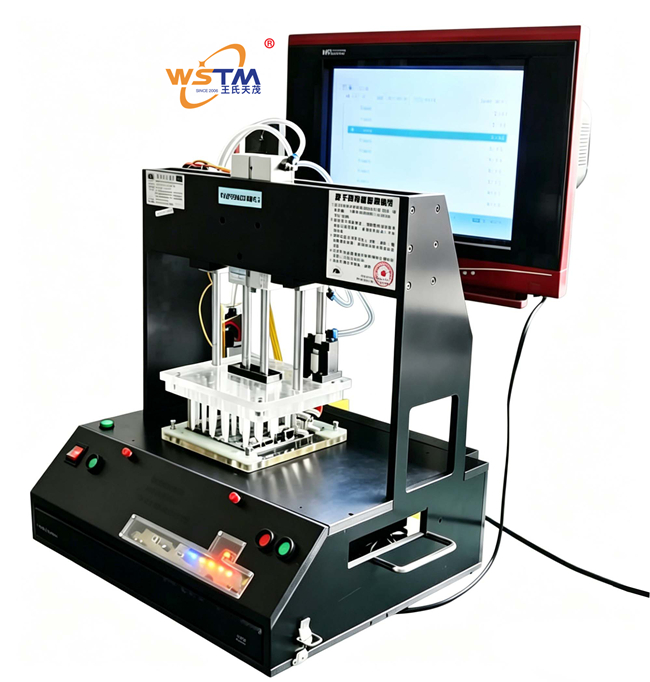

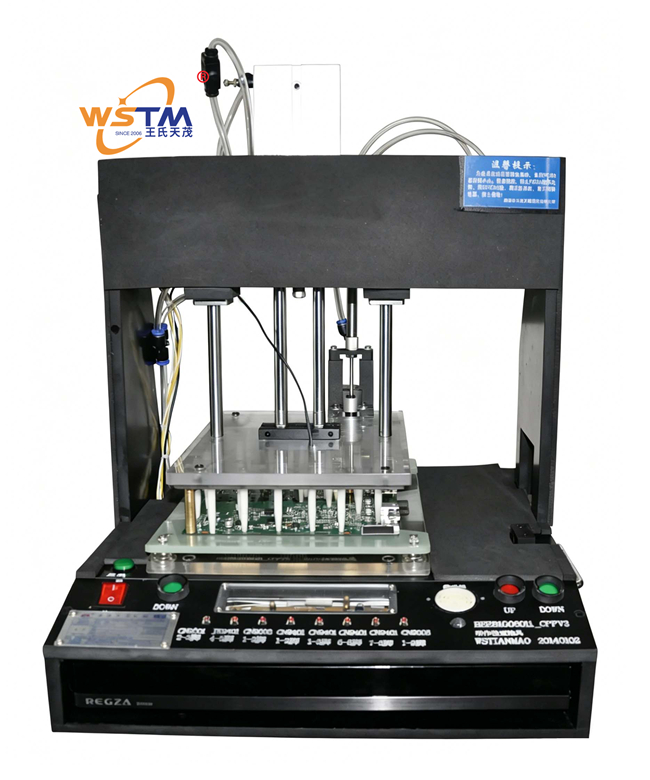

本产品由深圳市王氏天茂科技有限公司研发，是专为船井电机 3C 产品（蓝光 DVD 播放器 PCBA）设计的气动测试治具 + 单片机测试治具。采用黑色电木板主体、10mm 电木面板、防静电玻纤载板 + 电木压板，通过 SMC 气缸驱动压合，实现 PCBA 与德国 INGUN 高精度探针精准接触。设备集成嵌入式单片机控制系统，将程序烧录与 FCT 全功能测试合二为一，一次装夹自动完成固件烧录与全功能验证，大幅提升产线效率与品质管控水平。

2．产品定位

核心产品 / 船井电机蓝光 DVD 主板专用烧录与 FCT 一体化解决方案

3．盈利模式

直供 + ODM/OEM 定制

---

二、工装治具 & 夹具核心功能

1. 功能 1：气动精密压合与 INGUN 探针高可靠接触

描述：黑色电木板框架坚固绝缘；PCBA 放入防静电玻纤载板仿形槽；SMC 气缸驱动电木压板垂直平稳下压，使测试点 / 烧录接口与 INGUN 探针阵列可靠接触；气缸行程与压力精密调校，带限位缓冲，确保不虚接、不损伤焊盘。

效益：气动压合消除手动人为差异；INGUN 探针高精度、低阻抗、长寿命，满足数百万次高频产线测试需求。

2. 功能 2：嵌入式系统控制的程序在线烧录

描述：内置单片机控制系统，通过 SWD/JTAG/UART 接口自动识别 PCBA 型号，调取固件并烧录至 Flash/EEPROM，烧录后自动校验，确保数据 100% 正确。

效益：烧录 + 测试同一工位完成，杜绝二次搬运与版本混料，烧录一致性与成功率达 100%。

3. 功能 3：蓝光 DVD PCBA 全功能自动化测试

描述：烧录完成自动进入 FCT 模式，一站式完成：

(1) 电源管理：各路 DC-DC/LDO 电压、上电时序、功耗

(2) 主控与存储：SoC 时钟、复位、DDR 读写、Flash 校验

(3) 伺服光学：聚焦 / 循迹 PWM、主轴 / 滑动电机控制

(4) 高清音视频：HDMI、CVBS/YPbPr、光纤 / 同轴音频

(5) USB / 读卡器：供电、数据、眼图、卡槽连通性

(6) 网络无线：以太网、Wi-Fi / 蓝牙接口

(7) 前面板：按键、VFD/LED、IR 接收

(8) 音频 DAC / 功放：输出幅值、失真、静音控制

·     效益：人工 10–15 分钟 → 90 秒内自动完成，覆盖率从 60% 提升至 98% 以上，确保出厂即达标。

4. 功能 4：智能判定与 MES 数据追溯

描述：单片机实时采集电压 / 电流 / 频率 / 通信数据，自动比对阈值；三色灯 + 屏幕显示 PASS/FAIL；预留 RS232 / 以太网，上传序列号、固件版本、测试数据至 MES。

效益：自动判定准确率 100%；全数据可追溯，满足 ISO9001 与船井精良制造体系审核要求。

---

三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：烧录 + 测试一体化集成

一次装夹完成 “空板→烧录→全检”，杜绝二次搬运静电损伤、连接器磨损与固件混料。

2. 亮点 2：INGUN 探针 + 气动压合高可靠

德国 INGUN 探针寿命≥20 万次，适配高密度引脚与微小焊盘；SMC 气缸均匀压合，保护高价值 SoC 不受应力损伤。

3. 亮点 3：嵌入式单片机智能测控

无工控机 / Windows 依赖，工业级单片机直控，响应快、抗干扰强、无蓝屏，适配产线恶劣环境。

4. 亮点 4：蓝光 DVD 全链路深度测试

强化 HDMI、伺服 PWM、音视频输出等专业验证，远超普通通断治具。

---

四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
工艺集成度	烧录 + FCT 一体化，一次装夹全完成	烧录测试分离，多次转运插拔
探针品牌	德国 INGUN，寿命＞20 万次，高频稳定	杂牌探针，易失真、寿命短
测试覆盖率	全链路硬件验证，含 HDMI / 音频 / 伺服	仅测电压 / 开短路，覆盖不足
压合方式	SMC 气缸，均匀平稳、力度可调	手动夹 / 劣质气缸，易压偏
控制核心	工业级嵌入式单片机，稳定免维护	依赖 PC，易蓝屏、维护贵
行业经验	深耕日系 3C / 视听产品，精通船井标准	无 DVD / 机顶盒专用方案

---

五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 450mm×380mm×300mm）
主体结构	黑色电木板框架
面板 / 载板 / 压板	10mm 电木板 / 防静电玻纤板 / 防静电电木
驱动方式	SMC 气缸，0.4–0.6MPa
探针品牌	德国 INGUN（高频 / 大电流 / 高精度组合）
探针寿命	≥20 万次
控制核心	32 位嵌入式单片机
烧录接口	SWD/JTAG/UART，支持 Flash/MCU
测试项目	电源、DDR、伺服、HDMI、USB、网口、音频、面板
适用产品	蓝光 DVD 主板、机顶盒主板、3C 数码 PCBA
安全防护	双手启动、急停、气压报警、可选安全光栅

---

六、购买 / 获取方式



项目	内容
价格模式	非标定制，根据 Gerber、原理图、烧录与测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购

---

七、服务对象 / 使用场景 / 案例分享

1．服务对象：船井电机（Funai）蓝光 DVD 产线

（1）使用场景

SMT 后一站式烧录 + FCT 终检。放板→双手启动→自动烧录 + 校验 + 全功能测试→OK 放行 / NG 报警→气缸抬起。

（2）案例研究

船井电机马来西亚工厂原离线烧录 + 人工测试，报废率 3%–5%。导入 WSTM 一体化治具后，报废率降至 0.1% 以下；人力从 2 人减至 0.5 人；顺利通过高端音响品牌客户产线审核。

---

八、用户价值

1. 受益 1：极致效率，接近零不良

一体化流程时间缩短 80%，全自动杜绝人为失误，不良率大幅下降。

2. 受益 2：保护高价值器件

气动 + 防静电设计，减少 HDMI/USB 磨损与静电击穿，降低贵重 IC 损耗。

3. 受益 3：可视化质量数据体系

每片主板 “数字出生证明”，支持全生命周期追溯，售后分析有据可依。

4. 综合受益

集气动自动化、INGUN 高精度、嵌入式智能化于一体，是 3C 影音产品产线升级、品质保障、智能制造的核心装备。

---

九、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于 2006 年，国家高新技术企业，专注电子工业设备与非标自动化近 20 年。

(1) 认证：ISO9001、ISO14001、ISO45001

(2) 研发：高层次人才领衔，数十项专利软著，测试治具行业十大品牌

(3) 服务：珠三角 8 小时上门，快速响应调试、探针更换、软件升级

服务客户包括船井电机、美的、立讯精密、飞荣达、尼得科、卡西欧等超 1000 家企业。

---

十、联系我们

如您需要 3C / 影音 / DVD / 机顶盒 烧录 + 功能一体化测试方案，欢迎联系！

（1）公司官网：www.wstm88.com

（2）全国服务热线：0755-26016267

（3）企业微信 / 手机：138-2887-5842；138-2332-7836；139-2379-5421 ；

（4）官方邮箱：sales@wstm88.com

（5）抖音账号：WSTMSince2006@深圳市王氏天茂科技有限公司

（6）公司地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼
