一、工装治具&夹具产品概述

1．治具简介

液晶电视主板集成电源管理、信号处理、屏驱动、音频功放、多接口通信等复杂模块，性能直接决定画质、音质与整机可靠性。传统生产模式存在三大痛点：

1. 工序分离、流转多：烧录、测试、品检分工位，PCBA 多次搬运易静电损伤、接口磨损；

2. 测试覆盖率低：人工仅通电看背光，无法验证 HDMI/HDCP、LVDS 时序、音频失真等关键参数；

3. 无数据追溯：人工测试无记录，客诉难定位批次与数据。

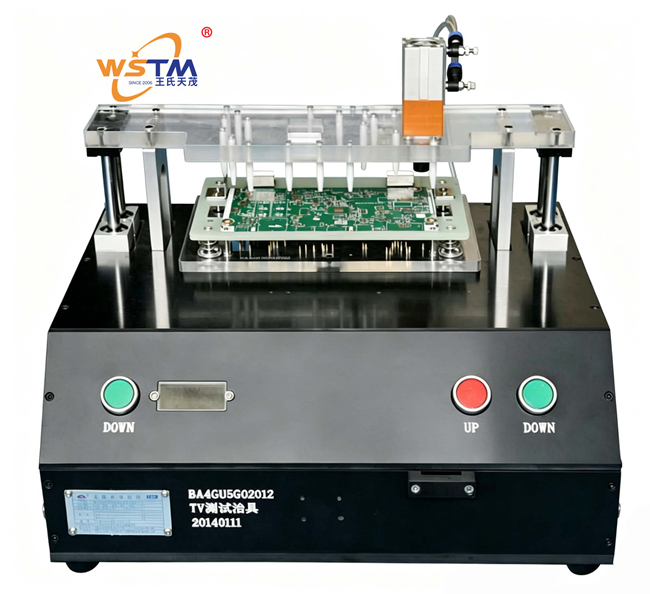

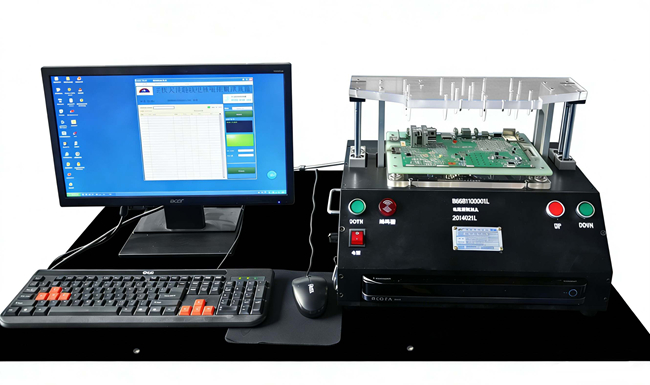

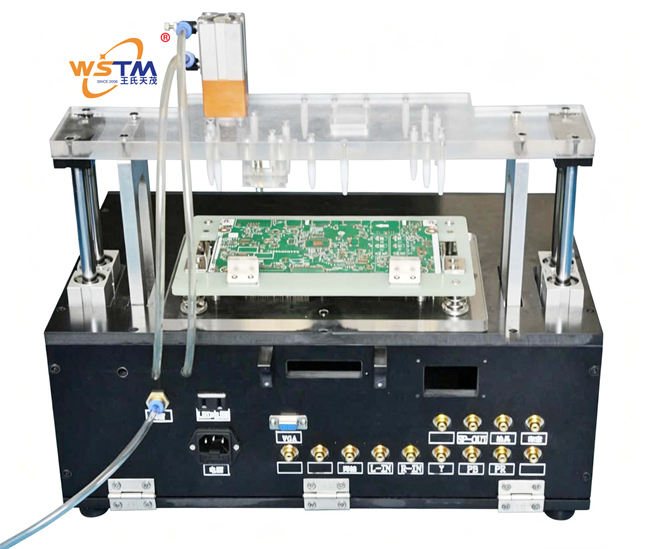

本产品由深圳市王氏天茂科技有限公司研发，是专为船井电机液晶电视PCBA主板设计的气动测试治具+ 片机测试治具。采用黑色电木板主体、10mm电木面板、防静电玻纤载板+电木压板，满足ESD防护；通过SMC双气缸驱动均匀下压，确保大面积主板与德国INGUN探针可靠接触；集成嵌入式单片机控制系统，将固件烧录+FCT全功能测试+自动盖章三合一，一次装夹完成全流程，是电视OEM/ODM产线智能制造核心装备。

2．产品定位

核心产品/船井电机液晶电视PCBA专用烧录、FCT及品质确认一体化解决方案

3．盈利模式

直供+ODM/OEM定制

---

二、工装治具&夹具核心功能

1. 功能 1：SMC双气缸大面积均匀压合与INGUN探针阵列

描述：电视主板尺寸大，单气缸易受力不均。本治具采用双SMC气缸对称驱动，精密调压调速，压板同步平稳下压；限位校准确保全板探针压缩量一致；黑色电木板 + 10mm电木面板+防静电玻纤仿形载板，定位精准。

效益：杜绝大板弯曲、BGA虚焊；INGUN探针寿命≥20万次、低阻抗、高精度，全板数百点接触可靠性达99.99%。

2. 功能 2：嵌入式系统控制的固件自动烧录

描述：内置 32 位单片机，通过 JTAG/SWD/UART 接口自动识别主板型号，烧录 Bootloader、主程序、EDID、HDCP 密钥，烧录后自动回读校验；支持多固件一键切换。

效益：烧录集成在同一工位，消除二次转运与版本混料，烧录直通率99.9% 以上。

3. 功能 3：液晶电视 PCBA 全功能自动化测试

描述：烧录完成自动进入 FCT 模式，联动程控电源、示波器、色彩分析仪等，完成全项目验证：

(1) 电源管理：各路电压、上下电时序、待机功耗＜0.5W

(2) 主控存储：SoC 时钟、DDR3/4、eMMC/NAND

(3) 屏驱动：LVDS/V-by-One、背光 PWM、使能逻辑

(4) 音视频接口：HDMI/DP/HDCP/ARC/CEC、TMDS 眼图

(5) USB / 读卡器：供电、差分阻抗、眼图、SD 卡槽

(6) 电视调谐器：供电、I2C、AGC、接收灵敏度

(7) 音频功放：THD+N、静音、耳机、SPDIF/ARC

(8) 网络无线：以太网、Wi-Fi / 蓝牙

(9) 前面板：按键、IR、LED、环境光传感器

(10) 保护功能：OVP/OCP/OTP/ 短路保护

·     效益：测试覆盖率从40%→98% 以上；单板时间从 15–20 分钟→120 秒以内，出厂即达标。

4. 功能 4：自动盖章确认与 MES 数据追溯

描述：测试全通过→自动盖章（PASS / 日期）；不合格→不盖章、声光报警、锁机；序列号、固件版本、测试数据、时间戳、印章号上传MES。

效益：物理标识 + 数字档案，实现一板一档；售后秒级追溯，彻底杜绝不良品流出。

---

三、本工装治具 & 夹具的技术亮点｜独特卖点

1. 亮点 1：SMC 双气缸同步压合，大面积主板接触零死角

专为大板设计，双缸同步、受力均匀，解决边缘接触不良、BGA 虚接行业痛点。

2. 亮点 2：烧录 + 测试 + 盖章三合一，品质确认前移

一次装夹完成全流程，品质管控从整机前移到 PCBA 段，大幅降低后端返修。

3. 亮点 3：嵌入式单片机智能测控平台

无工控机依赖，抗干扰强、7×24 稳定；多型号程序存储，适配多品种混线生产。

4. 亮点 4：全接口音视频链路深度覆盖

深度适配船井电视方案，强化 HDMI/HDCP/ARC、LVDS、音频功放等专业验证，远超普通通断治具。

---

四、本工装治具 & 夹具和竞争对手相比的优势



对比维度	王氏天茂（WSTM）	行业竞争对手（传统方案）
工艺集成度	烧录 + FCT + 自动盖章三合一	工序分离、多次流转、损耗大
压合方式	SMC 双气缸，大面积均匀施压	单气缸 / 手动，受力不均易虚接
探针品牌	德国 INGUN，寿命＞20 万次	杂牌探针，高频接触不可靠
测试覆盖率	全链路硬件验证，覆盖 98%+	仅上电看灯，覆盖＜40%
品质确认	自动盖章 + MES 数字追溯	人工贴纸，易错漏、无追溯
控制核心	工业级单片机，稳定免维护	依赖 PC，易蓝屏、维护贵
行业经验	深耕船井日系 TV，精通电视测试标准	无电视专用方案经验

---

五、工装治具 & 夹具的产品规格｜技术参数



参数类别	详细规格
外形尺寸	非标定制（常规约 550mm×450mm×350mm）
主体结构	黑色电木板框架
面板 / 载板 / 压板	10mm 电木板 / 防静电玻纤板 / 防静电电木
驱动方式	SMC 双气缸，0.4–0.6MPa
探针品牌	德国 INGUN（高频 + 大电流 + 高精度）
探针数量	200–500 支（按主板定制）
探针寿命	≥20 万次
控制核心	32 位嵌入式单片机
烧录接口	JTAG/SWD/UART，支持 eMMC/Flash
测试项目	电源、DDR、屏驱动、HDMI、USB、调谐器、音频、网络、保护等
品质确认	测试合格自动盖章（PASS / 日期）
数据接口	RS232 / 以太网，支持 MES 对接
适用产品	液晶电视主板、智能电视主板、显示器主板
安全防护	双手启动、急停、气压报警、可选安全光栅

---

六、购买 / 获取方式



项目	内容
价格模式	非标定制，根据 Gerber、原理图、烧录与测试需求评估报价
购买渠道	电话 / 邮箱直供，技术评估洽谈后定制采购

---

七、服务对象 / 使用场景 / 案例分享

1．服务对象：船井电机（Funai）液晶电视产线

（1）使用场景

SMT 后一站式烧录 + 测试 + 盖章。放板→双手启动→双缸下压→自动烧录→全功能 FCT→OK 自动盖章→气缸抬起；NG 报警锁机。

（2）案例研究

船井日本 / 墨西哥工厂原人工分立工序，4% 不良流入整机，一次直通率仅 85%。导入 WSTM 治具后：

(1) PCBA 不良流出率：4% → 0.3%

(2) 整机直通率：85% → 96%

(3) 追溯效率提升90%获船井电机年度优秀供应商创新奖。

---

八、用户价值

1. 受益 1：极致效率 + 接近零缺陷

三合一流程时间缩短85%，全自动杜绝人为失误，PCBA 风险降到最低。

2. 受益 2：大幅降低后端返修成本

在 PCBA 阶段拦截 HDMI、LVDS、音频等隐性故障，避免整机组装后拆解返修的高额成本。

3. 受益 3：可视化全链路质量追溯

自动盖章 + MES 上传，实现 “物理印章 + 数字档案” 双追溯，售后分析精准高效。

4. 综合受益

集双缸气动自动化、INGUN 高精度、嵌入式深度测试、自动盖章品控于一体，是电视制造企业自动化升级、品质保障、数字化工厂的核心装备。

---

九、关于王氏天茂：您身边有价值的合作伙伴

王氏天茂（WSTM）成立于 2006 年，国家高新技术企业、深圳市科技型与创新型中小企业，专注电子工业设备与非标自动化近 20 年。

(1) 权威认证：ISO9001、ISO14001、ISO45001 三体系认证

(2) 研发实力：高层次人才领衔，数十项专利与软著，“测试治具行业十大品牌”

(3) 快速服务：珠三角 8 小时上门，快速响应调试、探针更换、软件升

服务客户包括船井电机、美的、立讯精密、飞荣达、尼得科、卡西欧等超 1000 家企业。

---

十、联系我们

如您需要液晶电视 / 显示器 / 智能终端 PCBA 测试与品质追溯方案，欢迎联系！

（1）公司官网：www.wstm88.com

（2）全国服务热线：0755-26016267

（3）企业微信 / 手机：138-2887-5842；138-2332-7836；139-2379-5421 ；

（4）官方邮箱：sales@wstm88.com

（5）抖音账号：WSTMSince2006@深圳市王氏天茂科技有限公司

（6）公司地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼
