一、产品概述

简介：

电源开关按钮是各类电子产品（电源适配器、工业设备、家用电器、汽车按键）中最常用的人机交互部件。其性能直接关系到用户的操作手感、产品可靠性和使用安全。传统人工测试只能凭手感判断推拉力度，无法量化行程、回弹、接触电阻等关键参数，且效率低下。

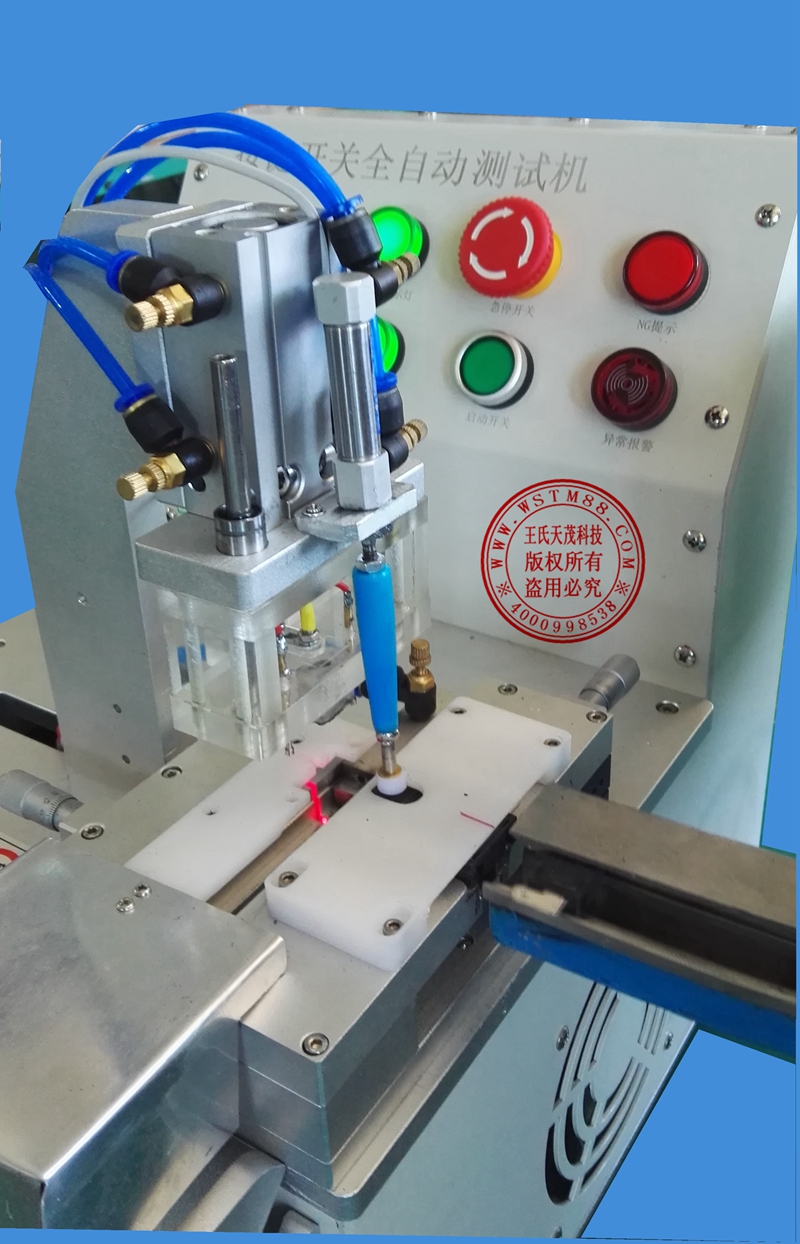

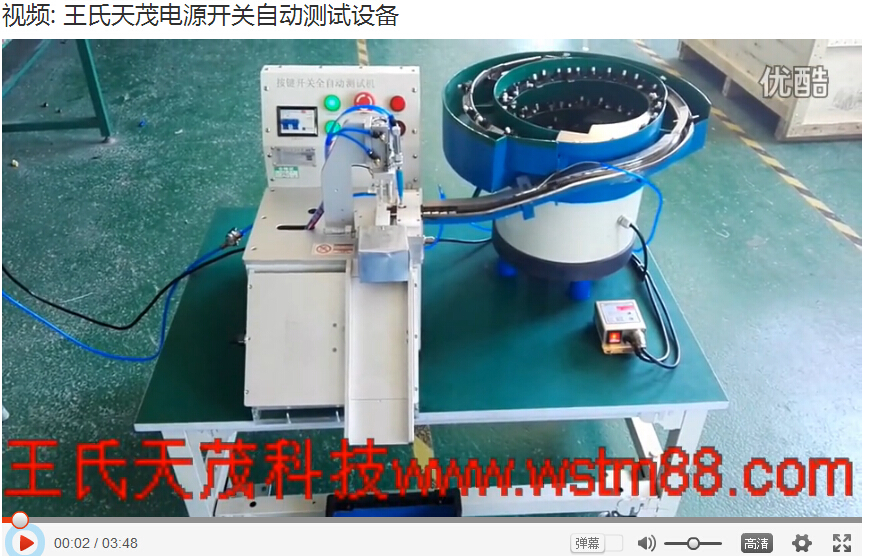

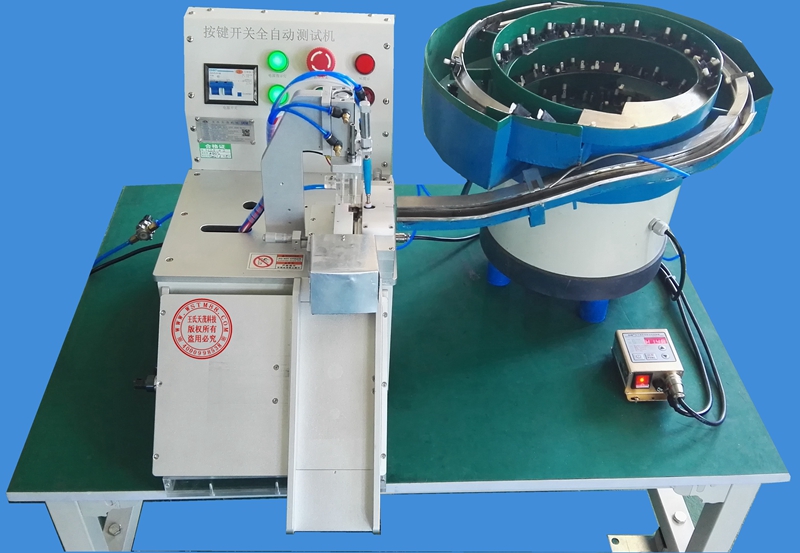

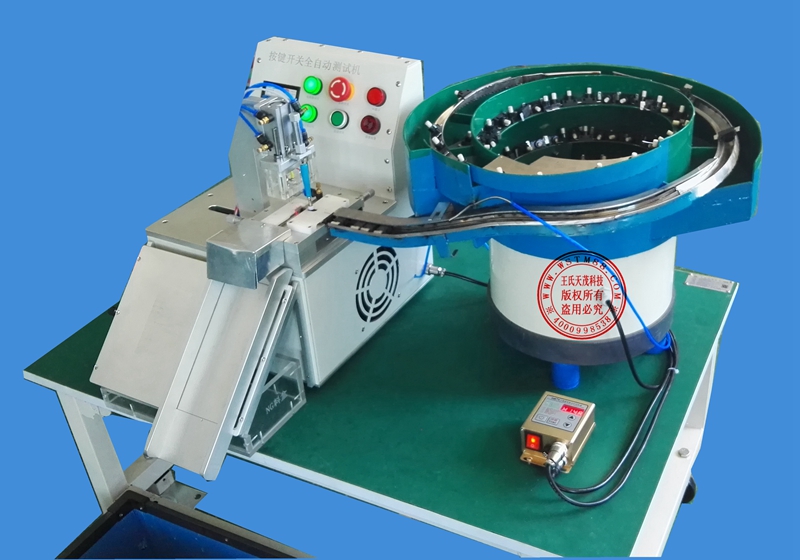

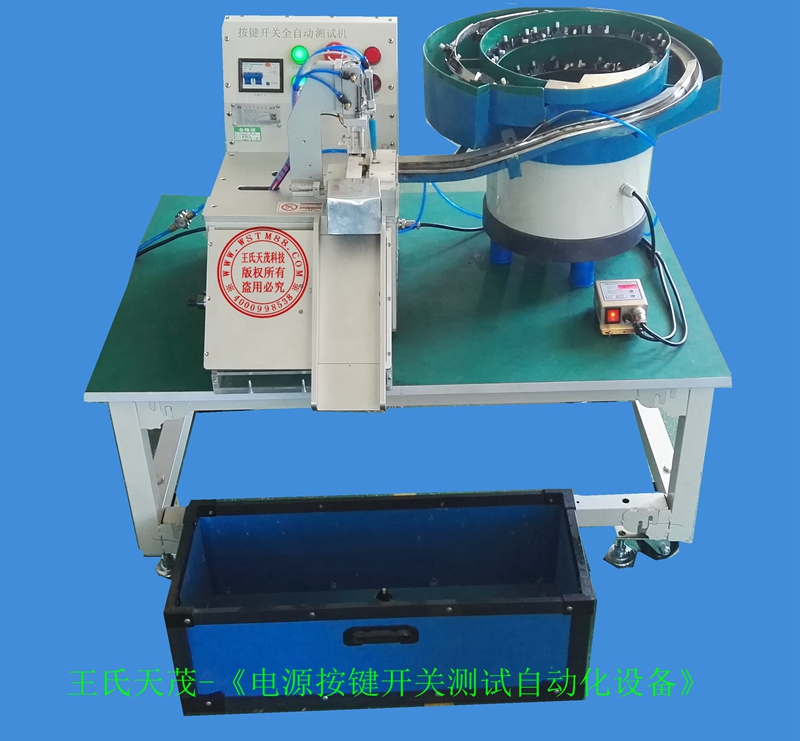

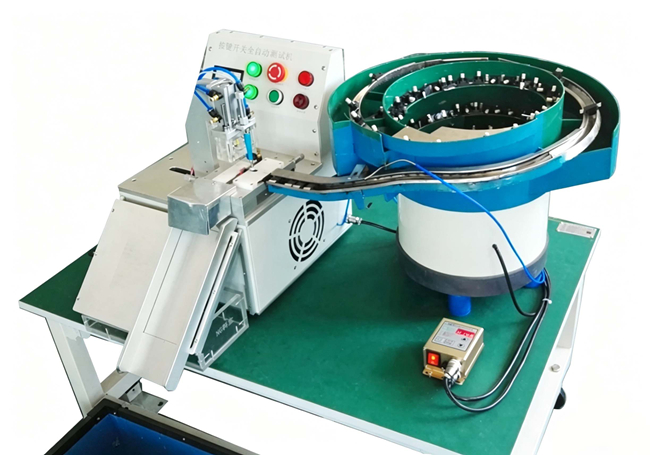

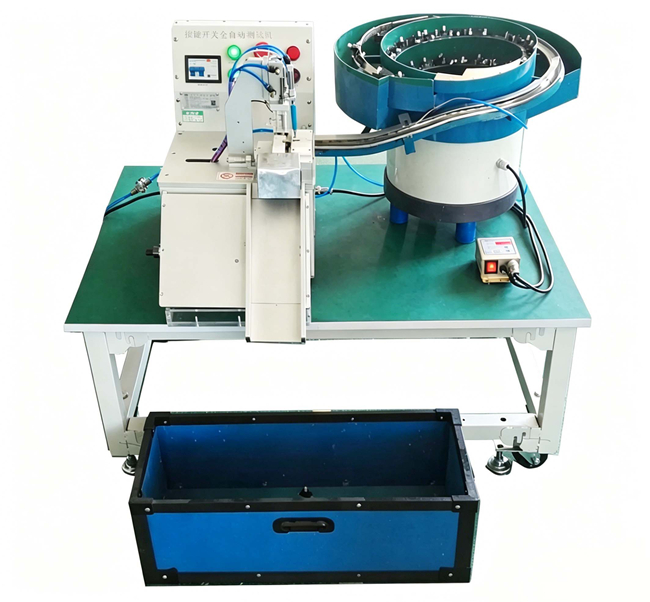

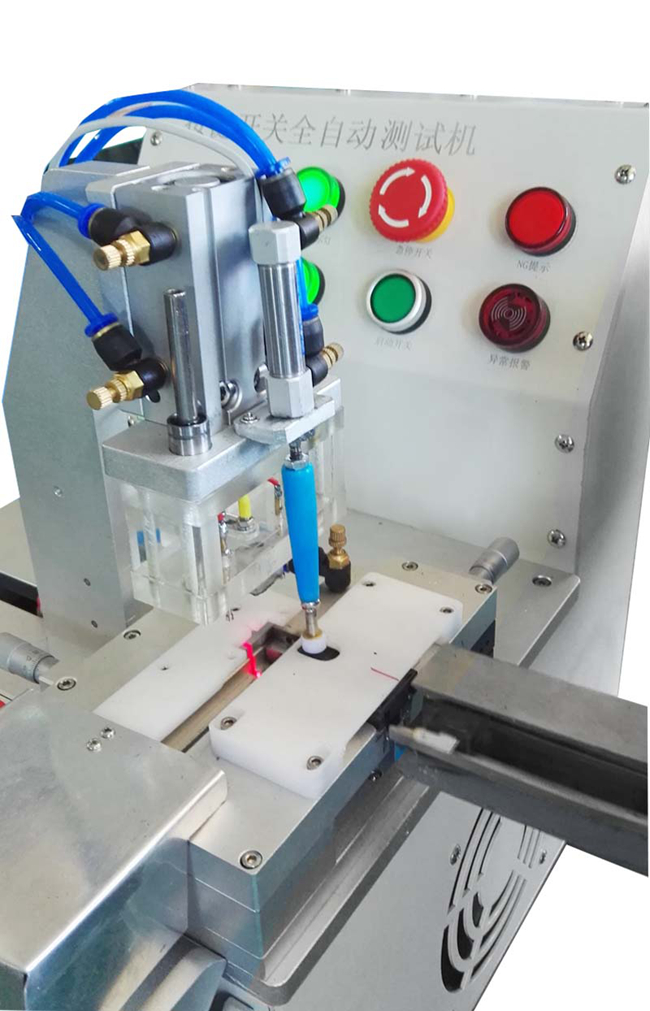

[产品名称：电源开关按钮嵌入式系统测试治具]是一款专为[开关按钮生产厂、电源制造商、汽车电子/家电组装厂] 设计的[自动化测试设备]。设备采用嵌入式系统（单片机）作为控制核心，集成推拉力传感器、位移传感器、电阻测试模块、耐压测试仪等资源，可一次性完成推拉力、行程、回弹力、接触电阻、绝缘电阻、耐压强度等全项测试。设备支持上位机通讯，测试数据自动保存并可对接MES。可根据客户开关按钮的尺寸、形状、测试要求非标定制定位夹具和测试程序，实现高精度、高效率的批量测试。

产品定位：增值产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：推拉力/行程/回弹力精准测试

· 描述：设备采用伺服电机+推拉力传感器（精度±0.5% F.S.）和高精度位移传感器（分辨率0.01mm）。可自动执行：

o 按下按钮，记录按下峰值力、按行程（从初始到触发的距离）

o 松开按钮，记录回弹力、回弹行程（复位距离）

o 判定是否在合格范围内（如按下力2-5N，行程1.5-2.5mm，回弹力≥1N）

· 效益：将手感量化，确保每个开关按钮的按压手感一致，避免过硬、过软或卡滞。

功能2：接触电阻/绝缘电阻测试

· 描述：集成微欧姆计（精度±0.1mΩ）和绝缘电阻测试仪（500V DC）。在按钮按下/释放两种状态下，测量触点间的接触电阻（应≤50mΩ）和绝缘电阻（应≥100MΩ）。

· 效益：确保开关电气连接可靠，绝缘良好，避免接触不良发热或漏电风险。

功能3：耐压强度测试

· 描述：可选配耐压测试仪，对开关按钮的触点与外壳之间施加AC 1500V/1min，检测漏电流是否超标。

· 效益：验证开关的电气安全性能，满足UL、IEC等安规标准。

功能4：嵌入式系统（单片机）独立控制

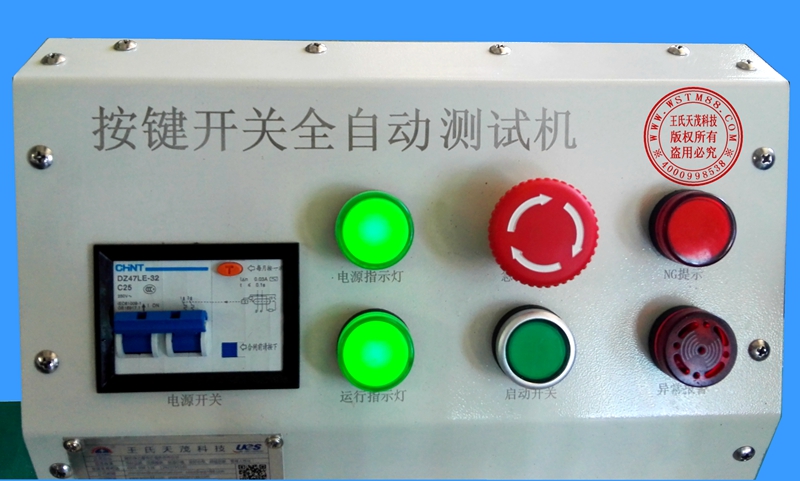

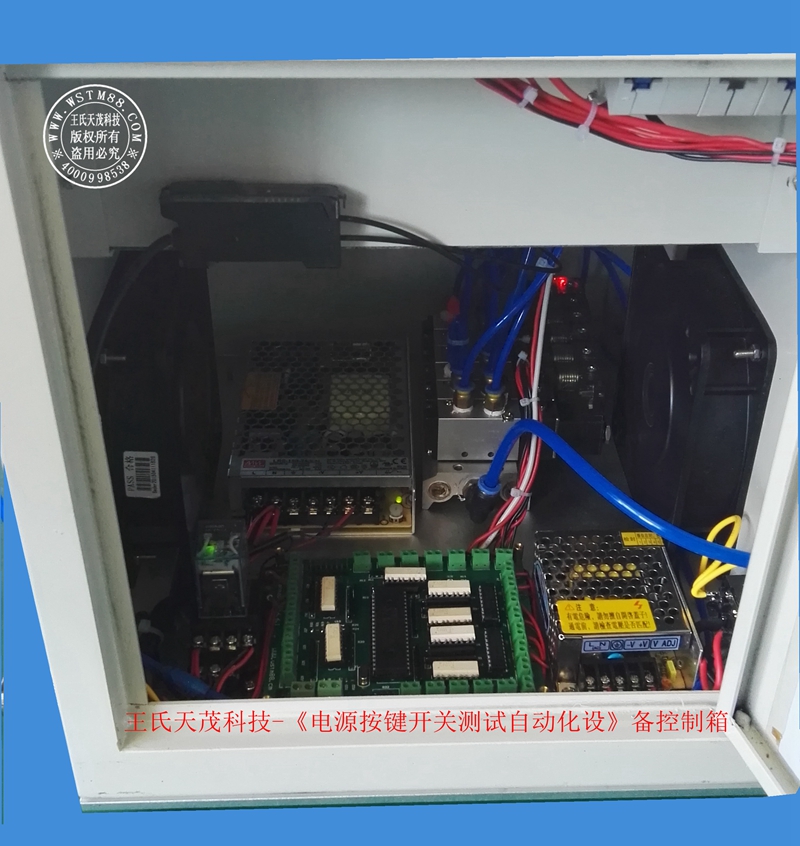

· 描述：设备采用STM32单片机作为核心控制器，负责传感器数据采集、电机运动控制、测试流程执行。可脱离上位机独立运行，通过触摸屏或按键进行参数设置和结果查看。

· 效益：成本低、响应快、稳定性高；即使上位机故障，设备仍可完成基础测试。

功能5：上位机通讯与数据追溯

· 描述：设备通过RS485/以太网与PC上位机软件通讯。上位机可设定测试参数（力/行程阈值、电阻限值）、存储配方（支持100种以上开关型号）、接收测试数据并生成报表。测试数据可上传MES系统，绑定产品SN码。

· 效益：实现测试数据数字化管理，满足质量追溯要求。

功能6：非标定制定位夹具

· 描述：根据开关按钮的外形尺寸（圆形/方形/异形）、安装方式（PCB板载/面板安装），定制防静电电木板或铝合金夹具，通过仿形定位槽或快速夹钳固定产品，确保测试时位置准确、不晃动。

· 效益：一套治具兼容多种开关，换型时更换夹具即可，15分钟内完成切换。

功能7：气动/电动自动压紧（可选）

· 描述：对于需要测试多个按钮或批量测试的场景，可配置气动或电动压紧机构，自动将开关按钮固定于测试工位。

· 效益：提升自动化程度，减少人工操作，适合产线批量测试。



三、技术亮点/独特卖点

亮点1：推拉力+行程+回弹力全量化测试

将主观的“手感”转化为客观的力值和行程数据，便于质量控制和工艺改进。

亮点2：嵌入式系统+上位机双模式

既可独立运行（适合维修/小批量），也可连接上位机（适合产线批量测试），灵活适配不同场景。

亮点3：接触电阻+绝缘电阻+耐压三重电气验证

全面覆盖开关按钮的电气安全指标，确保产品通过安规认证。

亮点4：非标定制能力强

根据开关按钮的特定外形、安装方式、测试要求（如防水开关需要特殊密封夹具），提供从机械结构到测试软件的完全定制。

亮点5：快速换型

模块化夹具+配方管理，15分钟切换型号，适应多品种小批量生产。

亮点6：王氏天茂工装夹具一站式配套

作为专业的测试治具厂家，我们同步提供王氏天茂过炉载具、王氏天茂测试治具等全系列产品。



四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （人工/简易测力计）
1	测试项目	推拉力+行程+回弹力+接触电阻+绝缘电阻+耐压	仅测推拉力或仅测电阻
2	力/行程精度	力±0.5% F.S.，行程0.01mm	人工估读或简易传感器，精度差
3	电气测试	接触电阻（0.1mΩ）+绝缘电阻（500V）+耐压（1500V）	仅通断测试或无
4	控制方式	嵌入式系统+上位机双模式	无或仅单片机简易显示
5	数据追溯	扫码绑定+MES对接	人工记录或无
6	换型效率	模块化夹具+配方管理，15分钟	需重新定位，30分钟以上
7	自动化程度	伺服电机自动压/放，可配气动夹紧	手动按压或简单气缸
8	非标定制	完全按需定制（外形/安装/测试流程）	仅标准夹具
9	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂
10	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式



五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	电源开关按钮嵌入式系统测试治具
2	型号	WSTM-SWTEST系列
3	测试对象	电源开关按钮、轻触开关、船型开关、微动开关
4	推拉力范围	0-50N（可选0-100N），精度±0.5% F.S.
5	行程范围	0-20mm，分辨率0.01mm
6	接触电阻测量	0-1000mΩ，精度±0.1mΩ
7	绝缘电阻测量	500V DC，0-1000MΩ，精度±5%
8	耐压测试（可选）	AC 1500V/1min，漏电流0.5-20mA可设
9	测试速度	全自动，单按钮约3-5秒
10	控制核心	STM32单片机 + 上位机软件（可选）
11	配方存储	支持100种以上开关型号
12	数据接口	RS485 / 以太网，支持MES对接
13	定位夹具	防静电电木板/铝合金，仿形定制
14	驱动方式	伺服电机（力/位移控制）
15	工作电压	AC 220V 50Hz
16	工作气压	0.4-0.6Mpa（用于气动夹紧，可选）
17	外形尺寸	按开关尺寸定制（典型：400×300×350mm）
18	重量	约25-40 KG



购买/获取方式：

· 价格：根据测试项目、是否带耐压、夹具复杂度等报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送开关按钮样品至我司实验室，免费进行测试方案验证并出具报告。



六、服务对象/使用场景/案例分享

服务对象：

1. 开关按钮生产厂：轻触开关、船型开关、微动开关、防水开关。

2. 电源/充电器制造商：电源适配器、PD快充上的电源开关。

3. 汽车电子供应商：车窗开关、中控按键。

4. 家电企业：洗衣机、空调、电饭煲上的功能按钮。

5. 工业设备商：控制面板按钮、急停开关。



使用场景：

1. 来料检验（IQC）：对供应商提供的开关按钮进行推拉力/电阻全检。

2. 产线组装前测试：在将开关焊接到PCB前，验证手感与电气性能。

3. 整机功能测试：模拟用户按压，检测开关在整机中的响应。

4. 可靠性抽检：定期抽样测试开关的力值衰减、接触电阻变化。

5. 研发验证：新开关选型时，量化对比不同厂商产品的力-行程曲线。



案例研究：

背景：某知名电源代工厂（浙江XXX厂）生产一款工业电源，客户投诉电源开关按键手感不一致（有的很轻，有的很重），且个别出现按下去不复位的问题。IQC环节仅做外观检查和通断测试，无法发现力值差异。

方案：引入王氏天茂定制的电源开关按钮测试治具，对每批次开关进行推拉力、行程、回弹力全检，设定按下力3-5N、回弹力≥1.5N。

成果：成功拦截了3批力值超差的开关，手感客诉下降95%。客户质量经理评价：“量化测试让我们对开关质量有了完全掌控。王氏天茂测试治具帮我们把住了来料第一关。”



七、用户价值

· 受益1：消除手感投诉—— 量化推拉力、行程、回弹力，确保每批开关手感一致。

· 受益2：降低接触不良风险—— 接触电阻/绝缘电阻全检，避免开关发热或失效。

· 受益3：满足安规要求—— 耐压测试可选，帮助产品通过UL/IEC认证。

· 受益4：提升产线效率—— 全自动测试，单按钮仅3-5秒，比人工快5倍以上。

· 受益5：实现数据追溯—— 测试数据上传MES，绑定SN码，满足质量体系要求。

· 受益6：快速换型—— 模块化夹具+配方管理，15分钟切换型号。

· 受益7：非标灵活—— 适应各种异形开关、防水开关的特殊测试需求。



综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式电源开关按钮测试解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您在开关按钮的质量管控上达到行业领先水平。
