一、产品概述

简介：

电源适配器、充电器、电池保护板、LED驱动等产品在出厂前，必须经过老化测试以验证其在长时间带载下的稳定性和可靠性。传统老化方式采用电阻负载或简易电子负载，存在负载不可编程、无法动态切换、监控数据分散等问题。

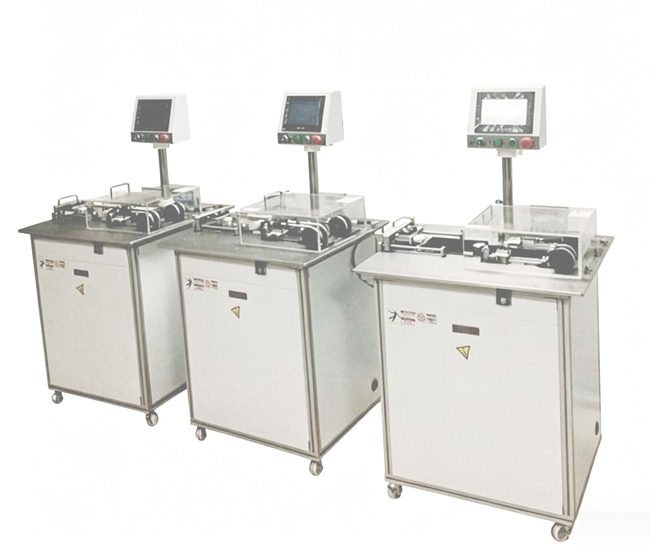

[产品名称：电子负载老化测试非标定制自动化设备]是一款专为[电源/充电器制造商、电池PACK厂、LED驱动生产商] 设计的[自动化老化测试系统]。设备采用模块化电子负载阵列，配合上位机集中监控软件，可同时对数十至数百个产品进行独立带载老化，支持CC/CV/CR/CP多种负载模式，并可编程动态负载模拟真实工况。设备具备电压/电流/功率实时监测、异常自动报警、数据上传MES等功能。可根据客户产品特点非标定制负载通道数、功率等级、老化车结构及监控软件，实现老化测试的全自动化和可追溯。

产品定位：核心产品 / 可靠性验证设备

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。



二、核心功能

功能1：模块化电子负载阵列，独立多通道控制

· 描述：设备由电子负载机箱和老化车组成。每块负载模块支持2-8个独立通道，每个通道可独立设定负载模式（CC/CV/CR/CP）和负载值。模块采用插拔式设计，便于维护和扩展。总通道数可根据客户产能定制（16-256通道）。

· 效益：每路负载独立控制，适应不同产品同时老化，互不干扰；模块化设计降低故障影响范围，支持热插拔更换。

功能2：可编程动态负载，模拟真实工况

· 描述：支持动态负载编程，可设置负载电流/功率随时间变化（如阶梯加载、脉冲加载、正弦波调制），模拟产品在实际使用中的电流波动。动态参数（上升时间、下降时间、频率、占空比）均可编程。

· 效益：比恒定负载老化更贴近真实使用场景，有效筛选出在动态响应上存在缺陷的产品。

功能3：电压/电流/功率实时监测，异常自动保护

· 描述：每个通道独立监测输入电压、负载电流、功率，采样周期可设（最快0.1秒）。上位机设定电压上限/下限、电流上限、功率上限，当监测值超出阈值时，系统自动切断该通道负载并报警，记录异常数据。

· 效益：防止产品在老化过程中因过压/过流损坏，保护设备和产品安全。

功能4：程控电源供电，电压拉偏测试

· 描述：老化车可集成程控直流电源，为被测产品提供可变的供电电压。可在老化过程中自动进行电压拉偏（如额定电压±10%），验证产品在电网波动下的稳定性。

· 效益：模拟实际使用中的电压波动，强化筛选力度。

功能5：上位机集中监控，自动判定老化结果

· 描述：配套老化监控软件，功能包括：

o 设定各通道负载模式、老化时长、报警阈值

o 实时显示所有通道的电压/电流/功率曲线

o 异常自动标记并保存故障瞬间数据

o 老化结束后自动判定PASS/NG，生成报表

o 支持导出CSV/Excel，对接MES系统

· 效益：无需人工巡检，大幅降低人力成本；老化数据可追溯，满足质量体系要求。

功能6：扫码绑定与MES对接

· 描述：老化前，操作员扫码绑定产品SN码与通道号。老化过程中所有数据与该SN码关联，完成后自动上传MES系统。

· 效益：实现每件产品的老化数据可追溯，满足汽车电子、医疗电子等行业要求。

功能7：安全保护与散热设计

· 描述：电子负载模块内置过温保护，当功率管温度超过85℃时自动降载或切断。老化车配置强制风冷或水冷散热系统，确保长时间满载运行稳定。每路输出配独立保险丝。

· 效益：保障设备长期运行可靠性，防止火灾风险。



三、技术亮点/独特卖点

亮点1：多通道独立高精度电子负载

每个通道均采用独立的高精度电子负载（电流精度±0.5%，电压精度±0.1%），可满足电源产品对老化精度的要求。

亮点2：动态负载可编程，模拟真实工况

支持复杂的动态负载波形编程，如模拟快充协议中的电流阶梯变化、电机启动时的脉冲电流等，筛选能力远超恒流老化。

亮点3：电压拉偏+电子负载联动

程控电源与电子负载协同工作，可自动完成“输入拉偏+满载输出”组合测试，全面评估产品在极限条件下的稳定性。

亮点4：模块化热插拔设计，易维护

负载模块支持带电插拔，故障模块可在不关机的情况下更换，减少产线停机时间。

亮点5：非标定制能力，适配各类产品

从5W充电器到3000W工业电源，均可定制对应功率等级和通道数的老化设备。老化车尺寸、接口、托盘均可按需设计。

亮点6：王氏天茂工装夹具一站式配套

作为工装夹具厂家，我们同步提供产品测试所需的王氏天茂测试治具、王氏天茂过炉载具等，实现产线工装一体化。



四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （电阻负载/简易电子负载）
1	负载类型	程控电子负载（CC/CV/CR/CP），可编程动态	固定电阻或简易恒流，不可编程
2	通道独立	每通道完全独立，互不干扰	共用总线或分组，相互影响
3	监控方式	上位机实时监控电压/电流/功率，数据自动记录	人工巡检或无监控
4	动态负载	支持，可编程阶梯/脉冲/正弦波	不支持
5	电压拉偏	程控电源联动，自动电压拉偏	无或不自动
6	通道容量	16-256通道可定制	固定通道数，扩展困难
7	异常保护	每通道独立阈值报警+自动切断	总路保护或无
8	数据追溯	扫码绑定+MES对接，每件产品数据可查	无或人工记录
9	散热方式	强制风冷/水冷，支持长时间满载	自然散热，易过热降载
10	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂
11	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障



五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	电子负载老化测试非标定制自动化设备
2	型号	WSTM-ELOAD-AGING系列
3	适用产品	电源适配器、充电器、电池、LED驱动、DC-DC模块
4	负载模式	CC、CV、CR、CP，可编程动态负载
5	单通道功率	可选：50W、100W、200W、500W、1000W、2000W
6	电压范围	0-100V / 0-300V / 0-600V（可选）
7	电流范围	0-10A / 0-30A / 0-60A / 0-120A（可选）
8	电压精度	±0.1% of F.S.
9	电流精度	±0.5% of F.S.
10	动态负载参数	上升/下降时间 10us-10ms，频率 0.1Hz-10kHz
11	通道数量	16-256通道（可定制）
12	程控电源（可选）	0-100V/0-20A，可编程电压拉偏
13	采样周期	最快0.1秒/通道
14	保护功能	过压、过流、过功率、过温保护（每通道独立）
15	散热方式	强制风冷（标配）/ 水冷（高功率选配）
16	控制方式	上位机软件（Windows），支持多台级联
17	数据接口	以太网，支持MES对接
18	工作电压	AC 220V 50Hz（整机供电）
19	外形尺寸	按通道数定制（典型：1800×600×1800mm，64通道）
20	重量	约200-600 KG（视配置）



购买/获取方式：

· 价格：根据通道数、单通道功率、是否带程控电源等配置报价，请联系销售工程师获取详细方案。

· 购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

· 试用/演示：欢迎寄送产品样品至我司实验室，免费进行电子负载老化方案验证并出具报告。



六、服务对象/使用场景/案例分享

服务对象：

1. 电源/充电器制造商：手机充电器、笔记本适配器、LED驱动电源。

2. 电池PACK厂：锂电池保护板、电池组老化。

3. 汽车电子供应商：车载充电器、DC-DC转换器。

4. 工业电源厂商：通信电源、服务器电源、电镀电源。

5. 科研/检测机构：电源产品寿命测试。



使用场景：

1. 电源量产老化：批量老化筛选早期失效，提升出货可靠性。

2. 电池保护板老化：模拟充放电过程，验证保护板长期稳定性。

3. 动态负载老化：模拟快充、电机驱动等动态电流场景。

4. 高温老化：配合恒温箱进行高温带载老化。

5. 研发寿命测试：长时间运行验证产品设计寿命。



案例研究：

背景：某知名电源代工厂（立讯精密）生产65W GaN充电器，要求每台充电器必须经过2小时满载老化，并监测输出电压和电流。原有老化架使用电阻负载，无法监控数据，且因电阻发热导致阻值漂移，老化条件不稳定。

方案：王氏天茂为客户定制了64通道电子负载老化设备，每通道独立CC负载，上位机实时监控电压电流，数据上传MES。老化车内置强制风冷，确保负载模块温升可控。

成果：老化一致性大幅提升，发现并拦截了3批因MOS管质量问题导致满载掉压的不良品。客户生产经理评价：“电子负载老化不仅让老化条件精确可控，实时监控还帮我们提前发现了批次性缺陷。王氏天茂工装治具专业可靠。”



七、用户价值

· 受益1：提升老化准确性—— 电子负载精度高，不受温度漂移影响，老化条件一致。

· 受益2：强化筛选力度—— 动态负载+电压拉偏，有效筛出边缘性能不良品。

· 受益3：降低人力成本—— 上位机自动监控，无需人工巡检，一条产线节省1-2名老化员。

· 受益4：实现数据追溯—— 每件产品老化数据绑定SN码，上传MES，满足质量追溯要求。

· 受益5：提高设备利用率—— 多通道独立控制，可混老化不同产品，减少空置。

· 受益6：保障生产安全—— 异常自动切断，过温保护，防止火灾。

· 受益7：灵活定制—— 功率、通道数、老化车尺寸完全按需设计。
