一、工装治具 & 夹具产品概述

1、治具简介

在PCBA制造流程中，程序下载与固件烧录是SMT贴片后的核心工序之一。每一片PCBA在出厂前都需要通过专用治具将编译好的固件程序写入板载MCU、Flash或EEPROM存储器中，确保产品在整机装配后能够正常运行。

然而，传统烧录方式依赖人工逐片操作——操作员使用简易烧录座或飞线搭接烧录接口，每次只能处理一片PCBA，效率低下且容易因接触不良导致烧录失败。

深圳建辉塑胶电子实业（深圳）有限公司是一家成立于1989年的港资企业，位于深圳市龙华新区观澜街道，占地面积超过5万平方米，年均在职员工约1300人-。公司主要从事加工贸易，产品全部出口，主要产品包括塑胶电子制品、五金制品、塑胶五金模具、报警仪器系列产品、控制器及其配件线路板插件、电气音响及视觉装置等-。建辉塑胶电子自2015年起与王氏天茂建立合作关系，采购了多套非标定制的曲柄滑块机构PCBA程序下载测试治具，用于产线多款PCBA的量产烧录。

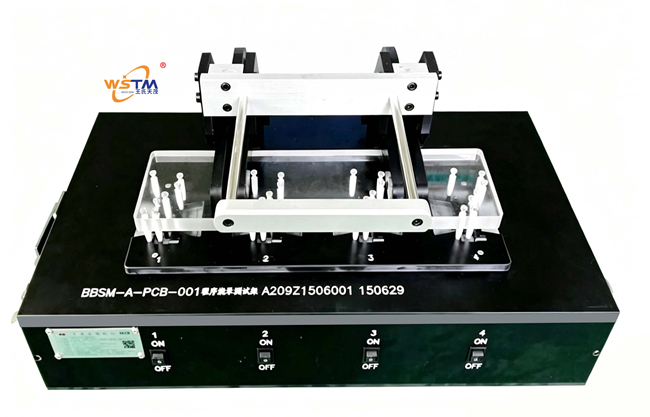

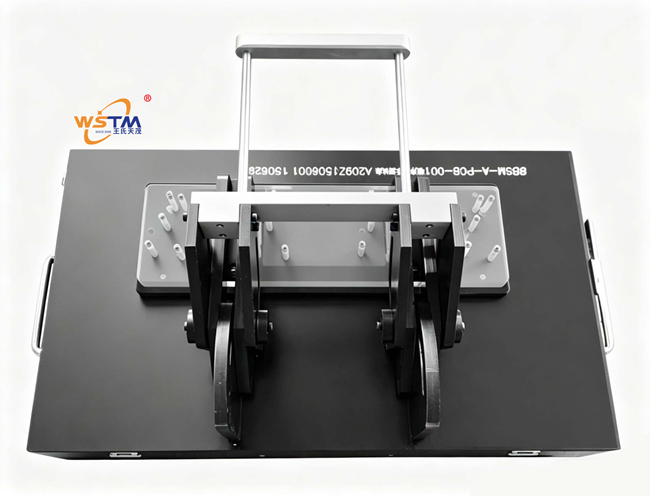

本产品由深圳市王氏天茂科技有限公司研发，是一套专为建辉塑胶电子等EMS制造企业量身定制的曲柄结构PCBA程序下载测试治具（烧录测试架） 。该治具采用黑色电木板构建主体框架，黑色电木板具有电气绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势，是精密测试治具的理想基材。载板选用防静电玻纤板，经CNC仿形加工，待测PCBA可精准嵌入定位槽内实现快速定位。压板采用白色有机玻璃材质，透明可视，操作员可直观观察PCBA与探针的接触状态。

驱动结构采用非标定制的曲柄滑动机构——这是本治具的核心创新设计之一，属于曲柄滑块机构（Crank Slider Mechanism）在测试治具领域的典型应用-1。曲柄滑块机构的基本构成包括偏心轮、连杆和滑块，当操作员旋转曲柄手柄时，偏心轮驱动连杆推动滑块沿直线导柱做精确的垂直往复运动，带动压板平稳下压或抬升，从而实现探针与PCBA的可靠接触与分离。这种纯机械驱动方式无需气源、无需电源、无需复杂维护，操作轻便省力，且通过曲柄的过死点自锁原理保证压合状态下探针接触力恒定。治具配置4路启动按钮，每路对应一个独立工位，可根据需要灵活控制各工位的烧录启停。船型总电源开关用于一键接通或切断整台治具的总电源。

测试探针选用华荣测试探针，具有阻抗低、弹力衰减小、使用寿命长等特点，确保烧录全程供电稳定、通信不丢包。控制系统采用RS485通信方式，治具本身不含嵌入式系统或单片机——所有烧录控制逻辑、固件传输及校验判定均由客户电脑端的烧录软件通过RS485总线完成，治具仅负责PCBA的物理定位、探针可靠接触及通信信号透明传输。

测试工位为4路并行烧录架构，可同时下载烧录4片PCBA的程序，各工位独立控制。需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮，一个下载不良不会影响到其他主板的程序下载，比较方便实用-1。该治具适用于各类PCBA主板的程序下载与固件烧录，是EMS电子制造服务企业实现高效量产烧录的理想产线工装。

2、产品定位

核心产品 / 建辉塑胶电子等EMS企业专用PCBA程序下载与固件烧录解决方案 / 曲柄滑块机构驱动4路并行烧录架构

3、盈利模式

直供 + ODM/OEM定制（支持根据PCBA外形尺寸、测试点布局、烧录接口类型及工位数量需求定制治具规格与载板探针排布）



二、工装治具 & 夹具核心功能

1、黑色电木板主体与曲柄滑块机构精密压合

描述：

治具主体底盒采用黑色电木板构建。电木板作为优良的工业级绝缘材料，具有电气绝缘性能优异、机械强度高、尺寸稳定性好、耐腐蚀、不产生静电等优势，是精密测试治具的理想基材。载板选用防静电玻纤板经CNC仿形加工，待测PCBA可精准嵌入定位槽内实现快速定位。压板采用白色有机玻璃材质，透明可视，操作员可直观观察PCBA与探针的接触状态。

驱动结构采用非标定制的曲柄滑块机构——这是本治具区别于常规快速夹或气动方案的核心特征-1。曲柄滑块机构由偏心轮、连杆和滑块三部分组成，工作原理为：操作员旋转曲柄手柄，偏心轮随之转动，通过连杆将旋转运动转化为滑块的精确直线往复运动，驱动压板沿导向槽平稳垂直下压或抬升。当曲柄旋转至下止点（死点位置）时，机构形成自锁——此时即使松开手柄，压板也不会因探针弹簧反弹力而自行回退，确保全测试周期内探针阵列与PCBA测试焊盘保持恒定可靠的接触压力。测试完成后，反向旋转曲柄手柄，滑块带动压板平稳回升，探针与PCBA自动分离。

治具通过船型总电源开关一键接通或切断整台治具的总电源。每工位配置独立启动按钮（共4路），需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮-1。各工位完全独立控制，互不干扰。

效益：

曲柄滑块机构作为纯机械驱动方案，无需气源管路、无需空压机、无需电源驱动，结构简洁可靠，长期运行无气路泄漏或电磁阀故障风险。其产生的压合力不仅平稳，而且通过机械死点自锁维持恒定，可确保华荣探针在每片PCBA上的压缩量高度一致，有效杜绝因探针虚接导致的烧录中断或芯片损坏-1。白色有机玻璃压板使操作员可直观确认探针接触状态，避免“盲压”导致的探针偏位或元件损伤。4路独立启动按钮设计使各工位操作完全独立，一个下载不良不会影响到其他主板的程序下载，产线综合利用率高。

2、华荣探针高可靠接触保障烧录全程通信稳定

描述：

测试探针选用行业知名品牌华荣测试探针。烧录过程对通信链路的稳定性要求极高——程序下载及固件烧录过程中，PCBA与烧录器之间的UART、SWD或JTAG通信一旦发生中断，轻则烧录失败需重新操作，重则芯片内部Flash写入不完全导致PCBA变砖报废。

华荣探针采用高品质合金材料，具有良好的导电性和耐磨性，弹簧结构精密，即使在高频率的测试中也能保持长期稳定工作-。针对不同测试点类型精准匹配头型——细间距信号过孔采用尖头探针确保精准接触，电源及接地焊盘采用锯齿头或圆头探针以增大接触面积并降低接触电阻。探针均采用快换针套设计，单支磨损后可快速更换，维修方便，成本低。

效益：

华荣探针的高品质物理接触是该PCBA程序下载测试治具完成可靠烧录的基石——为PCBA的稳定供电、烧录时的串口通信提供了可靠的低阻抗连接。稳定接触确保烧录不丢包、供电不虚接，使烧录成功率达到最高水平，最大限度降低因探针接触不良导致的芯片损坏风险。

3、4路独立控制并行烧录架构

描述：

本治具设计为4路并行烧录架构，4个独立工位均匀布置于电木面板上。同时下载烧录4片PCBA的程序，各工位独立控制-1。每个工位均配备独立的曲柄滑块压合机构、独立的华荣探针阵列、独立的启动按钮及独立的RS485通信通道。

各工位操作完全独立——需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮。一个下载不良不会影响到其他主板的程序下载，比较方便实用-1。在测试某一个PCBA时，其他PCBA不动——各工位的测试操作完全独立，互不干扰。

效益：

4路并行设计使一台治具可同时烧录4片PCBA，产线烧录效率较单工位方案提升数倍。独立控制与独立判定的设计使各工位互不干扰，某一工位烧录失败或维护期间其余工位仍可正常生产，产线综合利用率高。

4、RS485通信联机客户电脑透明传输

描述：

本治具不含嵌入式系统或单片机控制。控制系统采用RS485通信方式，通过RS485总线将所有工位的烧录通信信号（UART、SWD等）集中引出至面板标准接口。客户使用自己的电脑通过RS485转换器与治具对接——各工位是否需要下载产品可以控制，所有烧录控制逻辑、固件传输协议、校验判定均由客户电脑端的烧录软件完成，治具仅负责PCBA的物理定位、华荣探针可靠接触及通信信号的透明传输。

RS485总线具有抗干扰能力强、传输距离远、支持多节点通信等优点，适合产线环境中多工位并行烧录的数据传输需求。客户可根据自身生产管理系统灵活部署烧录软件，无需适配新的嵌入式平台，软件投资得到保护。

效益：

RS485通信+客户电脑的架构使治具功能定位清晰——治具提供可靠的物理接触与信号传输通道，客户烧录软件负责全部控制逻辑。这种分工使得客户的烧录软件投资和操作培训得以延续，无需重新适配新的嵌入式系统，部署灵活、维护简便。RS485总线的抗干扰能力确保在产线电磁环境中烧录通信稳定可靠。

5、PCBA程序下载与烧录核心测试功能

描述：

作为PCBA程序下载测试治具（烧录测试架），通过华荣探针引出PCBA的供电引脚、UART/SWD/JTAG烧录通信引脚及控制引脚（如GPIO0用于进入烧录模式），配合客户电脑端烧录软件，可在一次装夹中完成以下核心工序：

（1）程序下载与固件烧录—— 将编译好的固件镜像通过华荣探针经由PCBA的烧录接口写入板载MCU、eMMC或SPI Flash存储器中。烧录过程中对各通道的写入数据进行实时校验，确保写入数据与源文件一致。多工位并行烧录时各工位独立通信、独立校验，一个下载不良不会影响到其他主板的程序下载-1。

（2）序列号与配置信息写入—— 每片PCBA的唯一序列号、MAC地址及产品配置参数在烧录阶段同步写入存储芯片的指定区域，实现“一板一号”的数字化管理。写入完毕后通过回读校验确认写入数据正确无误。

（3）烧录结果与状态指示—— 烧录过程中客户电脑端软件实时显示各工位烧录进度与状态——烧录中、烧录完成、校验通过或烧录失败。操作员根据电脑端提示取出良品流入下一工序，不良品隔离至指定区域。

效益：

作为PCBA程序下载烧录测试治具，本治具将程序下载、固件烧录及序列号写入全部集成于一个工位、一次装夹完成。标准化流程消除了离线烧录器逐片操作的效率瓶颈，烧录成功率高、混料风险低。4路并行架构使单台治具产能匹配SMT产线节拍，产线流转效率大幅提升。



三、技术亮点与独特卖点

1、曲柄滑块机构纯机械驱动，免气源免维护

创新采用曲柄滑块机构作为压合驱动核心，将手柄的旋转运动通过偏心轮和连杆转化为压板的精确直线往复运动。当曲柄旋转至下止点时形成机械死点自锁，确保探针接触压力全程恒定。该纯机械方案无需气源管路、无需空压机、无需电源驱动，结构简洁可靠，长期运行无气路泄漏或电磁阀故障风险，特别适合没有集中供气管网的产线环境部署-1。

2、4路独立控制并行烧录，产线效率倍增

4路并行架构设计，同时下载烧录4片PCBA的程序，各工位独立控制-1。需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮。一个下载不良不会影响到其他主板的程序下载，比较方便实用。产线烧录效率较单工位方案提升数倍。

3、华荣探针保障烧录通信稳定

华荣探针采用高品质合金材料，具有良好的导电性和耐磨性，弹簧结构精密，即使在高频率的自动化测试中也能保持长期稳定工作-。烧录过程对通信链路稳定性要求极高，华荣探针低阻抗、高寿命的物理特性确保了烧录全程供电稳定、通信不丢包，从物理层面保障烧录成功率达到最高水平。

4、RS485通信联机客户电脑，灵活部署

治具不含嵌入式系统，采用RS485总线将所有工位的通信信号集中引出至面板标准接口。客户使用自己的电脑和烧录软件完成全部控制，无需适配新的嵌入式平台。RS485总线抗干扰能力强，适合产线多工位并行烧录环境。客户现有烧录软件投资和操作培训得以充分延续。

5、建辉塑胶电子长期合作验证的成熟方案

本治具方案深度适配深圳建辉塑胶电子实业（深圳）有限公司的PCBA程序下载与烧录需求。建辉塑胶电子成立于1989年，年均在职员工约1300人，产品全部出口-。王氏天茂自2015年起与建辉塑胶电子建立合作关系，多年来持续为其提供非标定制曲柄滑块机构PCBA程序下载测试治具-1。该方案经过建辉塑胶电子多年产线批量验证并稳定运行，是成熟可靠的量产烧录解决方案。



四、操作注意事项

1、操作前准备

（1）治具外观检查：每次使用前检查黑色电木板主体有无裂纹或变形、曲柄滑块机构动作是否顺畅、各连杆连接处有无松动或磨损；检查华荣探针针头有无弯折、氧化或污染；检查白色有机玻璃压板有无裂纹或划伤；检查船型总电源开关动作是否灵敏可靠；检查4路启动按钮是否灵敏正常。

（2）静电防护确认：操作员须正确佩戴防静电手环并可靠接地，工作台面铺设防静电台垫。PCBA上集成高密度MCU、Flash存储器等静电敏感器件，装板及取板全程必须落实静电防护措施。

（3）烧录软件与通信检查：确认客户电脑端烧录软件已正常启动、RS485通信连接正常、各工位通信通道已配置正确、烧录固件版本已确认无误。

（4）船型总电源开关断电确认：装板前务必确认船型总电源开关已置于“断开”位置。严禁在通电状态下进行PCBA的装入或取出操作。

2、装板操作规范

（1）断电装板：在安装或拆卸PCBA前，务必确认船型总电源开关已置于“断开”位置。严禁在通电状态下进行PCBA的装入或取出操作。

（2）轻拿轻放：取放PCBA时须捏持板边，避免直接接触MCU芯片、Flash存储器、晶振及精密焊盘等关键元器件区域，防止手上汗渍与油脂污染焊盘表面导致长期氧化或烧录接触不良。

（3）定位确认：将PCBA放入防静电玻纤载板的仿形定位槽时，须确认PCBA完全落入槽底、方向与SOP作业指导书一致。通过白色有机玻璃压板观察PCBA位置是否正确。严禁在PCBA未完全入槽时强行压合。

（4）曲柄压合操作：缓慢旋转曲柄手柄，通过有机玻璃压板直观观察探针与PCBA测试焊盘的对位接触情况。曲柄旋转至下止点（死点位置）时机构自锁，确认压板已到位且探针接触良好。若旋转过程中感到异常阻力，立即停止并检查PCBA是否放正。

注意： 曲柄滑块机构产生的压合力较大，旋转手柄时应均匀施力，避免猛力快速旋转导致探针瞬间冲击PCBA焊盘。压合时应将PCBA平稳下压，确保探针与PCBA测试焊盘均匀接触-。

3、烧录测试过程规范

（1）上电前确认：闭合船型总电源开关前，确认各工位PCBA已正确安装。确认所有工位的启动按钮处于未按下状态。

（2）独立工位启动：需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮。各工位操作完全独立，互不干扰。

（3）烧录过程监控：操作员通过客户电脑端烧录软件界面关注各工位烧录进度与状态——烧录中、烧录完成、校验通过或烧录失败。烧录不合格的工位在软件界面提示，操作员根据提示将该工位PCBA取出隔离至不良品区。

（4）烧录完成取板：烧录完成后，先通过客户电脑端软件确认该工位烧录成功，再反向旋转曲柄手柄使压板回升，探针与PCBA自动分离。取出PCBA，良品流入下一工序，不良品隔离返修。

（5）异常情况处理：若在烧录过程中发现PCBA异常发热，或客户烧录软件显示通信中断、烧录失败、校验错误等，立即按下对应工位的启动按钮停止该工位烧录，将异常PCBA隔离至不良品区并做好详细记录。

4、设备维护与保养

（1）严禁带电维护：更换载板、清洁探针或检查内部连线前，必须关闭船型总电源开关，拔掉电源输入线并确认治具完全断电。

（2）探针清洁与更换：定期（建议每班次或每500次测试）用工业无水酒精与无尘布轻擦华荣探针针头，去除氧化层与助焊剂残留。发现探针针头磨损、弯曲或弹力衰减时及时进行单支更换。

（3）曲柄滑块机构保养：定期（建议每月）检查曲柄滑块机构的偏心轮、连杆及滑块等运动部件是否磨损或松动，必要时加注适量润滑油保持运转顺畅。若发现机构松动或自锁失效，应立即停止使用并通知技术人员检修。

（4）日检日清：每日下班前确认船型总电源开关已断开。确认所有曲柄手柄处于松开位置（压板在上位）。清扫载板上的灰尘，用干布擦拭探针区域和电木板表面，用防尘罩遮盖治具。



五、与竞争对手对比

王氏天茂（WSTM）与行业传统方案对比表

对比维度	王氏天茂（WSTM）	行业传统方案
驱动方式	非标定制曲柄滑块机构，纯机械驱动，免气源免电源，死点自锁恒压，结构简洁可靠	手动快速夹或简易肘夹，压力不均且无自锁；气动方案需配套空压机及气路，部署受限
工位架构	4路并行烧录，同时下载烧录4片PCBA，各工位独立控制，一个下载不良不影响其他主板	多为单工位或双工位串行烧录，产线效率受限
工位控制	每工位独立启动按钮，需要操作哪个工位即按下哪个按钮，独立控制互不干扰	一刀切式总开关控制，无法单独控制各工位启停
控制系统	RS485通信+客户电脑，治具透明传输信号，客户烧录软件完全可控，部署灵活	多为封闭式嵌入式系统，烧录软件与治具绑定，灵活性差
主体材质	黑色电木板主体+防静电玻纤载板+白色有机玻璃压板，绝缘防静电，操作可视化	普通亚克力或薄铝板，长期使用易变形且防静电能力差
探针品牌	华荣探针，高品质合金材料，导电性耐磨性好，弹簧精密，寿命长	杂牌探针，弹力衰减快，接触不良频发，烧录失败率高
维护成本	纯机械曲柄机构+快换探针，无需气路维护，产线电工即可独立维护	气动方案维护复杂，系统故障排查依赖厂商
客户验证	深圳建辉塑胶电子（2015年起长期合作），产线批量验证并稳定运行	缺乏长期合作验证案例
行业经验	Since 2006，国家高新技术企业，测试治具行业十大品牌	缺乏专业烧录治具设计经验



六、产品规格与技术参数



曲柄结构PCBA程序下载测试治具规格表

参数类别	详细规格
设备名称	曲柄结构PCBA程序下载测试治具、烧录测试架(曲柄滑块机构程序烧录测试治具)
外形尺寸	非标定制（根据PCBA外形尺寸、测试点布局及4工位排列设计）
主体结构	黑色电木板主体框架+防静电玻纤板载板（仿形定位）+白色有机玻璃压板（透明可视）
驱动机构	非标定制曲柄滑块机构（偏心轮+连杆+滑块），纯机械驱动，死点自锁恒压
供电方式	船型总电源开关控制
测试工位	4路并行烧录，各工位独立控制（独立启动按钮）
测试探针	华荣测试探针（根据测试点类型匹配尖头/锯齿头/圆头等头型，快换针套设计）
探针寿命	≥10万次
控制系统	无嵌入式系统，RS485通信联机客户电脑，治具透明传输烧录通信信号
适用产品类型	各类PCBA主板的程序下载与固件烧录
主要测试功能	程序下载、固件烧录、序列号与配置信息写入、烧录结果状态判定
适用标准参考	IPC-9252A（PCBA电气测试要求）、ANSI/ESD S20.20（静电防护标准）



七、购买 / 获取方式



工装治具定制采购信息表

项目	描述
价格模式	工装治具为非标定制，需根据PCBA的Gerber文件、测试点布局、烧录接口类型及工位数量需求评估后报价。
购买渠道	电话/邮箱直供：可通过销售热线/电子邮件与王氏天茂公司取得联系，经技术评估与具体洽谈后完成定制采购。



八、服务对象 / 使用场景与案例分享

1、服务对象

各类PCBA的ODM/OEM制造商（PCBA程序下载与固件烧录工位），尤其面向深圳建辉塑胶电子实业（深圳）有限公司等长期合作的EMS电子制造服务企业。

2、使用场景

PCBA完成SMT贴片后进入程序下载烧录工位。操作员确认船型总电源开关已断开后，将待测PCBA依次放入各工位防静电玻纤载板的仿形定位槽内，旋转曲柄手柄至下止点锁紧压合。需要操作哪一个工位的产品即按下哪个工位的启动按钮进行下载，不需要下载产品的工位则无需按下按钮-1。客户电脑端烧录软件通过RS485通信与治具各工位建立连接，依次执行程序下载、固件烧录及序列号写入。烧录过程中客户烧录软件实时显示各工位烧录进度与状态。烧录完成后，反向旋转曲柄手柄使压板回升，取出PCBA。良品流入下一组装工序，不良品隔离返修。

3、案例研究

深圳建辉塑胶电子实业（深圳）有限公司成立于1989年，是港资企业，位于深圳市龙华新区观澜街道，占地面积超过5万平方米，年均在职员工约1300人-。公司主要从事加工贸易，产品全部出口，主要产品包括塑胶电子制品、五金制品、塑胶五金模具、报警仪器系列产品、控制器及其配件线路板插件等-。建辉塑胶电子自2015年起与王氏天茂建立合作关系-1。

在导入王氏天茂曲柄结构PCBA程序下载测试治具前，建辉塑胶电子产线采用离线烧录器逐片操作的方式，单板烧录节拍慢、效率低，且烧录、校准和序列号写入分别在不同工位完成，PCBA需多次转运，增加了静电损伤风险。

WSTM团队根据建辉塑胶电子多款PCBA的Gerber文件、烧录接口类型（UART/SWD）及量产产能需求，设计了4路曲柄滑块机构程序下载烧录测试治具。黑色电木板主体坚固耐用，防静电玻纤载板可快速更换适配不同型号PCBA。曲柄滑块机构纯机械驱动，无需气源，操作轻便省力，单次装夹时间大幅缩短。4路独立控制并行烧录使产线烧录效率显著提升，一个下载不良不会影响到其他主板的程序下载-1。各工位独立启动按钮使操作灵活高效。RS485通信联机客户电脑，客户使用自己熟悉的烧录软件无缝对接，无需重新培训。自2015年合作以来，该治具方案已在建辉塑胶电子产线稳定运行多年，为客户PCBA量产烧录的品质与效率提供了坚实保障。



九、用户价值

1、4路并行烧录，产能匹配大批量生产

4路并行架构设计，同时下载烧录4片PCBA的程序，各工位独立控制。产线烧录效率较单工位方案提升数倍，一个下载不良不会影响到其他主板的程序下载，产线综合利用率高。

2、曲柄滑块纯机械驱动，免气源免维护

非标定制曲柄滑块机构无需气源管路、无需空压机、无需电源驱动，结构简洁可靠。机械死点自锁确保探针接触压力全程恒定，特别适合没有集中供气管网的产线环境部署。长期运行无气路泄漏或电磁阀故障风险，维护成本极低。

3、RS485通信联机客户电脑，部署灵活

治具不含嵌入式系统，采用RS485总线透明传输烧录通信信号，客户使用自己的电脑和烧录软件完成全部控制。无需重新适配嵌入式平台，现有烧录软件投资和操作培训得以延续，部署灵活、维护简便。

4、华荣探针保障烧录通信稳定，降低报废风险

华荣探针高品质合金材料与精密弹簧结构确保烧录全程供电稳定、通信不丢包，从物理层面最大限度降低因探针接触不良导致的烧录中断和芯片损坏风险。

综合受益

王氏天茂曲柄结构PCBA程序下载测试治具，集曲柄滑块机构纯机械驱动的免维护优势、4路独立并行烧录的高效产能、华荣探针的可靠接触及RS485通信的灵活部署于一体，是EMS电子制造服务企业实现高效、可靠、低维护PCBA程序下载烧录的理想产线工装。
