一、产品概述

简介：

新能源汽车充电桩作为电动汽车的能量补给核心，其PCBA控制板的性能与可靠性直接关系到充电安全、计量准确和使用寿命。充电桩控制板集成了计量、通讯、保护、人机交互等多个功能模块，传统单工位手动测试效率极低，且难以模拟真实充电工况。

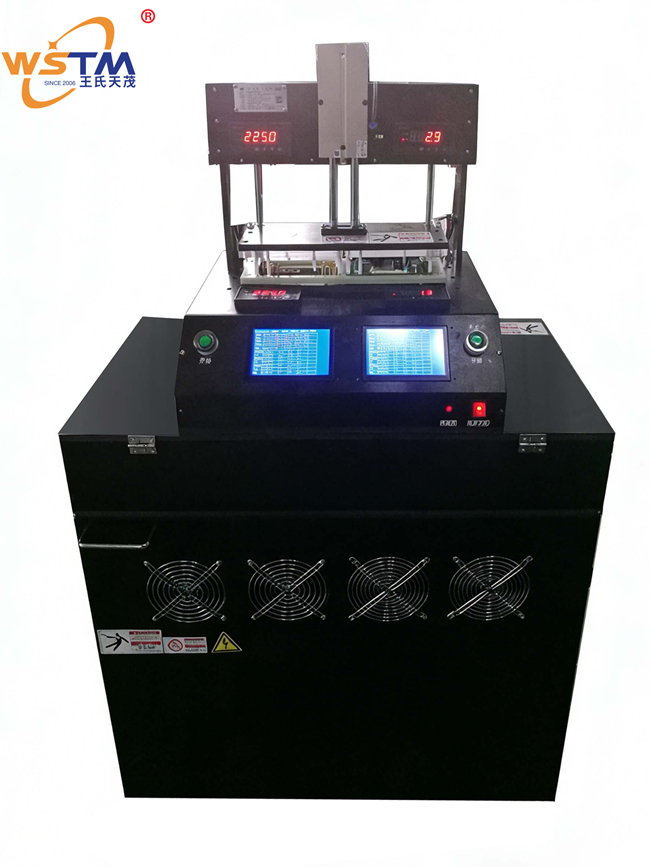

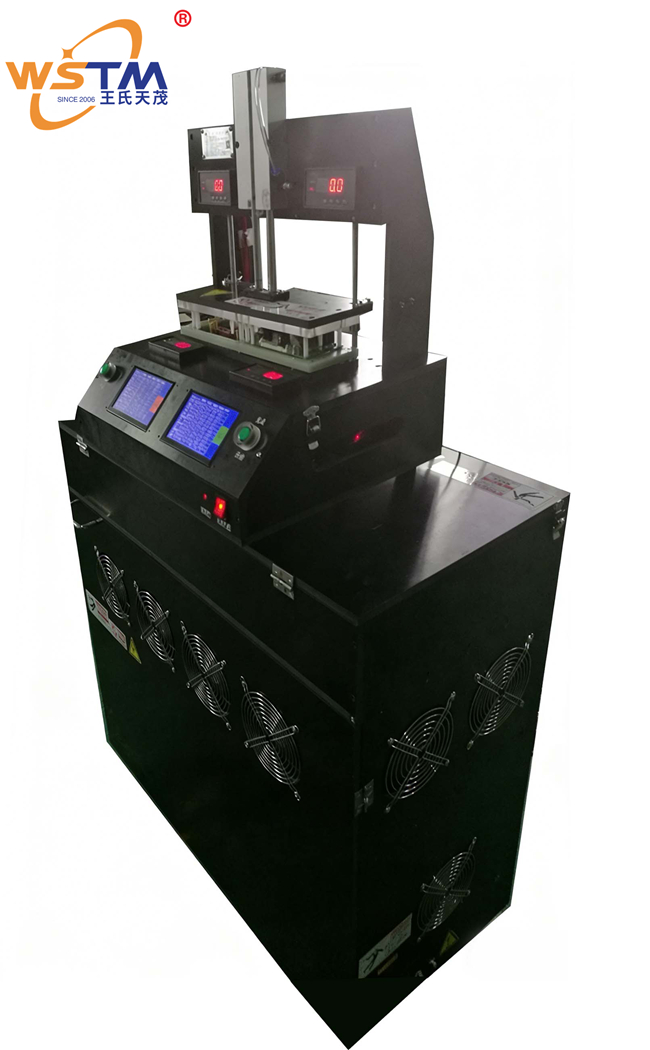

[产品名称：汽车充电桩多通道上位机测试系统]是一款专为[充电桩整机厂、PCBA供应商及IQC来料检验] 设计的[ATE自动化测试系统]。系统采用多通道并行测试架构（4/8/16通道可选），通过上位机软件统一控制，一次性完成电压/电流/功率计量精度测试、CP/CC信号检测、继电器通断测试、过流/过压/短路保护验证、通讯功能测试（CAN/RS485/以太网）、绝缘电阻测试等全功能验证。测试数据自动保存并上传MES，实现充电桩PCBA的高效、精准、可追溯测试。

产品定位：核心产品 / 产线关键质量门

盈利模式：直供 + ODM/OEM 非标定制

公司资质：作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具拥有20年行业经验，是国家高新技术企业，已服务立讯精密、美的等超1000家客户。

二、核心功能

功能1：多通道并行测试，大幅提升产线效率

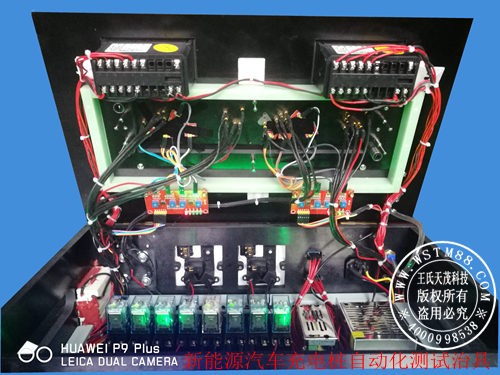

描述：系统采用模块化多通道架构，支持同时测试4/8/16块充电桩PCBA。每个通道独立配置测试资源（可编程电源、电子负载、信号采集模块），上位机软件并行控制，互不干扰。测试完成后，各通道结果独立显示并汇总。

效益：相比单工位测试，效率提升4-16倍；单板平均测试时间可缩短至10-15秒（并行下），极大满足批量生产需求。



功能2：计量精度自动化校准与验证

描述：系统通过高精度标准源（电压0-1000V，电流0-300A可程控）向PCBA施加标准值，同时读取PCBA的计量芯片输出值（电压、电流、功率、电量），自动计算误差并判定是否在合格范围内（如电压误差≤0.5%，电流误差≤1%）。支持多点校准（如10%、50%、100%负载点）。

效益：确保充电桩计量准确，避免因计量偏差导致的用户计费纠纷；全自动校准替代人工调节电位器，精度更高、效率提升10倍。



功能3：CP/CC信号检测与协议一致性测试

描述：系统模拟电动汽车控制导引（CP）和连接确认（CC）信号，检测PCBA对CP信号的占空比识别、电压幅值响应、PWM频率检测能力，以及CC电阻值的识别精度。可模拟车辆连接、充电请求、充电结束等完整状态序列。

效益：确保充电桩与电动汽车的通讯协议符合GB/T 18487、IEC 61851等标准，避免因协议不匹配导致的无法充电或充电中断。



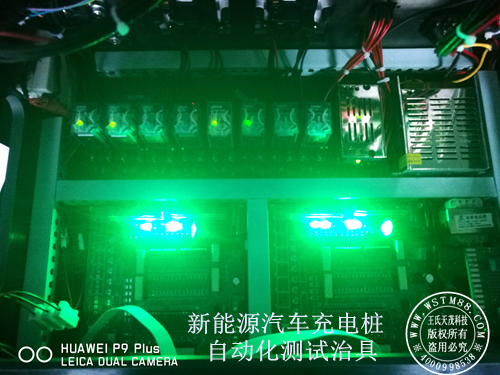

功能4：继电器与接触器驱动测试

描述：系统检测PCBA输出的继电器/接触器控制信号（电压、电流、吸合时序），并通过回读辅助触点状态或接入实际负载，验证继电器是否正常吸合与释放。可进行吸合电压、释放电压、触点接触电阻测试。

效益：确保充电桩主回路继电器可靠动作，避免因继电器粘连或无法吸合导致的充电故障或安全事故。



功能5：保护功能验证（过流/过压/短路/漏电）

描述：系统通过可编程电源和电子负载，模拟各种异常工况：

o 过流：输出电流超过设定阈值，检测PCBA是否在规定时间内切断输出；

o 过压：输入电压超过保护值，检测保护动作；

o 短路：模拟输出端短路，检测保护响应时间；

o 漏电：注入漏电流信号，检测漏电保护是否动作。

系统自动记录保护动作时间和恢复时间。

效益：确保充电桩在各种异常情况下能够及时保护，保障用户生命财产安全。



功能6：通讯功能测试（CAN/RS485/以太网）

描述：系统通过各通讯接口与PCBA建立连接，发送标准报文并监听响应，验证通讯协议栈是否正确。支持CAN（2.0B）、RS485（Modbus）、以太网（TCP/IP）等常见充电桩通讯接口。

效益：确保充电桩与后台管理系统、云平台的数据交互正常，实现远程监控、计费、升级等功能。



功能7：绝缘电阻与耐压测试（可选）

描述：系统内置绝缘电阻测试模块（500V/1000V DC），检测PCBA输入对地、输出对地、输入对输出的绝缘电阻值（应≥10MΩ）。可选配耐压测试（AC 1500V/1min），验证电气间隙和爬电距离是否符合安规标准。

效益：确保充电桩的电气安全，满足GB/T 20234、IEC 61851等安规要求，通过强制性产品认证（CCC）。



功能8：上位机软件统一管控，数据全流程追溯

描述：系统配套上位机测试软件（Windows平台），具有以下功能：

o 测试工装配置：选择测试通道、设定各测试项阈值；

o 配方管理：支持100种以上PCBA型号参数存储，一键调用；

o 实时监控：多通道测试进度、测试数据实时显示；

o 数据记录：所有测试数据自动保存至本地数据库，并上传至MES系统；

o 报表生成：支持导出CSV/Excel/PDF格式测试报告。

效益：实现测试过程的全数字化管理，满足大客户质量追溯要求；测试数据可用于统计分析，指导工艺改进。





三、技术亮点/独特卖点

亮点1：多通道并行架构，效率提升10倍以上

采用模块化通道设计，每通道独立配置测试资源，支持4/8/16通道并行测试。相比单工位测试，大幅节省产线占地和人工成本，特别适合充电桩PCBA的大批量生产。



亮点2：全自动计量校准，精度达0.05级

内置高精度标准源（电压0.05级、电流0.1级），自动完成多点校准和误差判定，无需人工干预。可检测计量芯片的线性度、温度漂移等性能，确保充电桩在全量程范围内计量准确。



亮点3：CP/CC协议模拟，符合国际标准

系统内置CP/CC信号模拟电路，可产生符合GB/T 18487.2-2017要求的PWM信号（占空比5%-95%，频率1kHz），并精确测量电压幅值（±12V）。支持完整的充电状态机模拟，验证PCBA的协议栈完整性。

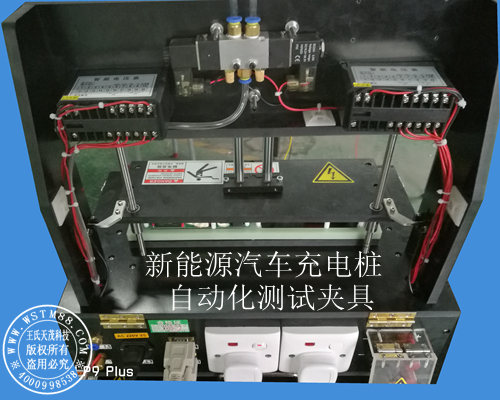

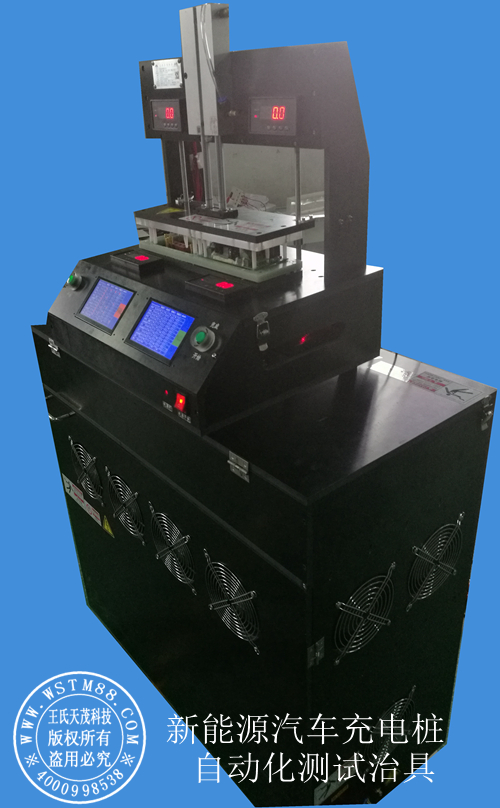

亮点4：模块化针床治具，快速换型

针对不同型号PCBA的测试点分布，采用模块化针床设计，换型时只需更换探针板和定位底座，15分钟内完成切换。针床采用高寿命探针（测试寿命10万次以上），接触可靠。



亮点5：保护功能量化验证

不仅判断保护功能是否触发，更精确测量保护动作时间（精度1ms）、恢复时间、触发阈值，确保保护电路真正可靠，避免因保护参数漂移导致的误动作或拒动作。



亮点6：王氏天茂工装夹具一站式配套

作为专业的测试治具厂家，我们不仅提供多通道上位机测试系统，还可配套提供SMT过炉载具、波峰焊治具、装配工装等全系列产品，助客户实现充电桩生产线工装的一站式采购。

四、和竞争对手相比的优势

序号	对比维度	王氏天茂WSTM解决方案	市场普通方案 （单工位/半自动测试）
1	测试架构	多通道并行（4/8/16通道），效率提升10倍以上	单工位或2工位，效率低
2	计量校准	全自动校准，精度0.05级，多点验证	人工调节电位器或单点验证，精度差
3	CP/CC测试	标准协议模拟，支持完整充电状态机	简单通断测试或无
4	保护验证	量化测量动作时间（1ms精度）和触发阈值	仅判断有无保护
5	通讯测试	同时支持CAN/RS485/以太网，自动收发报文	手动或仅单项
6	换型效率	模块化针床，15分钟换型	需重新接线，1小时以上
7	数据追溯	上位机自动记录+上传MES，报表丰富	人工记录或简易Excel导出
8	绝缘/耐压	可选配绝缘电阻+耐压测试，集成一体	需另购安规测试仪，分开测试
9	客户案例	立讯精密、美的等头部客户已验证	多为中小工厂，缺乏头部背书
10	品牌资质	国家高企，ISO三体系，测试治具行业十大品牌	小作坊式，售后无保障



五、产品规格/技术参数

序号	项目	详细参数
1	设备名称	汽车充电桩多通道上位机测试系统
2	型号	WSTM-EVSE-MULTI系列
3	测试对象	新能源汽车充电桩PCBA（交流/直流桩控制板）
4	测试通道数	标配4通道（可扩展至8/16通道）
5	电压测量范围	0-1000V DC / 0-300V AC，精度±0.05%
6	电流测量范围	0-300A DC / 0-100A AC，精度±0.1%
7	功率/电量精度	有功功率0.5级，电量±0.5%
8	标准源输出	电压0-1000V，电流0-300A，可程控
9	电子负载	每通道独立，0-500V/0-100A，CC/CV/CR模式
10	CP信号模拟	PWM频率1kHz，占空比5%-95%，幅值±12V
11	CC电阻模拟	100Ω-2kΩ可编程，精度±1%
12	保护动作时间测量	精度1ms
13	通讯接口	CAN（2.0B）、RS485（Modbus）、以太网（TCP/IP）
14	绝缘电阻测试	500V/1000V DC，量程0-1000MΩ，精度±5%
15	耐压测试（可选）	AC 1500V/1min，漏电流0.5-20mA可设
16	控制方式	工控机 + 上位机软件（Windows）
17	数据接口	以太网，支持MES上传
18	配方存储	支持100种以上PCBA型号参数
19	工作电压	AC 220V 50Hz，功率≤2kW（8通道）
20	外形尺寸	按通道数定制（典型：1200×800×1800mm，4通道机柜）
21	重量	约150-300 KG（视通道数）



购买/获取方式：

价格：根据测试通道数、是否带绝缘/耐压模块、通讯接口类型等配置报价，请联系销售工程师获取详细方案。

购买渠道：深圳市王氏天茂科技有限公司官网 / 专属客户经理对接（可提供样品测试）。

试用/演示：欢迎寄送充电桩PCBA样品至我司实验室，免费进行多通道上位机测试验证并出具报告。

六、服务对象/使用场景/案例分享

服务对象：

1. 充电桩整机厂：如特来电、星星充电、盛弘股份等。

2. 充电桩PCBA供应商：为整机厂提供控制板的厂商。

3. 电力/计量检测机构：用于充电桩计量性能验证。

4. 新能源汽车主机厂：配套随车充电桩的产线测试。



使用场景：

1. 产线最终测试（FVT）：PCBA贴片完成后，进行多通道并行全功能测试，确保每一片控制板性能达标。

2. 来料检验（IQC）：对供应商提供的PCBA进行批量测试，拦截计量偏差、保护失效等不良品。

3. 研发验证测试：新PCBA方案开发阶段，用系统验证计量精度、协议一致性、保护动作阈值。

4. 客退品分析：对客诉充电桩的控制板进行复测，精准定位故障（如计量不准、通讯失败）。

5. 供应商质量改善：定期抽检供应商来料，用测试数据评估PCBA质量稳定性，推动供应商改进。



案例研究：

背景：某知名充电桩制造商（特来电）在7kW交流桩量产中，发现部分产品出现“充电电量计量不准”和“无法识别车辆连接”的客诉，单月客诉率约1.2%。原测试方案为单工位人工操作，仅测输出电压和简单通讯，无法覆盖计量精度和CP/CC协议。

方案：引入王氏天茂定制的8通道上位机测试系统，每通道独立配备高精度标准源和电子负载，自动完成计量多点校准、CP/CC协议模拟、保护功能验证等全项测试，数据自动上传MES。

成果：上线后，计量不准客诉下降98%，车辆识别失败客诉下降95%。单块PCBA测试时间从3分钟缩短至20秒（并行下）。客户质量总监评价：“多通道并行测试大幅提升了我们的产线效率，而且计量校准自动化后，精度一致性远超人工。王氏天茂测试治具让我们对充电桩品质有了十足信心。”



七、用户价值

受益1：确保计量准确—— 全自动多点校准，电压/电流/功率误差严格控制在标准范围内，避免计费纠纷。

受益2：保障充电安全—— 过流/过压/短路/漏电保护功能量化验证，确保异常情况下及时切断。

受益3：提升产线效率—— 多通道并行测试，效率提升10倍以上，满足大批量生产需求。

受益4：降低返修成本—— 在PCBA阶段拦截不良品，避免组装成整机后才发现，节省拆解和维修成本。

受益5：满足认证要求—— 绝缘电阻、耐压测试集成一体，助力产品通过CCC、CE、UL等认证。

受益6：数据驱动改善—— 长期积累的测试数据可分析计量芯片一致性、保护参数漂移趋势，指导供应商改进。

受益7：快速换型—— 模块化针床设计，15分钟切换型号，适应多品种生产。

受益8：满足大客户审核—— 头部充电桩企业要求供应商具备多通道ATE测试能力，该系统是验厂必备。



综合受益：

作为专业的测试治具厂家和过锡炉治具厂家，王氏天茂工装治具凭借20年行业经验，为您提供“交钥匙”式充电桩多通道上位机测试解决方案。从王氏天茂工装夹具到王氏天茂测试治具，再到王氏天茂过炉载具，我们一站式满足您的工装需求，助您的充电桩产品在计量精度、安全保护和产线效率上达到行业领先水平。

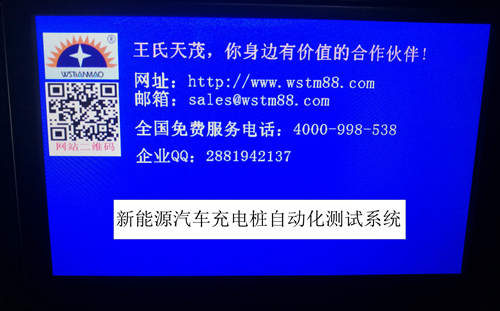

王氏天茂科技自动化测试系统测试待机画面

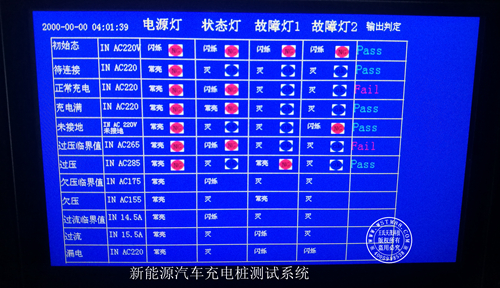

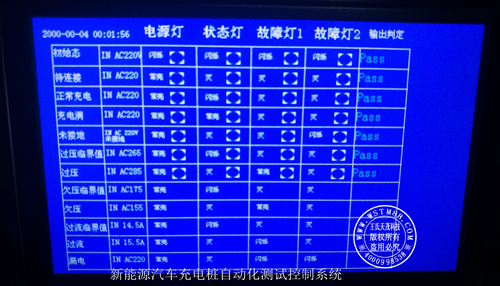

王氏天茂科技自动化测试系统的测试画面
