一、产品名称：FPC自粘硅胶治具（自粘硅胶载具 / 柔性板回流焊治具）

产品标语：自粘吸附，无压固定——FPC软板SMT工艺的高效解决方案

二、产品概述

简介：

FPC自粘硅胶治具是王氏天茂专为FPC软板、柔性电路板在SMT印刷、贴片、回流焊全流程中设计的一款创新型工艺载具。产品诞生的初衷，是为了解决FPC软板因厚度薄（通常0.1-0.5mm）、材质软，无法使用传统贴片治具固定，以及磁性治具不适用于对磁性敏感元器件的行业难题。通过在铝合金底板上涂装耐高温自粘硅胶，利用硅胶的粘附力将FPC软板平整固定，无需机械压合或磁力吸附，实现稳定过炉、精准焊接。

产品定位：核心产品（FPC治具类中的补充/替代型技术方案）

盈利模式：定制（ODM直供）

三、核心功能

功能1：自粘性固定

描述：治具表面涂覆耐高温自粘硅胶层，粘度可根据客户需求定制（高、中、低）。使用时，将FPC软板平放于硅胶面，用专用滚筒轻滚两次，即可依靠硅胶的粘附力将FPC牢牢固定。

效益：无需磁性钢片、无需高温胶带、无需机械压合，对磁性敏感元器件（如霍尔传感器、磁编码器）零干扰，适用范围更广；操作简单，员工上手快。

功能2：耐高温重复使用

描述：采用日本进口大昌硅胶或同等优质材料，经特殊工艺加工，可在260℃回流焊环境中长期使用，单次涂装使用寿命可达800-1000次以上。

效益：治具寿命长，大幅降低单件产品分摊的治具成本；硅胶失去粘性后，可返回王氏天茂重新涂装，进一步延长载具本体寿命。

功能3：高刚性底板支撑

描述：底板采用美国铝业ALCOA7075-T6铝合金，厚度1.5mm或2mm，表面经铁氟龙烤漆处理，硬度高、变形量小、耐高温。

效益：确保FPC软板在印刷、贴片、过炉过程中保持绝对平整，杜绝因底板变形导致的焊接不良；烤漆表面耐腐蚀、易清洁。

功能4：硅胶可返修重涂

描述：当硅胶粘性衰减或污染后，治具可送回王氏天茂，去除旧硅胶层并重新涂装新硅胶，恢复使用性能。

效益：底板本体可长期重复使用，仅需支付硅胶重涂费用，相比一次性治具或进口整板硅胶方案，为客户节省大量成本。

功能5：简易清洁与维护

描述：使用过程中如有灰尘或松香残留，可用酒精轻轻擦拭硅胶表面；不使用时，清洁干燥后覆盖离型膜保存。

效益：维护简单，无需专业工具，产线人员即可完成日常保养，确保治具长期稳定粘性。

四、技术亮点/独特卖点

亮点1：进口硅胶材料 + 国产定制成本优势

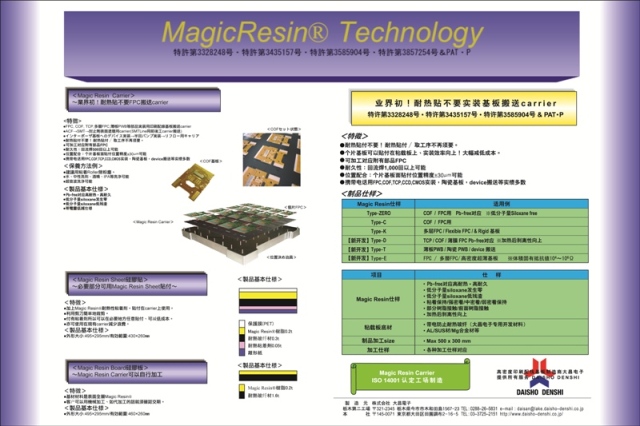

原日本大昌硅胶以固定尺寸（280×200mm）整板进口，国内客户按FPC实际尺寸加工时材料浪费严重，成本高昂。王氏天茂采用按需涂装工艺，根据客户FPC尺寸定制底板，仅在需要区域涂布硅胶，大幅降低材料浪费，为客户提供高性价比的国产化方案。

亮点2：硅胶粘度可定制

不同FPC软板因材质、厚度、元件布局不同，对粘性要求各异。王氏天茂提供高、中、低三档粘度可选，并可针对特殊产品调试专属粘度，确保固定可靠的同时取板轻松，不损伤FPC或元件。

亮点3：底板材料与工艺优化

采用7075-T6航空铝，兼具高强度与低热膨胀系数，配合铁氟龙烤漆表面，既保证高温稳定性，又提升防粘、防腐蚀性能，延长治具整体寿命。

亮点4：硅胶可返修循环利用

行业内多数自粘硅胶治具为一次性产品或仅能整板更换，王氏天茂创新推出硅胶重涂服务，客户仅需寄回底板，即可低成本恢复治具性能，践行绿色制造理念。

五、和竞争对手相比的优势

· 成本优势：相比进口整板硅胶方案，按需涂装+可重涂模式，单套治具全生命周期成本降低30%-50%。

· 材料可靠：与日本大昌等优质硅胶供应商长期合作，确保硅胶耐温性、粘性稳定性及使用寿命。

· 可定制性强：硅胶粘度、厚度、涂布区域、底板尺寸均可根据客户FPC产品完全定制，适配各种异形、拼板、薄板。

· 服务快捷：珠三角地区8小时上门服务，提供现场问题排查、操作培训、硅胶重涂取送等一站式支持。

· 资质背书：国家高新技术企业、ISO9001认证企业，产品符合电子制造业严苛的质量管理要求，已服务富士康、比亚迪、伟创力等大型SMT工厂。

六、产品规格/技术参数

项目	参数
底板材料	7075-T6铝合金（1.5mm / 2.0mm）
表面处理	喷砂硬质氧化
硅胶材料	日本进口大昌硅胶（或同等优质耐高温硅胶）
硅胶粘度	高 / 中 / 低（可定制）
耐温范围	长期260℃
使用寿命（单次涂装）	800-1000次
硅胶重涂	支持（返厂重涂，收取材料及加工费）
清洁方式	酒精擦拭、清水/洗洁精清洗（使用前需吹干）
存放要求	清洁干燥后覆盖离型膜，平整放置
适用工艺	锡膏印刷、SMT贴片、回流焊（含氮气回流焊）

购买/获取方式

价格：根据底板尺寸、硅胶涂布面积和粘度定制，价格区间通常在300元-1000元/套不等；批量订单及长期合作客户享受优惠；硅胶重涂服务按次收费，费用远低于新购治具。

购买渠道：直接联系王氏天茂销售团队，官网 www.wstm88.com 在线咨询，或拨打服务电话 0755-26016267 / 13828875842（微信同号）。

试用/演示：可提供样品治具试制（客户承担FPC样板），支持现场或视频演示操作方法、清洁维护及硅胶重涂流程。

七、服务对象/使用场景/案例分享

服务对象：

· FPC软板SMT贴片加工厂

· 消费电子（手机、可穿戴设备、平板）制造商

· 汽车电子、医疗电子、仪器仪表FPC应用企业

· 对磁性敏感元器件有严格限制的电子制造企业

使用场景1（对磁性敏感产品）：某汽车电子企业生产霍尔传感器FPC模块，因传感器对磁场极其敏感，无法使用磁性治具。王氏天茂提供自粘硅胶治具，零磁场干扰，成功解决固定问题，过炉良率提升至99.5%。

使用场景2（大批量FPC生产）：某手机摄像头FPC模组厂，月产量超20万片，原使用高温胶带工艺，胶带成本高且效率低。改用自粘硅胶治具后，节省胶带耗材及2名辅助人工，6个月收回全部治具投资。

使用场景3（异形/拼板FPC）：某医疗设备公司FPC传感器板形状不规则，且采用拼板设计，传统治具难以同时固定多片。王氏天茂定制拼板自粘硅胶载具，一次过炉同时处理8片FPC，效率提升40%。

使用场景4（小批量多品种）：某EMS工厂承接多种FPC打样订单，频繁更换治具成本高。王氏天茂提供通用底板+可替换硅胶垫方案，只需更换硅胶垫即可适配不同FPC，换线时间从2小时缩短至15分钟。

使用场景5（硅胶重涂循环使用）：某FPC加工企业使用自粘硅胶治具2年后，硅胶粘性衰减。寄回王氏天茂重涂后，底板继续使用，仅支付重涂费用，相当于以30%的成本获得全新治具性能，客户高度认可。

八、用户价值

受益1：提升良率与可靠性

自粘硅胶将FPC平整贴合，杜绝翘曲、移位导致的焊接缺陷；无磁场干扰，适用于所有类型FPC（包括含磁敏感元件产品），帮助客户将直通率稳定在99%以上。

受益2：降低综合生产成本

取消高温胶带耗材，减少粘贴/撕除人工；硅胶可重涂，底板本体长期使用；按需涂装避免材料浪费，从多个维度显著降低单件产品制造成本。

受益3：简化操作与维护

员工只需“放板+轻滚”两步操作，无需复杂培训；日常仅需酒精清洁，维护简便；硅胶重涂由厂家完成，客户无需自行处理，省心省力。

综合受益：

王氏天茂FPC自粘硅胶治具，是FPC软板SMT工艺中磁性治具的重要补充方案，尤其适用于对磁场敏感、形状复杂、小批量多品种的生产场景。通过18年技术积累、进口材料本土化优化、以及创新的硅胶重涂服务，帮助电子制造企业实现提质、降本、增效，从容应对多样化FPC产品的生产挑战。

（自粘性硅胶）SMT贴片治具	（自粘性硅胶）回流焊治具




       技术能力：WSTMSINCE2006王氏天茂^®-电子工业设备ODM制造商！成立于2006年，国家高新技术企业、深圳市创新型中小企业、深圳市科技型中小企业、测试治具行业十大品牌。推行8S现场生产管理体系并应用管家婆ERP系统，成功通过ISO9001:2015质量管理体系、ISO14001:2015环境管理体系及ISO45001:2018职业健康安全管理体系等认证.多年来，公司储备了相当数量的人才，并申请了注册商标“WSTIANMAO”和“WSTMSINCE2006王氏天茂”。

       服务政策：秉承“品质、服务、价值、合作、创新、管理”的理念，并遵循“好的服务”的宗旨，不断提高客户服务的质量，务求令所有顾客均获得称心如意的服务。
       服务宗旨：做您身边有价值的合作伙伴！
       服务便捷：珠三角地区8小时上门服务
       客户咨询服务：解答顾客对产品及服务有关咨询、受理所有产品返修、解决顾客服务投诉
       服务品质保证：对所有的服务进行定期和不定期回访

 ISO9001:2015质量管理体系|IS014001:2015环境管理体系|IS045001:2018职业健康安全管理体系

       WSTM SINCE2006王氏天茂^®-电子工业设备ODM制造商！

       WSTM SINCE2006王氏天茂^®公司，成立于2006年，国家高新技术企业、深圳市创新型中小企业、深圳市科技型中小企业、测试治具行业十大品牌、企业信用评价AAA级企业、自2016年至2025年连续多年荣获纳税信用A级评定之企业、可信品牌、守信经营者、广东省重庆万州商会副会长单位、深圳市重庆商会会员单位。

         WSTM SINCE2006王氏天茂^®公司，始终立志成为电子工业设备制造领域的领先企业，专注于电子工装治具与非标定制自动化设备的研发、制造及技术服务。我们以卓越的产品质量与专业的客户服务为基石，致力于成为客户、供应商及员工身边有价值的合作伙伴！

         WSTM SINCE2006王氏天茂^®公司，注册地址及主要生产基地坐落于中国首个经济特区、全国性经济中心城市及粤港澳大湾区核心引擎城市——深圳市宝安区。公司紧邻深圳宝安国际机场，并便捷连接G04粤港澳高速、G15机荷高速、S3广深沿江高速、G25深岑高速以及G107国道等主要交通干线，形成四通八达的交通运输网络。此举不仅确保了货物交付的高效性，亦显著提升了客户服务的响应速度。

         WSTM SINCE2006王氏天茂^®公司，秉持“成为您身边最具价值的合作伙伴”的经营理念，以及“品质卓越、服务优良、创造价值、合作共赢、持续创新、人性化管理”的企业文化与核心价值观。我们以产品技术创新和卓越的服务质量为核心竞争力，致力于为客户提供最优质且具有高性价比的产品与服务。作为行业领先者，我们始终以客户需求为导向，通过持续的工艺研发与生产改进，确保产品在市场中具备显著的竞争优势。

         WSTM SINCE2006王氏天茂^®公司，创始人及实际控制人王国锋先生，籍贯重庆万州，中共党员，拥有在职研究生学历，系深圳市高层次专业人才后备级人才与深圳市宝安区高层次科技创新人才。自1996年起，王先生便投身于工装治具行业，具备多年的资深行业经验。

         WSTM SINCE2006王氏天茂®公司，具备独立的办公场所及标准化生产厂房，其旗下企业包括：深圳市王氏天茂科技有限公司（成立于2006年）、王氏天茂科技（香港）有限公司（成立于2007年）、王氏天茂自动化设备（深圳）有限责任公司（成立于2019年）。

         WSTM SINCE2006王氏天茂®公司，设立了职工代表大会，推行8S现场生产管理体系并应用管家婆ERP系统，成功通过ISO9001:2015质量管理体系、ISO14001:2015环境管理体系及ISO45001:2018职业健康安全管理体系等认证，且已申请相关商标注册。

         王WSTM SINCE2006王氏天茂^®公司，提供的主要产品及服务，包括：
          1、工装治具系列，主要有：

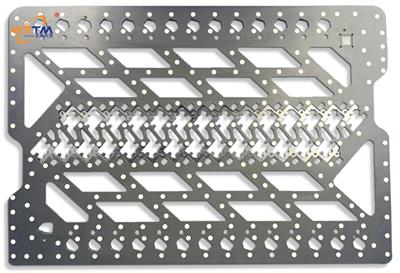

          (1)SMT工装治具：贴片载具、回流焊治具、回流焊载具、SMT过炉托盘、SMT贴片载具、SMT过炉夹具、通孔回流焊治具、FPC磁性治具、FPC自粘硅胶载具、FPC过炉载具、FPC印刷贴片托盘、柔性电路板过炉治具、薄板过炉支撑治具、拼板过炉治具、LED过锡炉治具、防变形载具、CNC治具加工等。
