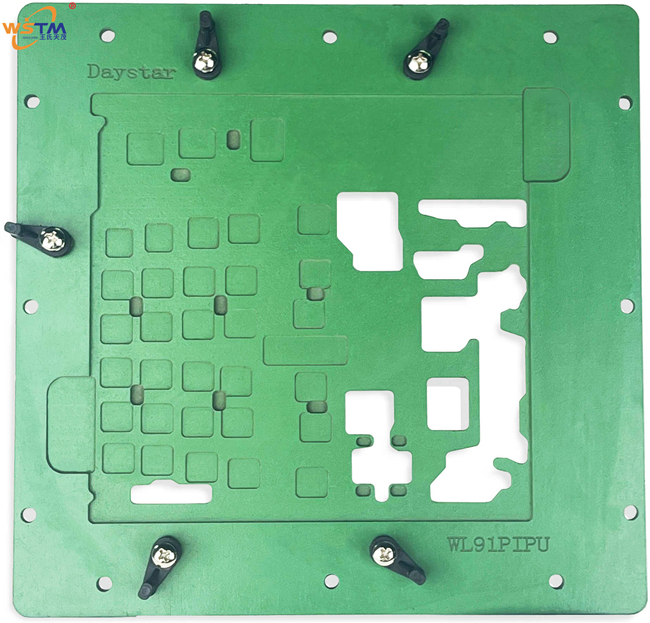

特氟龙氧化工艺：波峰焊治具表面处理的升级之选

在DIP插件工艺中，波峰焊治具（又称波峰焊载具）的性能，不仅取决于基材（如合成石、钛合金）的强度与耐温性，还深受表面处理工艺的影响。传统治具在长期使用后，表面容易残留助焊剂、锡渣，导致沾锡、粘锡问题，不仅影响焊接质量，还增加了清洁维护的难度。针对这一痛点，特氟龙氧化工艺应运而生——它是一种专门用于过锡炉治具的高性能表面处理技术，通过在治具表面涂覆特氟龙涂层，赋予治具不粘性、耐热性、滑动性、抗湿性、耐磨损性、耐腐蚀性六大核心优势。

---

一、什么是特氟龙氧化工艺？

特氟龙氧化工艺，是指在波峰焊治具的基材表面，涂覆一层聚四氟乙烯（PTFE）基氟涂料。特氟龙（Teflon）是杜邦公司的注册商标，因其优异的综合性能，已成为高性能氟涂料的代名词。经过特氟龙涂装后，治具表面形成一层致密的保护膜，具有以下特性：

特性	描述	对治具的益处
不粘性	几乎所有物质都不与特氟龙涂膜粘合	锡渣、助焊剂残留易清理，减少清洁频次
耐热性	可在240℃-260℃连续使用，短时耐300℃	适应波峰焊高温环境，涂层不脱落
滑动性	摩擦系数低（0.05-0.15）	PCB板取放顺畅，减少卡板风险
抗湿性	表面不沾水和油质	不易粘溶液，减少停机清洁时间
耐磨损性	高负载下耐磨性能优良	治具寿命延长，长期保持性能
耐腐蚀性	几乎不受药品侵蚀	耐助焊剂、清洗剂腐蚀，不变质

---

二、特氟龙涂层如何成就防连锡治具？

防连锡治具是波峰焊工艺中的关键需求。连锡（相邻引脚被锡液桥接）的发生，往往与治具表面状态密切相关——如果治具表面沾锡或残留助焊剂，锡液更容易在治具表面铺展，增加连锡风险。

特氟龙涂层通过以下机制实现防连锡治具的设计目标：

极低表面能：特氟龙涂层的表面能极低（约18.5mN/m），熔融焊锡在其上呈现球状（接触角>90°），无法铺展。这意味着即使有少量锡液飞溅到治具表面，也会迅速滚落，不会残留形成积锡。

导锡协同：特氟龙涂层与导锡槽、拖锡片配合，使锡液严格按设计路径流动，不随意蔓延。

易清洁：即使长期使用后表面有轻微污染，用酒精轻轻擦拭即可恢复如新，避免污染物累积影响防连锡效果。

---

三、特氟龙涂层如何实现防变形载具？

防变形载具是应对薄板、大尺寸PCB板的关键设计。治具本身的变形会直接导致PCB板翘曲、元件浮高、焊接不良。特氟龙氧化工艺从以下两方面助力防变形载具的实现：

涂层不增加变形应力：特氟龙涂层厚度极薄（通常20-50微米），涂装过程不产生高温应力，不影响治具基材的原有平整度。

配合高刚性基材：特氟龙工艺可应用于合成石治具、钛合金治具等高刚性基材，在保持基材优异力学性能的同时，赋予表面功能性。对于汽车电子PCB等对平整度要求极高的产品，这种组合尤为理想。

---

四、特氟龙涂层如何实现防浮高治具？

防浮高治具的核心是确保元件在过炉过程中被有效压制而不上浮。特氟龙涂层虽然不直接提供压紧力，但通过以下方式间接支持防浮高治具的性能：

减少取放摩擦：特氟龙涂层极低的摩擦系数，使PCB板放入和取出治具时更加顺畅，不会因卡滞而导致元件移位或压点偏移。

清洁无污染：涂层表面不粘附助焊剂残留，确保压点、弹片、探针等防浮高结构长期保持清洁，不因污染物堆积而失效。

配合防浮高结构：特氟龙工艺可应用于压点、弹片、探针的表面处理，使这些结构与元件接触时更顺滑，减少对元件表面的磨损。

---

五、汽车电子PCB对过炉治具有什么特殊要求？

汽车电子PCB对过炉治具有什么特殊要求？ 这是许多汽车电子企业采购过炉治具时最关心的问题。汽车电子（如BMS电池管理系统、车载充电机、ECU控制板）对焊接质量和治具可靠性有远高于消费电子的要求：

极高的尺寸稳定性：汽车电子PCB往往需要在-40℃~125℃的宽温范围内工作，治具的尺寸稳定性直接影响焊接质量。特氟龙涂层不影响基材的热膨胀特性，且自身在宽温范围内保持稳定。

无污染要求：汽车电子对离子污染、颗粒污染有严格限制。特氟龙涂层表面不粘附、易清洁，且涂层本身不释放任何污染物，完全满足汽车电子洁净度要求。

长寿命与可追溯性：汽车电子产线往往需要治具具备数万次的使用寿命。特氟龙涂层优异的耐磨损性，确保治具在长期使用中表面性能不衰减；同时涂层颜色（绿色或黑色）便于目视区分治具版本，支持MES系统追溯。

ESD防护：汽车电子对静电敏感。特氟龙涂层本身为绝缘材料，但可通过在涂层中添加导电填料或配合防静电基材（如防静电合成石）实现ESD防护。

我公司为某新能源汽车BMS控制板定制的波峰焊载具，采用合成石基材+特氟龙涂层+探针式防浮高结构，已稳定运行超过3万次，通过客户严苛的可靠性测试。

---

六、特氟龙氧化工艺在不同治具中的应用

1. 合成石治具 + 特氟龙涂层

合成石治具是波峰焊工艺中最常用的基材。合成石本身具有良好的耐温性和尺寸稳定性，但表面易吸附助焊剂，长期使用后清洁困难。特氟龙涂层彻底解决了这一问题，使合成石治具的清洁周期从每周一次延长至每月一次。

2. 钛合金治具 + 特氟龙涂层

钛合金治具强度高、不变形，但表面较硬，与PCB板接触时可能划伤金手指或阻焊层。特氟龙涂层提供了柔软的接触面，同时保留了钛合金的力学优势。这一组合特别适合通讯主板过炉托盘、电源板波峰焊治具等高端应用。

3. 玻纤治具 + 特氟龙涂层

对于成本敏感的应用，玻纤（FR-4）治具配合特氟龙涂层，可以在较低成本下获得接近合成石的防粘性能。

---

七、特氟龙涂层的技术参数与交货期

项目	参数
涂层类型	PTFE、FEP、PFA、ETFE（可选）
连续使用温度	PTFE/PFA：260℃；FEP：200℃；ETFE：150℃
短时耐温	PTFE：300℃
涂层厚度	20-50微米
摩擦系数	0.05-0.15
涂层颜色	绿色、黑色（可选）
涂层工艺时间	2天（不含治具制作时间）
适用基材	合成石、钛合金、石无铅、玻纤FR-4

---

八、特氟龙工艺与其他表面处理的对比

工艺	不粘性	耐温性	耐磨性	耐腐蚀性	成本
特氟龙涂层	★★★★★	★★★★★	★★★★☆	★★★★★	中
无处理（合成石）	★☆☆☆☆	★★★★★	★★★☆☆	★★★☆☆	低
铁氟龙烤漆	★★★★☆	★★★☆☆	★★★☆☆	★★★★☆	中
表面抛光	★★☆☆☆	★★★★★	★★☆☆☆	★★☆☆☆	低

---

九、王氏天茂的技术实力与服务

作为一家成立于2006年的过炉治具生产厂家，王氏天茂在波峰焊治具、DIP过炉治具、回流焊治具等领域积累了18年经验。我们已获得国家高新技术企业、深圳市创新型中小企业、测试治具行业十大品牌等荣誉，并通过ISO9001质量管理体系认证。

我们在特氟龙氧化工艺领域拥有成熟的涂装产线和严格的质量控制体系，为客户提供：

涂层类型选型：根据客户使用温度、防粘需求，推荐PTFE、FEP、PFA等最优涂层

基材+涂层一体化定制：从合成石、钛合金基材加工到特氟龙涂装，一站式交付

涂层重涂服务：当涂层磨损后，可返回我公司重新涂装，恢复如新

珠三角8小时上门服务：现场问题排查、使用培训、治具调试

---

十、结语

从过锡炉治具到波峰焊治具，从DIP过炉治具到汽车电子PCB专用治具，特氟龙氧化工艺以其独特的不粘性、耐热性、滑动性、抗湿性、耐磨损性、耐腐蚀性六大优势，成为提升治具性能、降低维护成本的理想选择。无论是防连锡治具、防变形载具还是防浮高治具，特氟龙涂层都能提供关键的表面性能支撑。

如果你正在寻找一款能够长期保持清洁、减少停机维护、提升焊接良率的过锡炉治具，欢迎联系王氏天茂，我们将为你提供从基材选型、结构设计到特氟龙涂装的一站式解决方案。
