PCBA测试治具探针怎么选？从材质、针径到寿命全解析

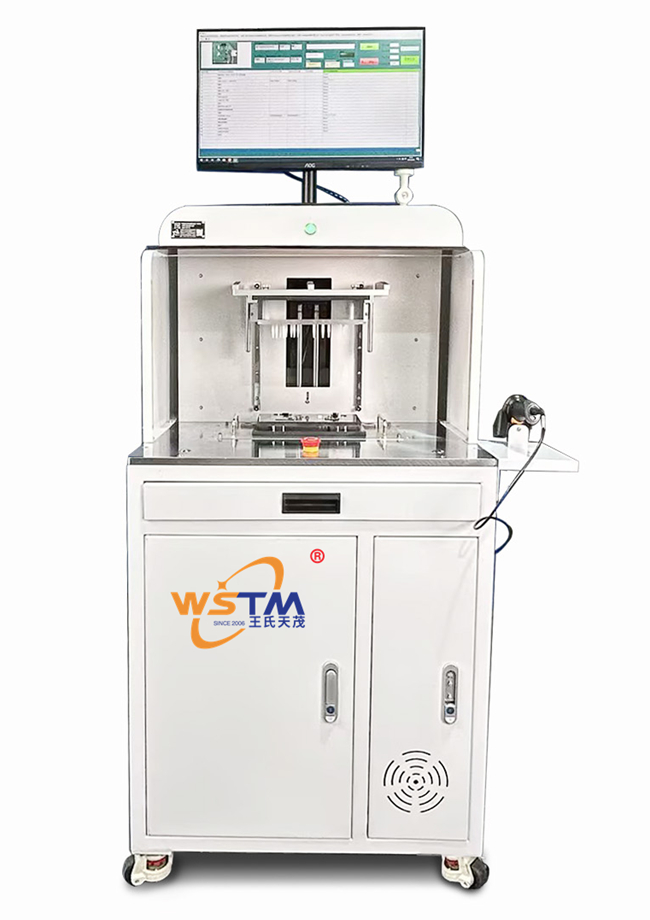

.jpg)
在PCBA测试治具设计中，探针是最核心、也是最容易出问题的部件。一根探针的选型不当，可能导致测试接触不良、误报率飙升、甚至损坏被测板。许多工程师和采购人员在选型时常常困惑：探针材质怎么选？针径多大合适？弹力多少才算够？寿命能达到多少次？
本文将从材质、针头形状、弹力、针径、寿命五个维度，为你彻底讲清PCBA测试治具探针的选型方法，帮助你在实际生产中做出最优选择。
一、探针的核心结构：不只是“一根针”
在深入选型之前，我们先了解探针的基本结构。一支典型的测试探针由以下部分组成：
|
部件
|
功能
|
|
针头
|
接触被测点，形状决定接触方式
|
|
针管
|
容纳弹簧和针头，起导向作用
|
|
弹簧
|
提供弹力，保证接触压力
|
|
尾塞
|
连接测试线缆，传导信号
|
选型的关键，就在于对这四部分参数的综合考量。
二、探针材质怎么选？
材质直接影响探针的导电性、耐磨性、耐腐蚀性和使用寿命。
1. 常见材质对比
|
材质
|
导电性
|
耐磨性
|
耐腐蚀性
|
适用场景
|
|
铍铜镀金
|
极佳
|
良好
|
优秀
|
高精度、高可靠性测试（汽车电子、医疗）
|
|
钨钢
|
一般
|
极佳
|
良好
|
高频次接触、磨损大的场景
|
|
钯合金
|
良好
|
优秀
|
优秀
|
高频率测试、对镀层要求高的场景
|
|
黄铜镀金
|
良好
|
一般
|
良好
|
常规测试、成本敏感场景
|
2. 选型建议
· 高可靠性产品（汽车电子、医疗、航空航天）：首选铍铜镀金，导电性最佳，镀金层耐腐蚀，接触电阻稳定。
· 高频次测试（每天上万次接触）：选择钨钢或钯合金，耐磨性好，寿命长。
· 常规消费电子：黄铜镀金即可满足需求，性价比高。
镀金层厚度也是一个关键指标。通常0.25μm-0.5μm适用于常规测试，1μm以上适用于高可靠性要求场景。镀金层越厚，耐腐蚀性和寿命越好。
三、针头形状怎么选？
针头形状决定了探针与被测点的接触方式，直接影响接触稳定性和对被测点的损伤程度。
1. 常见针头形状
|
形状
|
特点
|
适用场景
|
|
尖头
|
接触精准，可刺破氧化层
|
焊盘、测试点（有氧化层）
|
|
爪头（三爪/四爪）
|
接触面积大，稳定可靠
|
元件引脚、金手指
|
|
平头
|
不损伤被测面
|
大焊盘、软质表面
|
|
球头
|
自适应倾斜表面
|
不平整的测试点
|
|
杯头
|
可夹持引线
|
引线式元件
|
2. 选型建议
· 有氧化层的焊盘：用尖头，可刺破氧化层，保证接触
· 光滑的镀金焊盘或金手指：用爪头，接触稳定，不损伤表面
· 软质或易损表面：用平头或球头，避免压伤
· 引线式元件：用杯头，可夹持引线
常见误区：在不该用尖头的场景用了尖头，导致焊盘被戳伤；或在需要刺破氧化层时用了平头，导致接触不良。
四、弹力怎么选？
弹力是探针选型中最容易被忽视的参数，却直接影响接触可靠性和被测板的安全性。
1. 常见弹力范围
|
弹力范围
|
适用场景
|
|
50-80g
|
敏感元件（陶瓷电容、晶振、微小IC）
|
|
80-120g
|
常规焊盘、测试点
|
|
120-200g
|
大焊盘、有氧化层、高可靠性要求
|
|
200g以上
|
功率测试、大电流测试
|
2. 选型原则
· 弹力过小：接触不良，导致误报、测试不稳定
· 弹力过大：压坏焊盘或元件，造成被测板损坏
· 均匀性：同一治具上不同位置的探针弹力应尽量一致，避免PCB板受力不均
3. 特殊场景
· 气动治具：气缸压力较大，探针弹力可适当减小（80-100g即可）
· 手动翻盖治具：靠人工压合，弹力需适中（100-150g）
· 高频测试：弹力需足够大，保证接触电阻稳定
五、针径怎么选？
针径（针头直径和针管直径）影响探针的接触精度和电流承载能力。
1. 常见针径规格
|
针径
|
适用场景
|
|
0.5mm以下
|
微小焊盘、高密度测试点
|
|
0.8-1.0mm
|
常规焊盘、测试点
|
|
1.2-1.5mm
|
大焊盘、电源测试点
|
|
2.0mm以上
|
大电流测试、功率测试
|
2. 电流承载能力
· 常规信号测试：1A以下，0.5-1.0mm针径足够
· 电源/功率测试：2-5A，需1.5mm以上针径，或选用专用大电流探针
· 大电流测试（>5A）：建议选用双针并联或专用大电流探针模块
注意：电流过大时，探针会发热，长期使用可能导致弹簧退火、弹力衰减。大电流测试需选用耐高温探针或降低测试频率。
六、寿命怎么评估？
探针寿命是衡量测试治具综合成本的关键指标。寿命受以下因素影响：
1. 影响因素
|
因素
|
影响程度
|
优化方法
|
|
材质
|
★★★★★
|
选用铍铜镀金、钯合金等高耐磨材质
|
|
弹力设计
|
★★★★☆
|
弹力适中，避免疲劳过度
|
|
使用频率
|
★★★★☆
|
根据产线节拍合理规划
|
|
被测点状态
|
★★★☆☆
|
保持焊盘清洁，避免助焊剂残留
|
|
维护保养
|
★★★☆☆
|
定期清洁，及时更换损坏探针
|
2. 典型寿命数据
|
材质/类型
|
典型寿命（万次）
|
适用场景
|
|
黄铜镀金（常规）
|
5-8万
|
中小批量、常规测试
|
|
铍铜镀金（优质）
|
8-12万
|
大批量、高可靠性
|
|
钨钢/钯合金
|
15-20万
|
高频次、长寿命需求
|
|
大电流探针
|
3-5万
|
大电流测试场景
|
3. 寿命结束的判断标准
· 接触电阻明显上升（超过初始值20%）
· 针头磨损（尖头变平、爪头变形）
· 弹力衰减（按压后回弹不畅）
· 镀层剥落（暴露基材，易氧化）
建议：建立探针寿命管理台账，记录每套治具的使用次数，在达到寿命上限前进行预防性更换，避免因探针老化导致的批量误报。
七、不同场景的探针选型速查表
|
测试场景
|
推荐材质
|
推荐针头形状
|
推荐弹力
|
推荐针径
|
预期寿命
|
|
常规焊盘测试
|
铍铜镀金
|
尖头
|
100-120g
|
0.8-1.0mm
|
8-12万次
|
|
镀金焊盘/金手指
|
铍铜镀金
|
爪头
|
80-100g
|
0.8-1.0mm
|
8-12万次
|
|
微小焊盘
|
铍铜镀金
|
尖头
|
80-100g
|
0.5mm以下
|
5-8万次
|
|
敏感元件
|
黄铜镀金
|
平头/球头
|
50-80g
|
0.8mm
|
5-8万次
|
|
大电流测试
|
铍铜镀金
|
平头/爪头
|
150-200g
|
1.5-2.0mm
|
3-5万次
|
|
高频测试
|
铍铜镀金
|
尖头/爪头
|
120-150g
|
0.8-1.0mm
|
8-10万次
|
|
高频率批量产线
|
钨钢/钯合金
|
爪头
|
100-120g
|
0.8-1.0mm
|
15-20万次
|
八、常见选型误区与解决方案
误区1：所有测试点用同一种探针
问题：不同测试点（焊盘、引脚、金手指）的接触特性不同，同一探针无法适配所有场景。
解决方案：根据测试点类型、位置、尺寸，分区域选用不同针头形状和弹力的探针。
误区2：弹力越大越好
问题：弹力过大可能压坏焊盘或元件，尤其是陶瓷电容、晶振等敏感元件。
解决方案：敏感元件选用50-80g轻弹力探针，并在治具设计时增加限位结构，防止过压。
误区3：忽视探针寿命管理
问题：探针老化后接触不良，导致误报率飙升，但未及时更换。
解决方案：建立探针寿命台账，记录每套治具的使用次数，定期预防性更换。
误区4：忽略环境因素
问题：助焊剂残留、灰尘等污染探针，导致接触不良。
解决方案：定期清洁探针头，可用酒精棉片擦拭；在治具设计中增加防尘罩。
九、实战案例：探针选型不当，误报率飙升
案例背景
某汽车电子PCBA产线，使用某供应商的FCT测试治具，误报率高达8%，严重影响测试效率。
问题排查
1. 检查发现，探针选用的是常规尖头探针，但被测点是大面积镀金焊盘
2. 尖头接触镀金焊盘时，接触面积小，且容易打滑
3. 探针弹力仅为80g，对于汽车电子产品的厚焊盘偏小
解决方案
· 将尖头探针更换为三爪头探针，接触面积增大，稳定性提升
· 将弹力从80g提升至120g，确保接触可靠
优化结果
|
指标
|
优化前
|
优化后
|
|
误报率
|
8%
|
0.8%
|
|
测试一次通过率
|
82%
|
96%
|
|
单板测试时间
|
45秒
|
38秒
|
结论：正确的探针选型，误报率降低90%，测试效率提升15%。
十、总结：探针选型的五大核心步骤
|
步骤
|
要点
|
|
1. 分析被测点
|
焊盘材质（镀金/裸铜/锡）、尺寸、是否氧化
|
|
2. 确定针头形状
|
尖头（刺破氧化层）/爪头（大面积接触）/平头（不损伤）
|
|
3. 确定弹力范围
|
敏感元件50-80g/常规100-120g/大电流150-200g
|
|
4. 确定针径与材质
|
常规0.8-1.0mm/微小0.5mm以下/大电流1.5mm以上
|
|
5. 评估寿命与维护
|
建立台账，定期更换，保持清洁
|
