手动VS气动VS自动化：不同产能下测试治具怎么选？

文章出处：WSTM SINCE2006王氏天茂网责任编辑：王国锋作者：jukiwang人气：-发表时间：2026-03-29 10:57:00

在PCBA测试产线规划中，测试治具的选型是一个让人纠结的问题：手动治具便宜但效率低，气动治具效率高但成本中等，自动化治具效率最高但投入大。到底该选哪一种？

很多企业在选型时容易陷入两个极端：要么一味追求低成本选择手动治具，结果产能瓶颈卡在测试工站；要么盲目追求自动化，投入巨大却产能不饱和，设备闲置。

本文将从原理、效率、成本、适用场景四个维度，为你系统对比手动、气动、自动化三种测试治具，并给出不同产能下的选型建议。

一、三种测试治具的核心区别

对比维度	手动治具	气动治具	自动化测试设备
操作方式	人工按压/旋转压板	气缸自动压紧	自动上下料+自动测试
测试节拍	30-60秒/板	15-30秒/板	8-15秒/板
操作人员	1人/工位	1人可看2-4台	1人可看多台
治具成本	低（2-5千元）	中（5千-1.5万元）	高（3-20万元+）
维护成本	低	中（气缸、电磁阀）	高（机械手、控制系统）
适用场景	打样、小批量	中批量、大批量	大批量、全自动化产线
典型产能	<1000片/天	1000-5000片/天	>5000片/天

二、手动测试治具：灵活但费力

1. 结构特点

手动测试治具通常采用翻盖式或按压式结构。操作人员手动压下压板，使探针接触被测板，完成测试后手动抬起。

常见类型：

· 翻盖式：类似笔记本电脑，翻开放入PCB，压下闭合

· 按压式：压板通过手柄或杠杆机构下压

· 抽屉式：PCB放入抽屉，推入后自动接触探针

2. 优点

· 成本最低：无气缸、电磁阀、气路等部件，治具制作成本低

· 灵活性高：适合多品种、小批量生产，换线快

· 维护简单：无非气动元件，故障率低，维护方便

· 无需气源：不依赖空压机，适合无气源车间

3. 缺点

· 操作疲劳：频繁按压，操作人员容易疲劳，影响效率

· 一致性差：压紧力依赖人工，不同操作者、不同次数可能存在差异

· 效率较低：单板测试时间长，不适合大批量

· 安全隐患：压板回弹可能夹手

4. 适用场景

场景	说明
研发打样	产品未定型，测试需求频繁变更
小批量生产	日产能<1000片，单品种量不大
多品种切换	每天切换多种产品，治具换线频繁
无气源车间	无法提供压缩空气的场地

一句话总结：手动治具适合低频次、多品种、低预算的场景。

三、气动测试治具：效率与成本的平衡点

1. 结构特点

气动测试治具采用气缸驱动压板自动压紧，操作人员只需放板、按启动按钮，气缸自动下压测试，测试完成后自动抬起。

核心部件：

· 气缸（通常用SMC或亚德客）

· 电磁阀（控制气缸动作）

· 调压阀（调节压紧力）

· 启动按钮（双按钮设计，防夹手）

· 气路系统（气管、接头、三联件）

2. 优点

· 效率高：节拍15-30秒/板，比手动快30%-50%

· 一致性稳定：气缸压紧力恒定，不受人工影响

· 操作轻松：仅需放板和按按钮，操作人员不易疲劳

· 安全性好：双按钮设计，防止夹手

· 一人多机：1名操作人员可同时看管2-4台气动治具

3. 缺点

· 成本中等：比手动治具贵50%-100%

· 需要气源：需配备空压机和气路

· 维护稍复杂：气缸、电磁阀、密封圈需定期维护

· 噪音：排气噪音，需加装消音器

4. 适用场景

场景	说明
中批量生产	日产能1000-5000片
单一产品稳定生产	换线频率不高
有气源条件	车间已有空压机供气
追求效率与成本平衡	不想投入自动化，但希望提升效率

一句话总结：气动治具是效率与成本的最佳平衡点，适合绝大多数中批量产线。

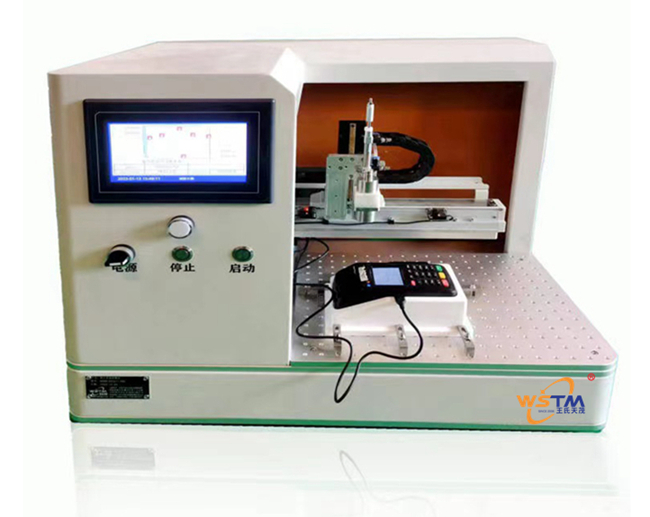

四、自动化测试设备：无人化的终极方案

1. 结构特点

自动化测试设备（ATE，Automated Test Equipment）集成了自动上下料、自动测试、自动分拣功能。常见形式包括：

· 在线式测试机：与流水线对接，PCB自动流入测试工位，自动测试后自动流出

· 转盘式测试机：多工位转盘结构，同时进行上下料和测试

· 机械手测试站：机械手抓取PCB放入测试治具，测试后取出分类

2. 优点

· 效率最高：节拍可达8-15秒/板，比气动快50%以上

· 节省人力：1名操作人员可看管整条自动化线，人力成本大幅降低

· 质量稳定：无人为干预，测试结果一致性好

· 数据自动采集：测试结果自动上传MES，实现全程追溯

· 可24小时连续运行：无需休息，适合两班倒/三班倒

3. 缺点

· 投入成本高：单台设备3-20万元不等，是气动治具的5-10倍

· 维护复杂：需要电气工程师维护，故障时影响整线

· 换线时间长：产品切换需要换治具、调程序，通常需30-60分钟

· 对产品一致性要求高：PCB板尺寸、定位孔位置需高度一致

4. 适用场景

场景	说明
大批量生产	日产能>5000片，单一产品批量大
全自动化产线	与其他自动化设备（贴片机、回流焊）配套
人力成本高地区	用设备替代人工，降低长期成本
要求数据追溯	需测试数据实时上传MES的产线

一句话总结：自动化测试设备适合大批量、全自动化、追求长期成本最优的场景。

五、不同产能下的选型建议

1. 日产能 < 500片

推荐：手动治具

· 单品种批量小，换线频繁，手动治具灵活性高

· 投入成本低，无气源要求

· 1-2名操作人员可满足需求

注意：如果产品测试点密集、压紧力要求高，可考虑手动翻盖式治具，通过机械杠杆省力。

2. 日产能 500-3000片

推荐：气动治具

· 效率比手动提升30%-50%

· 1人可看2-3台，人力成本可控

· 气动治具成本中等，投入产出比最优

注意：如产线有多款产品，可设计通用底座+专用上模结构，换线时间可控制在5分钟内。

3. 日产能 3000-10000片

推荐：气动治具 + 多工位

· 采用多工位设计，1台治具同时测试2-4片PCB

· 节拍可控制在15-20秒/4片，效率翻倍

· 1人可看1-2台多工位治具

注意：多工位治具对探针布局、气路设计要求更高，建议由经验丰富的厂家设计。

4. 日产能 >10000片

推荐：自动化测试设备

· 单品种批量巨大，自动化投入可以快速回收

· 在线式设备与流水线对接，实现全自动测试

· 大幅节省人力，长期成本最低

注意：建议先做投资回报分析（ROI），通常设备投入可在6-18个月内收回。

六、三种治具的投资回报对比

以下以日产能3000片、单班制、人力成本6000元/人/月为例，计算三种方案的年成本对比：

方案	治具/设备投入	操作人员	年人力成本	年维护成本	年综合成本（按3年摊销）
手动治具（2台）	1万元	2人	14.4万元	0.2万元	约10万元/年
气动治具（2台）	2万元	1人	7.2万元	0.5万元	约6.4万元/年
自动化设备（1台）	12万元	0.5人	3.6万元	1万元	约8.6万元/年

分析：

· 气动治具方案年综合成本最低，适合3000片/天的产能

· 自动化设备虽投入高，但若产能更大（如8000片/天），年综合成本会低于气动方案

· 手动治具虽投入低，但人力成本高，长期并不经济

七、实战案例：从手动到自动化的进阶之路

案例背景

某家电控制板生产商，原使用手动治具测试，日产能约800片。随着订单增长，产能需求提升至3000片/天，手动治具成为瓶颈。

第一阶段：手动→气动

· 投入2万元，制作4套气动治具

· 1人操作2台，日产能提升至2500片

· 人力从4人减至2人

· 半年即收回投入

第二阶段：气动→自动化

· 产能需求进一步提升至5000片/天

· 投入15万元，引入在线式自动化测试设备

· 与流水线对接，实现自动上下料

· 1人可看管整条线，日产能稳定在5500片

· 投资回收期约14个月

关键经验：

· 产能是选型的核心依据，不要超前投入，也不要滞后瓶颈

· 可采取分阶段升级策略，平滑投资压力

· 选择可兼容多种产品的自动化设备，提升设备利用率

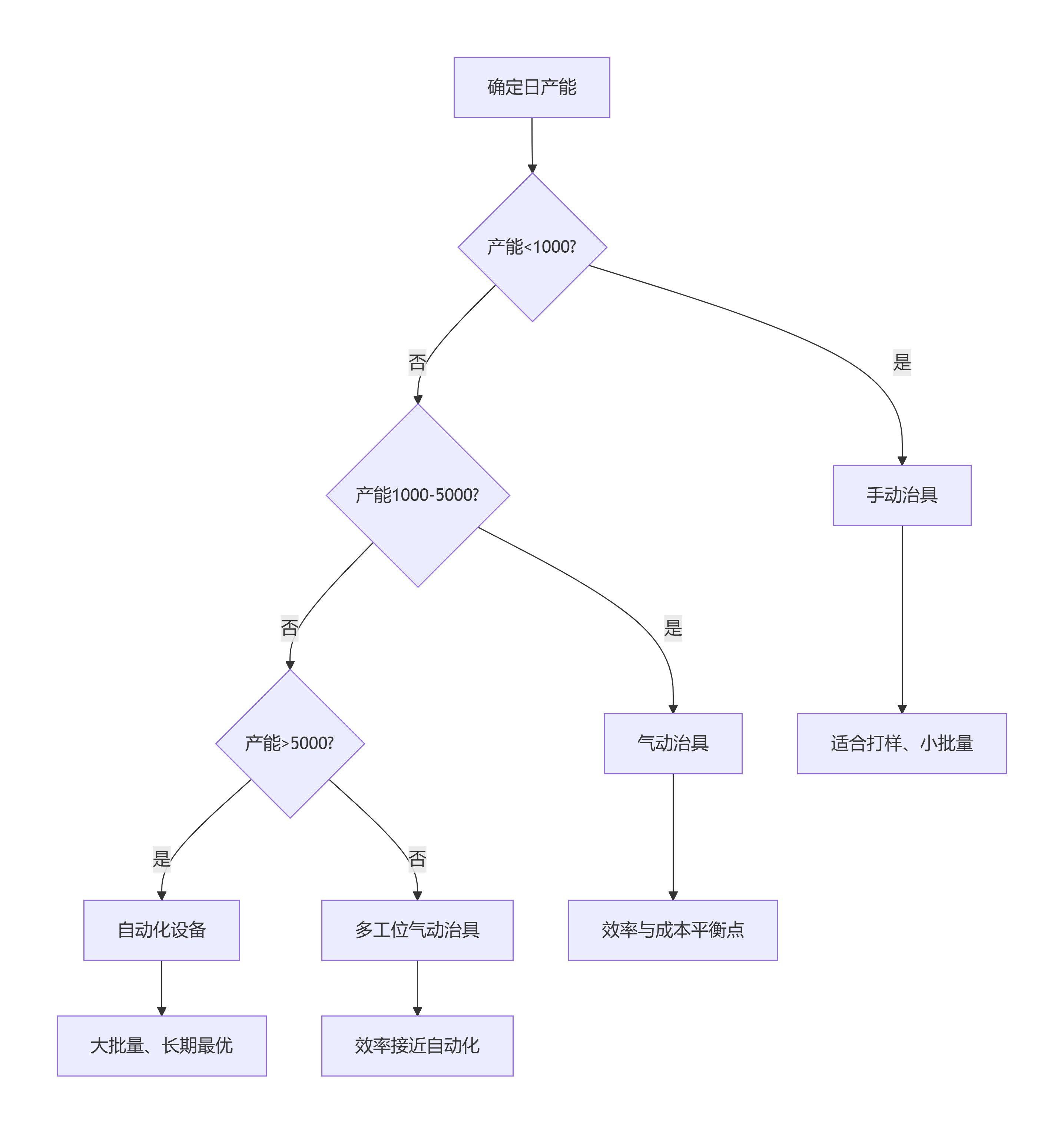

八、选型决策流程图

九、总结：选型三步法

步骤	要点
第一步：算产能	明确当前和未来6-12个月的日产能需求
第二步：算成本	比较手动/气动/自动化的综合成本（含人力）
第三步：算ROI	自动化设备投入，确保在可接受周期内收回

一句话总结：

· 手动：适合打样、小批量（<1000片/天）

· 气动：适合中批量、追求效率（1000-5000片/天）

· 自动化：适合大批量、全自动化产线（>5000片/天）
