在PCBA加工过程中,波峰焊是DIP插件元件焊接的主要工艺。然而,连锡(桥接)作为波峰焊最常见也最棘手的缺陷之一,轻则影响电路功能,重则导致整板报废。据统计,约60%的波峰焊不良与治具设计或过炉方向选择不当有关。本文从实战角度出发,深入剖析过锡炉治具(波峰焊载具)的设计要点以及过炉方向的优化方法,帮助您系统性地降低连锡不良率。

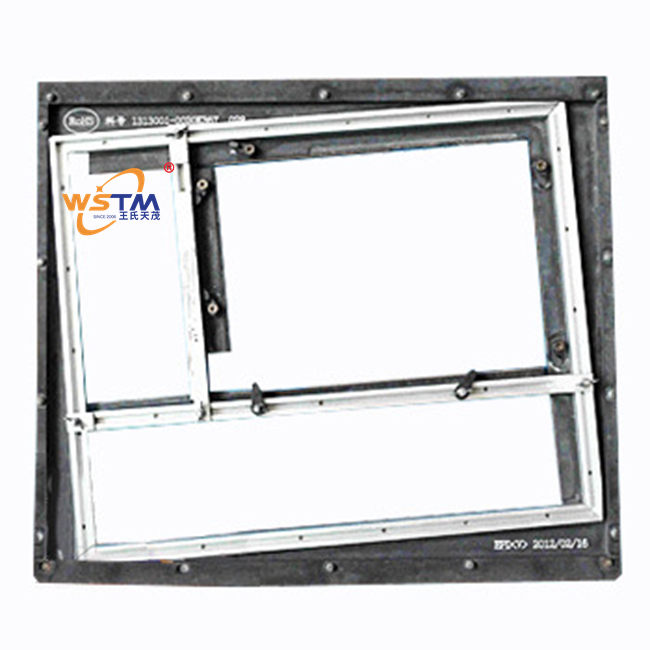

.jpg)
一、波峰焊连锡是怎么产生的?
要解决连锡,先得理解其形成机理。当PCB经过波峰焊时,熔融焊料借助助焊剂和高温润湿焊盘与元件引脚。若相邻焊点间的焊料过多、表面张力失衡或波峰冲击方向不当,多余的焊料会桥接在焊点之间,形成连锡。
常见诱因包括:
· 焊盘间距过小(如细间距IC、连接器)
· PCB设计不合理(如焊盘过大、无阻焊坝)
· 治具设计缺陷(避位不足、导流不畅)
· 过炉方向错误(波峰流向与引脚排列不匹配)
其中,治具设计与过炉方向是工艺端最可控、也最容易被忽视的因素。
二、过锡炉治具设计:从源头阻断连锡
过锡炉治具的核心作用不仅是固定和保护元件,更要主动引导焊料流动,防止桥接。以下是针对防连锡的治具设计要点:
1. 精确的避位与开窗
· 避位槽深度与宽度:对于细间距焊点(如0.5mm pitch的IC),治具的避位槽必须精确避开焊点区域,同时留出足够的空间让焊料自然填充。避位不足会导致焊料堆积,避位过大则可能引起浮高。通常建议避位槽单边比焊盘大0.3~0.5mm,深度根据元件高度确定。
· 阶梯式开窗:对于混装板(既有贴片又有插件),可在治具背面开设阶梯槽,使插件区域局部下沉,减少焊料对贴片元件的冲刷。
2. 挡锡条与阻流坝
· 挡锡条:在治具边缘或插件元件密集区设置挡锡条,可减缓焊料流速,避免焊料快速冲过焊点形成桥接。挡锡条高度通常为2~3mm,位置需模拟波峰流向。
· 阻流坝:对于宽板或长连接器,可在治具上设计横向阻流坝,将焊料波峰“切割”成多段,减少大面积同时接触焊点引发的连锡风险。
3. 导流槽与排气管
· 导流槽:在治具底部刻蚀导流槽,引导焊料沿特定方向流动,避免乱流冲击焊点。导流槽方向应与过炉方向一致,并指向焊点间隙较大的区域。
· 排气管/排气孔:在治具靠近元件根部的位置开设直径0.8~1.2mm的排气孔,帮助焊接过程中产生的气体排出,防止气孔夹带焊料形成桥接。
4. 材料选择与表面处理
· 耐高温合成石:主流治具材料,热稳定性好,不易变形,且表面光滑不易沾锡。特殊情况下可使用防静电合成石,避免静电损伤敏感元件。
· 表面涂层:部分高端治具涂覆特氟龙或纳米涂层,进一步增强脱模性,减少焊料粘附。
三、过炉方向:决定焊料流向的“方向盘”
同样的治具,同样的PCB,仅仅改变过炉方向,连锡率可能相差数倍。这是因为焊料波峰具有方向性,焊点的受锡顺序和受力状态直接受入口角度影响。
1. 基本原则:引脚与波峰垂直
过炉方向应使元件引脚排列方向与波峰流向垂直,即焊料波峰从引脚侧面掠过,而非正面冲击。这样焊料能均匀填充焊盘,同时利用波峰的推力将多余焊料“推”向一侧,减少相邻引脚间的桥接。
· 错误方向示例:将连接器长边平行于波峰方向,焊料会同时冲刷一排引脚,极易在相邻引脚间形成焊料桥。
· 正确方向示例:将连接器长边垂直于波峰方向,焊料依次冲刷每一根引脚,前一根引脚留下的多余焊料会被后续波峰带走。
2. 针对密集引脚的特殊处理
对于密集引脚(如排针、排母),即使方向正确,仍可能连锡。此时可结合治具设计进行微调:
· 旋转15~30度:将PCB在水平面内旋转一个小角度,使引脚呈斜向接触波峰,增加焊料流动路径,减少同时接触面积。
· 采用扰流波:部分波峰焊设备配备扰流波(紊流波),可打乱焊料流动方向,配合治具导流槽使用效果更佳。
3. 过炉方向验证
在实际生产中,建议通过DOE实验验证最佳过炉方向:
1. 选择一块典型PCB,制作同一套治具。
2. 分别按0°、90°、180°、270°四个方向过炉,统计连锡率。
3. 观察连锡位置分布,结合治具开窗设计进行微调。
4. 确定最优方向后,在治具上标记过炉方向箭头,防止产线误操作。

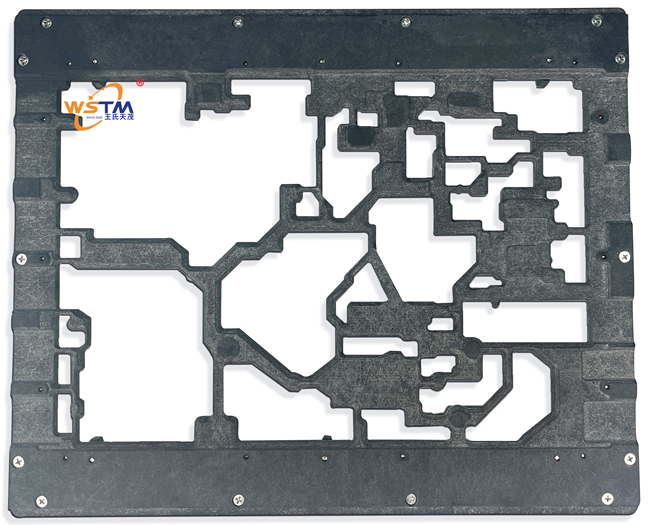

.jpg)
四、实战案例:某通信电源板连锡改善
背景:某通信电源板采用波峰焊焊接变压器引脚,连锡率高达8%,主要发生在变压器次级引脚(间距1.27mm)。
分析:
· 原始治具避位槽过浅,焊料堆积在引脚根部。
· 过炉方向为引脚长边平行于波峰,焊料同时冲刷多排引脚。
改善措施:
1. 重新设计治具:加深避位槽至3mm,并在引脚密集区增设挡锡条。
2. 改变过炉方向:将PCB旋转90°,使引脚长边垂直于波峰。
3. 在治具底部增加导流槽,引导焊料流向。
结果:连锡率从8%降至0.3%,且焊接饱满度明显提升。
五、总结:治具设计与过炉方向缺一不可
解决波峰焊连锡问题,需要**“硬件”与“软件”协同发力**:
· 治具设计是硬件基础,通过避位、挡锡、导流等手段,为焊料提供可控的流动空间。
· 过炉方向是工艺软件,决定了焊料如何与焊点交互,两者相互影响,必须统筹考虑。
作为专业的过锡炉治具厂家,我们不仅提供高精度CNC加工治具,更免费为客户提供过炉方向评估和优化建议。如果您正被连锡问题困扰,欢迎提供Gerber文件和PCB实物,我们的工程师将为您量身定制解决方案。
