测试治具误报率高？可能是这3个细节没做好

文章出处：WSTM SINCE2006王氏天茂网责任编辑：王国锋作者：jukiwang人气：-发表时间：2026-03-28 10:46:00

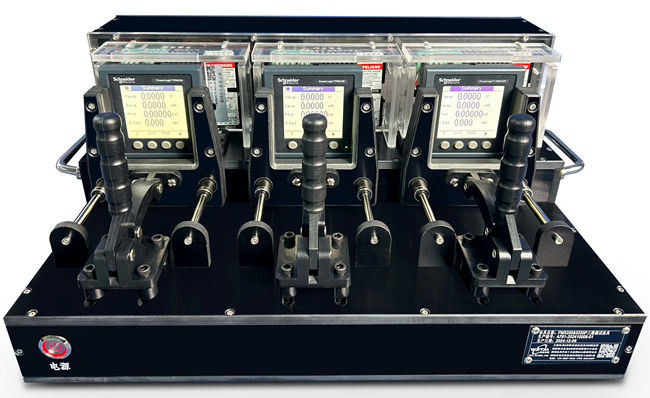

在PCBA测试产线上，误报（假阳性）是最令人头疼的问题之一——明明产品是好的，测试治具却报警“不合格”。误报率高，不仅影响测试效率，还会导致大量不必要的返修，浪费人力物力，甚至让操作人员对测试结果产生怀疑。

许多工程师在排查误报问题时，往往第一时间怀疑是产品本身的问题，却忽略了治具自身的设计和维护细节。实际上，80%的误报问题，都出在探针、气路和程序参数这三个细节上。

本文将从这三个维度，为你系统解析测试治具误报高的根本原因，并提供可落地的解决方案。

细节一：探针——接触不良的“头号元凶”

探针是测试系统与被测板之间的唯一桥梁。探针出问题，误报率必然飙升。

1. 探针弹力不合适

问题表现：

· 同一块板子多次测试，结果时好时坏

· 误报集中出现在某些特定测试点

根本原因：

· 弹力过小：探针无法刺破氧化层，接触电阻不稳定

· 弹力过大：压坏焊盘，或导致被测板受力变形

解决方案：

场景	推荐弹力
常规焊盘、测试点	100-120g
敏感元件（陶瓷电容、晶振）	50-80g
有氧化层的焊盘	120-150g
大电流测试点	150-200g

实战案例：某汽车电子产线，FCT治具误报率高达8%。排查发现，探针弹力仅80g，而汽车电子焊盘较厚，氧化层明显。更换120g弹力探针后，误报率降至1.2%。

2. 针头形状选错

问题表现：

· 误报集中在特定类型的测试点（如镀金焊盘、元件引脚）

· 探针接触痕迹明显，或焊盘有损伤

根本原因：

· 尖头探针用于大面积焊盘：接触面积小，易打滑

· 平头探针用于有氧化层焊盘：无法刺破氧化层

解决方案：

被测点类型	推荐针头形状
有氧化层的焊盘	尖头
镀金焊盘、金手指	爪头（三爪/四爪）
敏感元件表面	平头/球头
元件引脚	爪头/杯头

3. 探针老化或污染

问题表现：

· 误报率随着使用时间逐渐升高

· 探针表面发黑或有残留物

根本原因：

· 探针达到寿命上限，弹力衰减或镀层磨损

· 助焊剂、灰尘污染探针头，导致接触不良

解决方案：

· 建立探针寿命台账，记录每套治具的使用次数，预防性更换（建议在寿命的80%时更换）

· 定期清洁探针头：用酒精棉片擦拭，禁止用砂纸等硬物打磨

· 对高频使用的治具，可选用钨钢或钯合金探针，寿命可达15-20万次

细节二：气路——气动治具的“隐形杀手”

对于气动测试治具，气路系统的不稳定是误报的重要来源。

1. 气源压力波动

问题表现：

· 误报率在早晚班次差异明显

· 同一产品多次测试结果不一致

根本原因：

· 空压机供气不稳定，压力波动大

· 多个设备共用同一气路，相互干扰

解决方案：

· 在治具进气端加装稳压气罐，缓冲压力波动

· 使用精密调压阀，将压力波动控制在±1%以内

· 气源压力建议设定在0.5-0.6MPa，气缸工作压力0.4-0.5MPa

2. 气缸动作不到位

问题表现：

· 压板压不紧，或压紧位置不一致

· 误报集中在边缘测试点

根本原因：

· 气缸行程不够，或导向机构磨损

· 气缸速度过快，冲击导致被测板位移

解决方案：

· 检查气缸行程，确保压板到位后与治具底座平行

· 在气路上加装单向节流阀，调节气缸速度，避免冲击

· 定期检查导向销、直线轴承等磨损件，及时更换

3. 气路泄漏

问题表现：

· 气动动作迟缓，或气缸无法到位

· 治具周围有嘶嘶声

根本原因：

· 气管接头松动、气管老化开裂

· 电磁阀密封圈老化

解决方案：

· 用检漏液（肥皂水）检查所有接头，发现气泡即泄漏点

· 定期更换气管（建议每年更换一次）

· 电磁阀选用知名品牌（如SMC、亚德客），寿命更长

细节三：程序与参数——容易被忽视的“软问题”

很多误报问题，根源不在硬件，而在测试程序和参数设置。

1. 测试参数设置不合理

问题表现：

· 误报率稳定在某个数值，不随使用时间变化

· 合格品与不合格品的测试值差异极小

根本原因：

· 合格阈值设置过严，没有留出合理的工艺余量

· 采样时间不足，测试值未稳定

解决方案：

参数	常见问题	优化建议
阈值	设置过于严苛	采集30-50片合格品的测试数据，取平均值±3σ作为阈值
采样延时	采样前未等待稳定	增加10-50ms延时，待信号稳定后再采样
测试次数	单次测试即判定	采用多次采样取平均值，或连续通过N次才判合格

2. 测试程序存在时序问题

问题表现：

· 误报随机出现，无明显规律

· 高速测试时误报率明显高于低速测试

根本原因：

· 程序中的时序逻辑有缺陷，如继电器动作未等待完成就采样

· 多通道测试时，通道切换后未留足建立时间

解决方案：

· 在继电器动作、通道切换后增加稳定延时（建议10-50ms）

· 优化程序逻辑，先动作后采样，避免并行冲突

· 对关键信号采用多次采样验证，减少偶发干扰

3. 接地与屏蔽问题

问题表现：

· 误报集中在高频信号、微弱信号测试点

· 治具周围有变频器、电机等干扰源

根本原因：

· 测试系统接地不良，形成地环路干扰

· 信号线未屏蔽，或屏蔽层接地不当

解决方案：

· 采用单点接地，所有仪器设备共地，避免地环路

· 高频信号线使用屏蔽线缆，屏蔽层单端接地

· 治具金属部分与设备机柜良好连接，形成法拉第笼

误报排查快速清单

当你的测试治具出现误报率高时，可按以下顺序逐一排查：

优先级	排查项目	检查要点
1	探针	弹力是否合适？针头形状是否正确？是否老化或污染？
2	气路	气压是否稳定？气缸动作是否到位？有无泄漏？
3	程序参数	阈值设置是否合理？采样延时是否足够？
4	接地屏蔽	接地是否良好？信号线是否屏蔽？
5	被测板	焊盘是否氧化？是否有助焊剂残留？

实战案例：从误报8%到0.5%的蜕变

案例背景

某扫地机器人PCBA产线，FCT测试治具误报率高达8%，大量合格品被误判为不良，维修人员不堪重负。

问题排查

1. 探针：发现使用的尖头探针在镀金焊盘上打滑，接触不稳定；探针弹力仅80g，部分探针已使用超过5万次

2. 气路：气源压力波动达±0.1MPa，气缸动作时快时慢

3. 程序参数：合格阈值设置过严，仅为理论值的±2%，未考虑实际工艺波动

解决方案

1. 将镀金焊盘上的尖头探针更换为三爪头探针，弹力提升至120g，更换所有超寿命探针

2. 加装稳压气罐和精密调压阀，压力波动降至±0.01MPa

3. 重新采集50片合格品数据，将阈值放宽至±5%，增加20ms采样延时

优化结果

指标	优化前	优化后
误报率	8%	0.5%
测试一次通过率	82%	96%
维修人员需求	5人	2人
月返修成本	约6万元	约1.2万元

结论：通过对探针、气路、程序参数三个细节的系统优化，误报率降低94%，测试效率和成本均大幅改善。
