气密性测试治具设计要点：如何做到0漏测？

文章出处：WSTM SINCE2006王氏天茂网责任编辑：王国锋作者：jukiwang人气：-发表时间：2026-03-27 10:28:00

在电子产品防水、防尘需求日益普及的今天，气密性测试已成为消费电子、汽车电子、医疗设备、智能穿戴等领域的关键工序。无论是智能手表的防水密封，还是新能源汽车电池包的IP67防护，都离不开一套可靠的气密性测试治具。

然而，气密性测试治具的设计远比想象中复杂——密封结构不合理、气路设计不当、材料选型错误，都可能导致漏测、误报、测试不稳定，严重影响产品质量和生产效率。

本文将从密封结构、气路设计、材料选型、传感器匹配、常见故障排除五个维度，为你系统解析气密性测试治具的设计要点，帮助你在实际生产中做到0漏测。

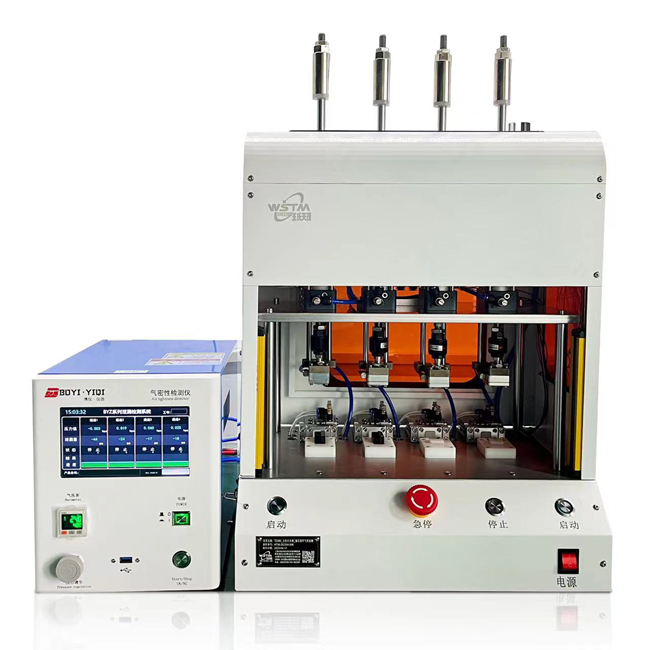

一、气密性测试的原理：从基础开始

在深入设计之前，我们先厘清气密性测试的基本原理。

1. 主流测试方法

方法	原理	适用场景
直压法	向被测腔体充气，保压后检测压力变化	大体积、压力变化明显的产品
差压法	同时向被测件和标准件充气，检测两者压力差	小体积、高精度要求的产品
流量法	向被测件充气，检测维持恒定压力所需的流量	允许微量泄漏的产品
氦气检漏	充氦气后用质谱仪检测泄漏	超高精度（航空航天、医疗）

对于绝大多数电子产品的生产线，直压法和差压法是最常用的两种方式。

2. 核心指标

· 测试压力：根据产品防水等级设定（通常0.5-2.0MPa）

· 充气时间：腔体充气至稳定所需时间

· 保压时间：压力稳定后观察时间

· 测试时间：实际检测压力变化的时间

· 泄漏率：单位时间内压力下降值（kPa/s 或 mL/min）

二、密封结构设计：0漏测的第一道防线

密封结构是气密性测试治具的核心。密封不好，测试结果毫无意义。

1. 密封圈的选择与设计

密封圈材料	特点	适用场景
硅胶（VMQ）	耐高低温、柔软、回弹性好	常规气密性测试
氟橡胶（FKM）	耐油、耐酸碱、耐高温	有化学腐蚀风险场景
丁腈橡胶（NBR）	耐磨、耐油	高频次接触场景
三元乙丙（EPDM）	耐老化、耐水	长期保压测试

设计要点：

· 压缩量：密封圈压缩量通常控制在15%-30%，过小密封不严，过大会导致气缸压力不足或密封圈过早失效

· 沟槽设计：沟槽深度、宽度需与密封圈规格匹配，参考O型圈沟槽设计标准

· 倒角处理：被测件放入口需设计导向倒角，避免刮伤密封圈

· 双密封设计：对于高可靠性要求场景，可采用双密封圈结构，互为冗余

2. 密封面处理

· 表面粗糙度：密封面粗糙度建议控制在Ra0.8-1.6μm，过粗会刮伤密封圈，过细成本过高

· 平面度：密封面平面度需控制在0.05mm以内，确保密封圈均匀受压

· 材料选择：密封面建议选用铝合金或不锈钢，表面硬质氧化或镀铬处理，提高耐磨性

3. 被测件与治具的配合

· 定位精度：被测件放入后，与密封面的相对位置需精确，误差不超过±0.1mm

· 导向结构：设计导向柱或导向槽，确保每次放置位置一致

· 压紧力：气缸压紧力需足够克服测试压力产生的反力，通常安全系数取1.5-2倍

三、气路设计：稳定性的关键

气路系统直接影响测试的稳定性和重复性。

1. 气路元件选型

元件	选型要点
电磁阀	选用两位三通或两位五通阀，响应时间<50ms，耐压>1.5倍测试压力
调压阀	精密调压阀，压力波动<±1%
压力传感器	量程为测试压力的1.5-2倍，精度≥0.5%FS，采样频率≥100Hz
气管	PU管或PTFE管，内径≥4mm，避免气阻过大
接头	快插接头，保证气密性，避免泄漏

2. 气路布局原则

· 最短路径：从电磁阀到治具的气路尽可能短，减少容积，提高响应速度

· 多路独立：多个测试工位采用独立气路，避免相互干扰

· 缓冲设计：在电磁阀与治具之间加装缓冲气罐，稳定压力波动

· 排水排气：气路最低点设排水阀，定期排放冷凝水

3. 容积匹配

治具内部容积与测试产品容积的匹配直接影响测试精度：

· 容积过小：压力变化快，难以稳定，测试重复性差

· 容积过大：充气时间长，测试周期长，效率低

建议：治具内部容积控制在被测件容积的0.5-2倍之间，可获得最佳的测试稳定性。

四、治具材料选型：影响寿命与精度

气密性测试治具的材料选择直接影响治具的寿命和测试精度。

材料	优点	缺点	适用场景
铝合金（6061/7075）	加工性好、重量轻、成本适中	硬度一般，易磨损	常规气密性测试
不锈钢（304/316）	耐腐蚀、硬度高、寿命长	重量大、加工成本高	高磨损、高腐蚀场景
合成石	绝缘、重量轻、加工性好	强度较低，不耐冲击	绝缘要求高的场景
POM（赛钢）	耐磨、自润滑、尺寸稳定	耐温性一般	密封圈接触部件

选型建议：

· 基座/底板：选用铝合金7075，经硬质氧化处理，兼顾强度与成本

· 密封面/压板：选用不锈钢304，保证耐磨性和平面度

· 导向部件：选用POM或黄铜，自润滑性能好，不损伤被测件

五、传感器与仪器匹配：数据的眼睛

压力传感器和测试仪器是气密性测试的“眼睛”，直接影响检测结果。

1. 压力传感器选型

参数	推荐值	说明
量程	测试压力的1.5-2倍	留有余量，避免过载
精度	≥0.5%FS	保证测试准确性
响应频率	≥100Hz	捕捉快速压力变化
温度补偿	0-50℃	适应产线环境

2. 测试仪器的功能要求

· 多通道：支持多个工位独立测试

· 数据存储：记录测试曲线和结果，支持MES对接

· 参数可调：充气时间、保压时间、测试时间、合格阈值可灵活设置

· 自动判读：自动计算泄漏率，判定合格/不合格

· 报警输出：不合格时声光报警，并可输出NG信号

3. 温度补偿的重要性

温度变化对气密性测试影响显著。1℃的温度变化可能导致约0.3%的压力波动。对于高精度测试，建议：

· 采用带温度补偿的压力传感器

· 在恒温环境中测试（温度波动<±2℃）

· 软件算法补偿：通过基准腔消除温度影响

六、常见故障与排除：如何做到0漏测？

在实际生产中，气密性测试治具的常见故障及解决方案如下：

1. 误报（假漏）

现象	可能原因	解决方案
合格品被判为不合格	密封圈压缩量不足	调整气缸行程或增加密封圈高度
合格品被判为不合格	密封面有异物	增加清洁程序，定期擦拭密封面
合格品被判为不合格	气路泄漏	用检漏液检查各接头，紧固或更换
合格品被判为不合格	被测件温度过高	增加冷却工序，或延长保压时间
合格品被判为不合格	测试参数设置过严	优化测试参数，留出合理余量

2. 漏测（假合格）

现象	可能原因	解决方案
不良品被判为合格	测试压力不足	检查气源压力，提高测试压力
不良品被判为合格	保压时间不够	延长保压时间，确保压力稳定
不良品被判为合格	传感器精度不足	更换更高精度的传感器
不良品被判为合格	密封圈老化失效	定期更换密封圈（建议每5000次更换）
不良品被判为合格	治具变形	检查治具平面度，必要时更换

3. 测试不稳定

现象	可能原因	解决方案
同一产品多次测试结果不一致	气源压力波动	加装稳压气罐，稳定气源
同一产品多次测试结果不一致	密封圈压缩量不一致	检查气缸行程，确保每次压紧力一致
同一产品多次测试结果不一致	温度影响	增加温度补偿或延长稳定时间
同一产品多次测试结果不一致	传感器漂移	定期校准传感器（建议每周一次）

七、实战案例：从漏测到0漏测的蜕变

案例背景

某智能手表制造商，其防水测试工站漏测率高达3%，导致部分不良品流入市场，引发客户投诉。

问题排查

1. 密封圈压缩量仅8%，明显不足

2. 气路存在多个接头松动，微量泄漏

3. 测试参数设置不合理，保压时间仅1秒

4. 传感器未定期校准，存在漂移

解决方案

1. 密封结构优化：重新设计沟槽，将压缩量提升至20%

2. 气路改造：更换所有快插接头，加装集气块，减少接头数量

3. 参数优化：充气时间3秒、保压时间5秒、测试时间3秒

4. 校准制度：建立每周传感器校准制度

优化结果

指标	优化前	优化后
漏测率	3%	0.05%
误报率	2%	0.3%
测试节拍	15秒/个	12秒/个
客户投诉	每月3-5起	连续6个月0投诉

结论：系统性的气密性测试治具设计优化，将漏测率从3%降至0.05%，基本实现0漏测。

八、气密性测试治具设计的完整流程

步骤	内容	输出
1. 需求分析	明确测试压力、精度要求、产品材质、节拍要求	测试规格书
2. 结构设计	设计密封结构、气路布局、定位方案	3D模型
3. 材料选型	确定治具材料、密封圈材质、传感器规格	BOM清单
4. 加工组装	CNC加工、气路连接、传感器安装	治具实物
5. 调试验证	压力调试、参数优化、重复性验证	测试报告
6. 维护管理	建立清洁、校准、更换制度	维护手册

九、总结：0漏测的五大关键点

关键点	核心要求
密封结构	压缩量15%-30%，密封面平面度≤0.05mm，双密封冗余设计
气路设计	最短路径、多路独立、稳压缓冲、定期排水
材料选型	铝合金基座+不锈钢密封面+POM导向件
传感器匹配	量程1.5-2倍、精度≥0.5%FS、带温度补偿
维护管理	定期更换密封圈、校准传感器、清洁密封面

一句话总结：密封是基础，气路是保障，传感器是眼睛，维护是底线——四者兼备，方可实现0漏测。
