测试治具定制流程：从Gerber到交样，一文讲透

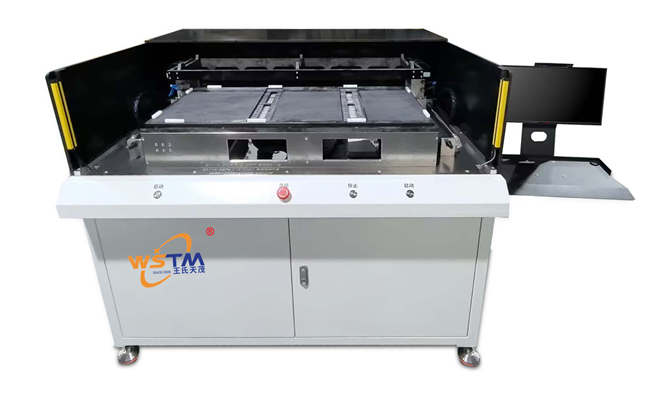

.jpg)
|
阶段
|
核心工作
|
耗时（工作日）
|
|
1. 需求沟通与资料准备
|
确认测试需求、提供Gerber文件、测试点清单
|
0.5-1
|
|
2. 方案设计与确认
|
结构设计、探针选型、气路设计、程序框架
|
1-2
|
|
3. 治具加工
|
CNC加工、探针安装、线缆焊接、气路连接
|
2-3
|
|
4. 电气与程序调试
|
信号测试、程序烧录、参数设置
|
1
|
|
5. 样机调试与验证
|
使用客户样板进行测试验证、参数优化
|
1-2
|
|
6. 客户验收
|
现场或远程验收、操作培训
|
0.5-1
|
|
7. 交付与售后
|
治具交付、维护指导、售后支持
|
-
|
总周期：常规测试治具（FCT/ICT）从资料确认到交样，通常需要5-10个工作日。
|
资料类型
|
具体内容
|
用途
|
|
Gerber文件
|
PCB设计文件（.gbr/.cam/.pcbdoc等）
|
提取测试点坐标、位置、焊盘尺寸
|
|
测试点清单
|
需要测试的信号名称、坐标、类型
|
确定探针数量和位置
|
|
PCB实物样板
|
至少2-3片焊接完成的PCBA
|
验证测试点可达性、调试程序
|
|
测试要求
|
测试项目、合格标准、测试电压/电流等
|
设计测试电路和程序
|
|
结构要求
|
PCB外形尺寸、定位孔位置、特殊避空需求
|
设计治具外形和定位结构
|
|
产线信息
|
单班产量、操作方式（手动/气动）、现有设备
|
选择治具类型和结构
|
问题1：Gerber文件不完整
· 影响：测试点坐标提取不准确，探针位置偏移
· 解决：要求客户提供完整的Gerber文件（包含丝印层、阻焊层、线路层），或提供PCB原文件（Altium/PADS/Cadence等）
问题2：测试点清单缺失
· 影响：无法确定探针数量和位置，导致方案不完整
· 解决：如客户无测试点清单，可根据Gerber文件协助梳理，但需客户确认测试点是否正确
问题3：未提供PCB实物样板
· 影响：无法验证探针与测试点的实际接触情况
· 解决：要求客户至少提供2-3片样板用于调试，如无样板，需在合同中注明风险
|
设计内容
|
考虑因素
|
|
定位方式
|
定位销（基于PCB定位孔）、外形仿形定位、视觉定位
|
|
压紧方式
|
手动翻盖、气动压板、机械压棒、磁吸固定
|
|
避空设计
|
避开已贴装元件、连接器、金手指等区域
|
|
材料选择
|
合成石（常规）、铝合金（气动）、不锈钢（耐磨）
|
|
多拼板设计
|
单板、双拼、四拼，提升测试效率
|
|
选型维度
|
考虑因素
|
|
针头形状
|
尖头（刺破氧化层）、爪头（大面积接触）、平头（不损伤）
|
|
弹力
|
敏感元件50-80g、常规100-120g、大电流150-200g
|
|
针径
|
0.5mm（微小焊盘）、0.8-1.0mm（常规）、1.5mm以上（大电流）
|
|
材质
|
铍铜镀金（高可靠）、钨钢（高频次）
|
|
数量
|
根据测试点清单确定，通常数十至数百根
|
|
设计内容
|
考虑因素
|
|
气缸选型
|
缸径（决定压紧力）、行程（决定开合高度）、安装方式
|
|
电磁阀
|
两位五通（双作用气缸）、响应时间、品牌（SMC/亚德客）
|
|
气路布局
|
最短路径、多路独立、稳压缓冲
|
|
安全设计
|
双按钮启动、急停按钮、光栅保护
|
|
设计内容
|
考虑因素
|
|
信号调理
|
电压分压、电流放大、信号隔离
|
|
控制方式
|
单片机控制、PLC控制、PC上位机
|
|
通讯接口
|
串口（RS232）、以太网、USB
|
|
数据输出
|
LCD显示、声光报警、MES对接
|
· 治具3D结构图：展示外形、压板、探针布局
· 探针点位图：标注每个探针的位置和测试点名称
· 气路原理图（气动治具）：展示气缸、电磁阀、气路走向
· 测试程序框架：展示测试逻辑和参数设置
· 报价明细：材料、加工、人工等成本分解
客户确认要点：
|
步骤
|
内容
|
精度要求
|
|
基材加工
|
底板、压板、定位槽加工
|
±0.05mm
|
|
探针孔加工
|
钻孔、沉孔、攻丝
|
±0.02mm
|
|
避空位加工
|
避让元件、连接器
|
±0.1mm
|
|
气路孔加工
|
气管通道、接头安装孔
|
±0.1mm
|
|
调试内容
|
具体操作
|
|
信号测试
|
用万用表测试每根探针的连通性，确保无短路、断路
|
|
气路测试
|
气缸动作测试、气密性检查、压力调节
|
|
程序烧录
|
将测试程序烧录至单片机/PLC，配置参数
|
|
功能自检
|
用模拟信号验证测试程序逻辑是否正确
|
|
步骤
|
内容
|
|
放置样板
|
将PCB样板放入治具，检查定位是否准确
|
|
压紧测试
|
手动或气动压紧，检查探针与测试点接触情况
|
|
单步测试
|
逐个测试点验证，检查信号是否正常采集
|
|
全流程测试
|
运行完整测试程序，记录测试结果
|
|
重复性测试
|
同一块样板测试10-20次，检查结果一致性
|
|
多样板验证
|
使用多块样板测试，验证治具的适应性
|
|
问题
|
优化措施
|
|
某探针接触不良
|
检查弹力、针头形状、被测点氧化情况
|
|
测试结果不稳定
|
增加采样延时、优化程序逻辑
|
|
误报率高
|
调整合格阈值、增加稳定时间
|
|
压板压不紧
|
调整气缸行程、增加压板刚性
|
|
测试节拍过长
|
优化充气时间、减少不必要延时
|
· 测试报告：验证结果、测试数据、合格判定
· 操作说明书：治具使用方法、注意事项
· 维护指南：清洁方法、探针更换步骤
· 程序文件：测试程序备份（便于后续维护）
|
方式
|
适用场景
|
|
现场验收
|
客户到厂，使用客户样板现场测试，确认无误后签收
|
|
远程验收
|
通过视频直播测试过程，或寄送样板由客户自行验证
|
|
交付物
|
说明
|
|
治具实物
|
完整组装好的测试治具
|
|
操作说明书
|
纸质版+电子版
|
|
维护指南
|
包含探针型号、气缸型号、备件清单
|
|
程序备份
|
测试程序源文件（如有需要）
|
|
验收报告
|
双方签字的验收文件
|
· 质保期：通常6-12个月（探针、气缸等易损件除外）
· 技术支持：电话、远程协助
· 现场服务：珠三角地区8小时上门服务
· 备件供应：提供探针、气缸、电磁阀等常用备件
风险：Gerber文件是设计文件，实物可能因改板、拼板方式不同而存在差异。
对策：务必以PCB实物样板为准，结合Gerber文件参考。收到样板后，先测量定位孔、外形尺寸，与Gerber核对一致性。
风险：Gerber文件上标注的测试点，实物可能被周边元件遮挡，探针无法接触。
对策：方案设计阶段，用PCB实物样板验证测试点可达性。如发现遮挡，建议客户调整测试点位置，或改用侧探、加高探针等方式。
风险：可能是治具问题，也可能是测试程序逻辑、阈值设置问题。
对策：先提供标准信号源（如电阻箱、电压源）验证治具本身是否正常。如治具正常，则调整测试程序参数。
风险：气源压力不足、气管折弯、电磁阀故障。
对策：检查气源压力（0.5-0.6MPa），检查气管是否通畅，更换电磁阀或气缸。
风险：探针安装高度不一致、压板压力不均。
对策：用塞尺检查压板与治具底座的平行度，调整气缸行程或增加平衡弹簧。
|
要素
|
关键点
|
|
资料齐全
|
Gerber文件、PCB样板、测试点清单、测试要求
|
|
沟通充分
|
方案确认阶段充分沟通，避免后期返工
|
|
样板验证
|
务必用客户样板进行实际测试验证
|
|
文件交付
|
操作说明书、维护指南、程序备份齐全
|
|
售后服务
|
质保、备件、技术支持有保障
|
一句话总结：测试治具定制，三分靠设计，七分靠沟通。资料准备充分、方案确认细致、样板验证到位，就能避免90%以上的问题。
· 一站式定制服务：从需求沟通到交样交付，全流程服务
· 快速交付：常规测试治具5-10个工作日交样
· 专业技术：探针选型、气路设计、程序开发经验丰富
· 珠三角8小时上门服务：现场验收、操作培训、售后维护
欢迎联系我们，获取免费的测试治具定制咨询与报价。
