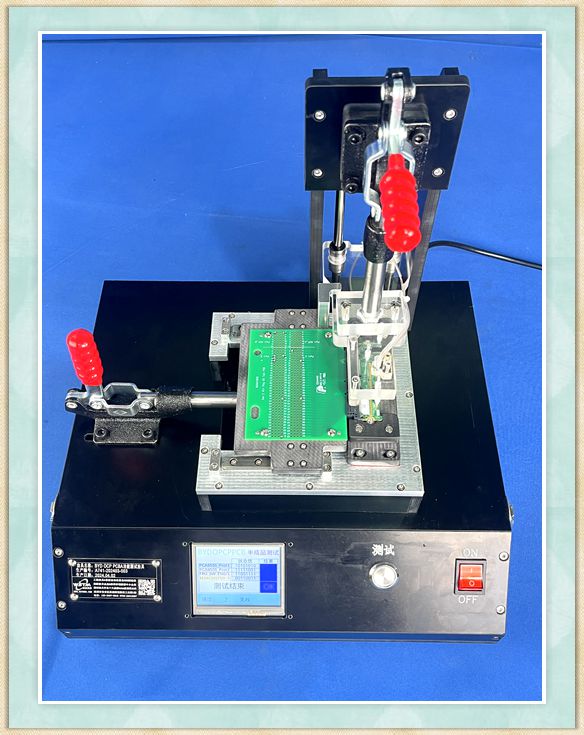

在PCBA生产过程中，功能测试（FCT）是产品出厂前的最后一道质量防线。一套设计精良的功能测试治具，不仅能够准确检测产品功能，还能大幅提升测试效率、降低误报率。然而，功能测试治具的设计涉及结构、电气、软件、气动等多个领域，稍有不慎就可能导致测试不稳定、操作不便、维护困难。

本文将从需求分析、结构设计、探针选型、电气设计、程序设计、调试验证六个维度，为你系统解析PCBA功能测试治具的设计方法和实战要点。

一、功能测试治具设计的基本流程

一个完整的PCBA功能测试治具设计流程，通常包含以下6个阶段：

二、阶段一：需求分析——设计的基础

设计开始前，必须充分理解被测产品和测试需求。需求不清晰，后面的设计都会走偏。

1. 需要收集的资料

2. 关键问题确认

在需求分析阶段，务必与客户确认以下问题：

· 测试点是否可达？用实物样板检查测试点是否被元件遮挡，是否需要侧探或加高探针

· 测试点是否有氧化风险？裸铜焊盘易氧化，需用尖头探针刺破氧化层；镀金焊盘用爪头探针

· 是否需要程序烧录？如测试前需烧录程序，需设计烧录接口和自动烧录功能

· 是否需要MES对接？测试结果需上传MES，需设计通讯接口和数据格式

· 操作人员技能水平？如操作人员流动大，需设计防呆结构和简易操作界面

三、阶段二：结构设计——治具的骨架

结构设计决定了治具的稳定性、操作便捷性和使用寿命。

1. 定位方式选择

设计要点：

· 定位销直径通常为2.0mm、2.5mm、3.0mm，与PCB定位孔配合间隙0.05-0.1mm

· 定位销高度应比PCB厚度高5-10mm，便于取放

· 外形仿形定位时，四周留0.1-0.2mm间隙，避免卡板

2. 压紧方式选择

气动压板设计要点：

· 气缸缸径根据压紧力需求选择，通常20-40mm

· 压板材料选用铝合金，轻量化设计，避免过重

· 压板与PCB接触面加贴硅胶垫，保护元件

· 双按钮启动，防止夹手

3. 材料选型

4. 避空设计

避空设计是结构设计的难点，直接影响探针是否能够接触测试点。

避空原则：

· 高度超过2mm的元件，必须避空

· 探针周围1-2mm范围内，不得有元件干涉

· 连接器、金手指区域，必须完全避空

· 大元件下方，设计观察窗，便于检查

避空方法：

· CNC加工避空槽

· 多层板叠加，形成阶梯式避空

· 局部镂空，让元件悬空

四、阶段三：探针选型——测试的触手

探针是测试系统与被测板的唯一桥梁，选型直接决定测试稳定性。

1. 针头形状选择

2. 弹力选择

3. 针径选择

4. 材质选择

五、阶段四：电气设计——测试的大脑

电气系统负责信号调理、电源分配、控制逻辑和数据采集。

1. 信号调理电路

2. 电源设计

· 被测板供电：根据产品需求，提供多路可程控电源（如5V、3.3V、12V、24V）

· 治具自身供电：DC24V（气缸电磁阀）、DC5V/3.3V（控制电路）

· 电源保护：过流保护、反接保护、浪涌抑制

3. 控制方式选择

单片机方案推荐：

· 主控：STM32系列（STM32F103、STM32F407）

· 通讯：RS232、以太网、USB

· 扩展：ADC、DAC、IO扩展芯片

4. 电路保护设计

· 输入端保护：TVS管防静电、防浪涌

· 输出端保护：限流电阻、过流保护电路

· 隔离设计：数字信号与模拟信号隔离、电源隔离

六、阶段五：程序设计——测试的灵魂

测试程序是功能测试治具的“大脑”，决定了测试逻辑的正确性和执行效率。

1. 测试程序结构

一个完整的测试程序通常包含以下模块：

2. 关键程序设计要点

采样延时：

· 继电器动作后、通道切换后，增加10-50ms延时

· 待信号稳定后再采样，避免误判

多次采样：

· 关键信号连续采样3-5次，取平均值

· 或连续N次合格才判通过，降低偶发干扰

阈值设置：

· 采集30-50片合格品数据，取平均值±3σ作为阈值

· 预留合理余量，避免阈值过严导致误报

异常处理：

· 通讯超时、信号异常时，自动重试3次

· 仍失败则报警，记录异常日志

3. 上位机软件功能

如采用PC上位机方案，建议包含以下功能：

· 测试参数配置：阈值、延时、测试项选择

· 测试数据记录：存储测试结果、曲线、日志

· MES对接：通过Web API或数据库直接上传

· 用户权限管理：操作员、工程师、管理员分级

· 统计报表：良率统计、不良分析、CPK计算

七、阶段六：调试与验证——设计落地

设计完成后，必须经过严格的调试和验证，才能交付客户使用。

1. 单板调试

2. 样板验证

使用客户提供的PCB样板进行实际测试验证：

· 单步测试：逐个测试点验证，检查信号采集是否正常

· 全流程测试：运行完整测试程序，记录测试结果

· 重复性测试：同一块样板测试10-20次，计算标准差

· 多样板验证：使用多块样板测试，验证治具适应性

3. 参数优化

根据样板验证结果，优化测试参数：

· 调整采样延时，确保信号稳定

· 调整合格阈值，平衡误报与漏测

· 优化测试顺序，缩短测试节拍

4. 输出文件

调试完成后，提供以下文件：

· 测试报告：验证结果、测试数据、合格判定

· 操作说明书：治具使用方法、注意事项、常见故障处理

· 维护指南：清洁方法、探针更换步骤、备件清单

· 程序文件：测试程序备份（便于后续维护）

八、实战案例：某家电控制板FCT治具设计

项目背景

某家电企业，需要为其空调控制板设计FCT测试治具。控制板上有MCU、继电器、温度传感器、按键、数码管等元件。测试要求：检测电源电压、传感器信号、按键响应、继电器动作、数码管显示。

设计过程

1. 需求分析

· PCB尺寸：150mm×100mm，定位孔2个

· 测试点：38个，包括电源、IO、通讯、模拟信号

· 产线产能：3000片/天，采用气动治具

2. 结构设计

· 底板：6mm合成石

· 压板：铝合金+硅胶垫

· 气缸：缸径25mm，行程50mm

· 定位：2个定位销

3. 探针选型

· 电源/大电流点：150g弹力、爪头、1.0mm针径

· 信号点：100g弹力、尖头、0.8mm针径

· 敏感元件：80g弹力、平头、0.8mm针径

4. 电气设计

· 主控：STM32F103

· 电源：12V（继电器）、5V（MCU）、3.3V（传感器）

· 通讯：RS232（与PC通讯）

· 信号调理：电压分压、电流I-V转换、传感器信号放大

5. 程序设计

· 测试项：电压检测×8、传感器×2、按键×5、继电器×4、数码管×1

· 节拍优化：并行测试，总时间控制在25秒

· 数据输出：LCD显示结果，串口上传MES

6. 调试验证

· 使用10片样板测试，重复性验证通过

· 误报率测试：50片合格品，误报0次

· 漏测测试：5片不良品，全部检出

项目成果

九、功能测试治具设计常见问题与避坑指南

Q1：测试点被元件遮挡怎么办？

对策：方案设计阶段，用实物样板验证测试点可达性。如发现遮挡，建议客户调整测试点位置，或改用侧探、加高探针、使用弹簧顶针等方式。

Q2：误报率居高不下怎么办？

对策：按以下顺序排查——探针弹力是否合适？针头形状是否正确？采样延时是否足够？阈值设置是否过严？接地是否良好？

Q3：气动治具气缸动作不顺畅？

对策：检查气源压力（0.5-0.6MPa），检查气管是否折弯，检查电磁阀是否故障，检查气缸密封圈是否老化。

Q4：多拼板治具不同位置测试结果不一致？

对策：检查压板与治具底座的平行度，调整气缸行程或增加平衡弹簧；检查探针安装高度是否一致。

Q5：测试程序如何防呆？

对策：增加治具自检功能（探针连通性、传感器零点）；增加被测板识别功能（读ID）；增加防反接保护电路。

十、总结：功能测试治具设计的成功要素

一句话总结：需求是起点，结构是骨架，探针是触手，电路是大脑，程序是灵魂，验证是保障——六者兼备，方得一套好用的FCT治具。
