治具如何与机器人配合？自动化产线中的“手眼协同”之道

文章出处：WSTM SINCE2006王氏天茂网责任编辑：王国锋作者：jukiwang人气：-发表时间：2026-04-01 14:31:00

在工业自动化浪潮中，机器人正成为电子制造产线的核心执行单元。然而，机器人要实现精准、稳定、高效的自动化作业，离不开一个关键“搭档”——工装治具。治具为机器人提供了精准的定位基准、可靠的工件夹持以及工艺过程的功能载体，二者的配合直接决定了自动化产线的成败。

那么，治具如何与机器人配合？在设计与集成过程中需要注意哪些要点？本文结合WSTM Since2006王氏天茂^®近20年为EMS企业提供非标定制自动化设备的经验，系统解析治具与机器人协同工作的关键技术与实践方法。

一、治具在机器人自动化中的三大角色

在机器人自动化产线中，治具承担着比人工产线更复杂、更精准的职能：

角色	功能描述	典型应用
定位基准	为机器人提供一致的工件坐标系，确保每次抓取、放置、加工的位置精度	机器人自动上料、装配、测试
工艺载体	承载工件完成特定工艺过程，与机器人协同动作	过炉工装治具配合机器人自动过锡炉、焊接工装治具配合机器人自动焊接
功能执行端	作为机器人的末端执行器或工作站的一部分，直接参与工艺实现	机器人抓取测试工装治具进行自动测试、装配工装治具配合机器人完成压合

二、治具与机器人配合的四种典型模式

模式1：机器人抓取治具——治具作为末端执行器

工作方式：机器人末端安装夹爪或快换装置，抓取携带工件的治具，移动到不同工位进行作业。

适用场景：

· 多工位流转：一台机器人服务多个工艺工位

· 测试自动化：机器人抓取测试工装治具，将产品依次送入测试设备

· 热处理/焊接：机器人抓取过炉工装治具或焊接工装治具，精准放入加热或焊接设备

设计要点：

· 治具需设计统一的机器人抓取接口（如标准夹持位、快换盘适配面）

· 治具重量需控制在机器人负载能力范围内

· 气路/电路需考虑快换接口的自动对接

模式2：机器人配合固定治具——治具作为工作站

工作方式：治具固定于工作台或流水线上，机器人将工件放入治具，完成工艺后取出。

适用场景：

· 自动化装配：机器人将零部件放入装配工装治具，进行压合、锁螺丝等操作

· 自动化测试：机器人将PCBA放入测试工装治具，启动测试程序

· 自动化焊接：机器人将组件放入焊接工装治具，进行自动焊接

设计要点：

· 治具需有明确的工件放置导向与防呆结构

· 预留机器人上下料的避让空间

· 治具与设备的相对位置需标定，建立统一的坐标系

模式3：治具随动——机器人携带工件与治具联动

工作方式：机器人抓取工件，与固定在设备上的治具或移动治具协同动作，完成相对运动要求。

适用场景：

· 轨迹焊接：机器人携带焊枪，工件固定于定位工装治具，两者按规划轨迹相对运动

· 涂胶/点胶：机器人携带胶阀，工件固定于治具，按轨迹完成涂胶

设计要点：

· 治具需保证工件在运动过程中不发生偏移

· 机器人轨迹需与治具位置精确标定

· 考虑工艺过程中的力控要求（如焊接压力、点胶高度）

模式4：快换系统——多治具自动切换

工作方式：机器人通过快换装置（自动换枪盘），在生产过程中自动切换不同的治具或末端执行器，实现多品种、多工序的自动化。

适用场景：

· 多品种混流生产：机器人自动切换不同型号的装配工装治具

· 多工序集成：同一机器人先后切换抓取治具、测试治具、焊接治具，完成复合工艺

设计要点：

· 所有治具采用统一的快换接口（机械、气路、电路）

· 需设计治具停放架（换枪架），位置精度要求高

· 控制系统需管理不同治具对应的机器人程序与工艺参数

三、治具与机器人配合的关键设计要点

1. 定位基准的统一与标定

机器人自动化对定位精度要求极高。治具与机器人之间必须建立统一的坐标系：

· 治具基准：治具上设置明确的定位基准（定位销、基准面、Mark点），用于机器人的视觉或机械寻位

· 工具坐标系标定：机器人抓取治具后，需通过标定获取治具中心点（TCP）相对于机器人法兰的精确偏移

· 工件坐标系标定：固定治具时，需通过探针或视觉系统标定治具在机器人世界坐标系中的精确位置

精度要求：对于高精度治具定制项目，通常要求重复定位精度达到±0.05mm以内。

2. 机械接口的标准化

为实现治具与机器人的可靠配合，接口设计至关重要：

· 抓取接口：治具上设计统一的夹持位，确保机器人每次抓取姿态一致。可采用圆柱夹持、V型槽、磁吸等方式

· 快换接口：选用标准快换盘（如ATI、Schunk等品牌），治具侧安装匹配的模块，实现气路、电路、信号的同时对接

· 防呆设计：接口采用非对称结构或定位销，确保安装方向唯一，避免错装

3. 气路与电路的自动对接

当治具带有气缸、传感器、探针等需要气电驱动的元件时，需解决与机器人的自动对接问题：

· 快换方案：通过快换盘自带的气路/电路模块实现自动对接

· 浮动对接：对于固定治具，可采用浮动接头、弹性探针等方式，允许机器人放置时的位置偏差

· 线缆管理：机器人抓取的治具需考虑线缆走线，避免运动干涉，必要时采用拖链或螺旋线缆

4. 治具材料与工艺适配

机器人自动化往往伴随更高的节拍和更严苛的工况，治具材料需相应升级：

应用场景	推荐材料	特性要求
机器人配合过炉	合成石、钛合金	耐高温、热变形小
机器人配合测试	防静电亚克力、防静电电木	ESD防护、探针安装稳定
机器人配合焊接	合成石、陶瓷、金属镶件	耐高温、防焊渣飞溅
机器人配合装配	铝合金、电木、特氟龙	耐磨、防刮伤、轻量化

5. 安全与交互设计

· 互锁信号：治具上的到位传感器、夹紧检测开关需接入机器人控制系统，确保工件到位后再执行动作

· 防碰撞：治具与机器人之间设置软限位或碰撞传感器，避免异常情况下损坏设备

· 人机隔离：机器人工作区域内治具应无尖锐突出，防护罩等安全措施到位

四、行业应用案例

案例1：家电治具配合机器人自动装配

客户：国内知名家电企业

需求：空调遥控器自动装配线，需机器人完成面板与底壳的压合、螺丝锁紧。

方案：设计装配工装治具，采用模块化结构，兼容6款不同型号遥控器。机器人从上料托盘抓取面板与底壳，依次放入治具进行压合、打螺丝。治具集成气动夹紧与到位传感器，与机器人控制系统互锁。

成果：单工位节拍12秒，换型时间小于5分钟，替代4名操作员，良率提升至99.5%。

案例2：新能源治具配合机器人自动测试

客户：新能源汽车BMS（电池管理系统）制造商

需求：BMS主板功能测试自动化，机器人自动上下料，与测试设备联动。

方案：设计测试工装治具，采用防静电材料，集成探针模块与快换接口。机器人通过快换盘抓取治具（携带PCB）送入测试针床，测试完成后取出并分类。

成果：测试效率提升40%，消除人工插拔导致的探针损坏，误测率下降60%。

案例3：动力电池治具配合机器人自动焊接

客户：动力电池治具应用——某锂电池Pack厂商

需求：电池模组连接片激光焊接自动化，机器人需精准定位并压紧工件。

方案：设计焊接工装治具，采用合成石主体+铜质压头，集成真空吸附与冷却气道。机器人将电池模组放入治具，治具自动夹紧，焊接机器人完成焊接。

成果：焊接位置精度±0.1mm，焊接良率98.5%，单班产能提升2倍。

五、为什么选择王氏天茂？

在机器人自动化集成项目中，治具的专业设计是项目成功的关键。王氏天茂®（WSTM）作为专业的非标定制自动化设备制造商，具备以下核心优势：

优势维度	具体体现
全系列治具设计能力	精通过炉工装治具、测试工装治具、装配工装治具、焊接工装治具、定位工装治具等全系列产品设计
自动化集成经验	近20年服务EMS企业，累计完成数百个机器人自动化项目，熟悉与主流机器人品牌（发那科、ABB、库卡、安川等）的配合要求
定制服务灵活	支持来图定制治具、来样加工治具，提供高精度治具定制与自动化工装定制一站式服务
多行业覆盖	服务客户涵盖家电治具、新能源治具、动力电池治具等多个行业领域，积累了丰富的场景应用经验
资质保障	国家高新技术企业，ISO9001、ISO14001、ISO45001认证，确保设计、制造、交付全流程质量可控

六、结语

治具与机器人的配合，不是简单的“放上去”和“抓起来”，而是需要从定位基准、接口标准、气电对接、工艺适配到安全交互的系统性设计。一个好的治具，能让机器人的精度与效率充分发挥；一个不合适的治具，则可能成为自动化产线的瓶颈。

在机器人自动化浪潮中，王氏天茂工装治具与王氏天茂工装夹具愿以专业的设计能力、丰富的集成经验、灵活的定制服务，助您打造高效、稳定、柔性的自动化产线。

如需机器人配合治具方案咨询，欢迎联系我们，让工程师为您量身定制。

王氏天茂®（WSTM）——电子工业设备ODM制造商

· 官网：https://www.wstm88.com

· 服务热线：0755-26016267

· 企业微信：13828875842

· 地址：深圳市宝安区航城街道三围社区数核工业园1栋1楼

（本文内容基于王氏天茂®真实项目经验撰写，旨在为机器人自动化集成提供实用的治具设计参考。）

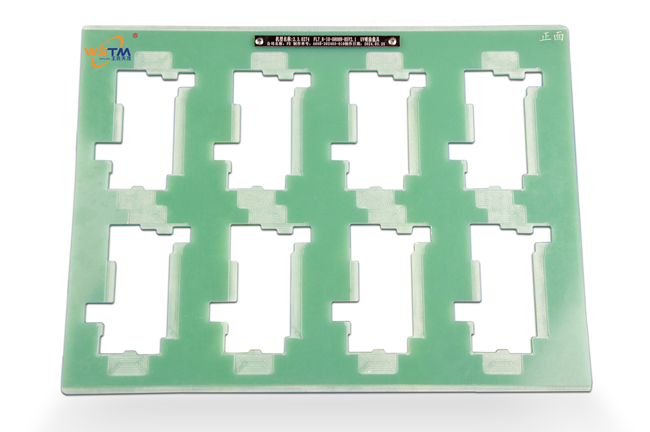

王氏天茂工装治具
