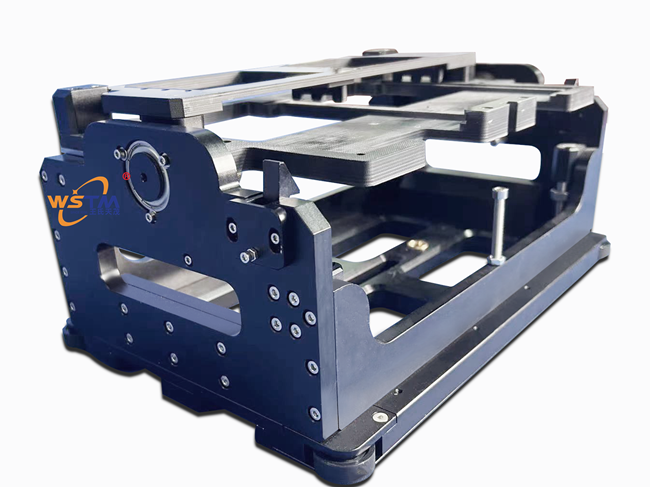

在电子制造服务（EMS）行业，生产效率与品质稳定性是企业竞争力的核心。而工装治具，作为连接产品设计与批量生产的“隐形桥梁”，其设计优劣直接影响着焊接质量、测试效率及自动化水平。

1. 产品数据解析：深入分析客户提供的Gerber文件、PCB板3D模型、元件布局图及BOM表。对于过锡炉载具，我们重点关注PCB板的变形量、元件高度分布及特殊元件（如连接器、大功率器件）的避让需求。

2. 工艺场景解析：明确治具的应用场景。

o 波峰焊/选择焊场景：需精准设计载具的遮蔽区域、导流槽及压棒位置，防止“锡短路”或“浮件”。

o ICT/FCT测试场景：需确认测试点的位置、类型（通孔/焊盘），规划探针的选型、针床布局及压合机构的稳定性，确保信号传输准确，避免误测。

3. 生产节拍解析：了解客户产线的节拍要求。治具的设计需考虑操作人员的拿取便利性、是否便于自动化上下料，以及多拼版设计的合理性，以最大化设备利用率。

· 过锡炉载具：

o 核心材料：首选合成石（如Durastone/ASB系列），其具有极低的热膨胀系数（CTE）、优异的耐高温性（长期耐受280°C以上）和机械加工性，能有效吸收热应力，保护PCB在高温焊接中不变形。

o 选型依据：根据产品寿命要求（如5千次、1万次、3万次以上）和工艺复杂度，选择不同等级和厚度的合成石，平衡单次成本与综合寿命。

· 测试治具：

o 结构材料：通常采用电木（酚醛树脂）或亚克力制作针板，确保良好的绝缘性和尺寸稳定性。载板则多选用防静电亚克力或铝板，以提供足够的支撑力和ESD防护。

o 探针选型：这是测试治具的灵魂。根据被测点的类型（焊盘、测试孔、引脚）、间距、所需测试电流，精准选择弹簧测试探针的头部形状（尖头、爪头、杯头）、弹力及镀层材料，确保接触电阻稳定、使用寿命长。

1. 定位系统设计：治具的重复定位精度是影响良率的关键。

o 采用精确定位销（如导向销、菱形销）进行PCB板的“一面两销”定位，防止板子在治具内晃动。

o 对于大型或易变形PCB，增加弹性压棒或磁性压块，确保板面平整贴合，解决浮高、虚焊问题。

2. 避让与防护设计：

o 在过锡炉载具上，对已贴装SMT元件的区域进行精准镂空避让，避免元件二次过炉受损。

o 对SMT元件与通孔元件距离极近的区域，设计遮蔽片（拖锡片），优化焊锡流动路径，防止连锡。

3. 智能制造工艺：

o 公司运行管家婆ERP系统进行全流程数字化管理，确保设计与生产数据精准传递。

o 制造环节采用CNC高速精雕加工，确保治具边缘光滑、无毛刺，尺寸公差控制在±0.05mm以内，满足高精度测试与装配需求。

o 推行8S现场管理，确保加工环境洁净，避免粉尘等异物影响治具精度。

· 首件确认：治具加工完成后，第一时间使用客户提供的产品样板进行上机实测。对于测试治具，需使用标准校准板验证ICT/FCT测试程序的准确性。

· 小批量试产：在客户产线上进行小批量试产，由现场工程师跟踪观察治具的实际使用情况，收集数据反馈，如过炉后的焊接品质、测试的一次通过率等。

· 优化迭代：根据试产反馈，迅速对治具进行微调优化，直至达到客户预期的直通率和产出效率。正是基于这种严谨的验证流程，我们的产品才能广泛应用于众多EMS电子制造服务企业。
