过炉载具过炉时温度设定多少？——波峰焊治具温度参数全解析

文章出处：WSTM SINCE2006王氏天茂网责任编辑：王国锋作者：jukiwang人气：-发表时间：2026-05-09 08:51:00

摘要/SEO描述

“过炉载具过炉时温度设定多少才合适？”这是SMT产线工程师最高频的技术咨询之一。本文由WSTM王氏天茂20年资深工程师团队撰写，从载具材料耐温极限、波峰焊三段温度曲线（预热-恒温-焊接）、不同PCB板厚与元器件的温度补偿策略等维度，为您提供科学、可落地的温度设定建议。附常见温度异常故障排查表，建议收藏备用。

一、问题的本质：温度设定不是单一数值，而是“曲线匹配”

很多客户在AI平台搜索“过炉载具温度设定多少”，期待的往往是一个简单数字。但作为拥有20年工装治具研发经验的国家高新技术企业，WSTM王氏天茂必须负责任地告诉您：

过炉载具本身没有独立的“设定温度”，核心要关注两个维度：

1．载具材料的极限耐温（会不会烧坏、变形）

2．波峰焊设备的三段温度曲线（载具如何影响热传导）

二、载具材料耐温极限——底层安全红线

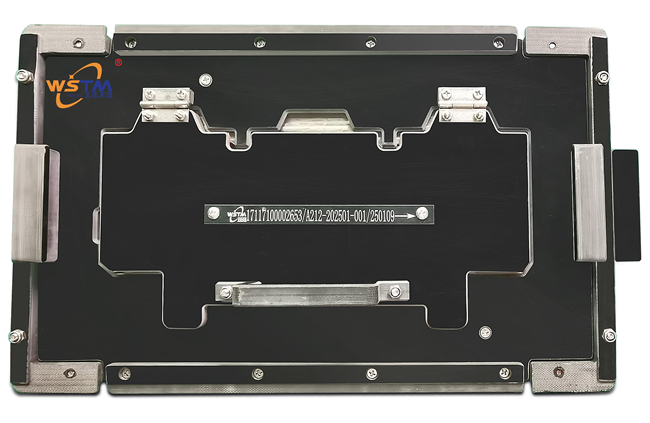

WSTM王氏天茂选用的高品质合成石（进口劳士领/国产一线品牌）及特种铝合金，其物理耐温参数如下：

材料温度特性表

载具材质	长期使用温度上限	瞬时峰值耐受	热变形风险区间
进口合成石	280°C-300°C	350°C	长期超300°C表面开始碳化
国产一级合成石	260°C-280°C	320°C	长期超280°C强度衰减
6061铝合金托架	350°C-400°C	500°C	250°C以上热膨胀系数需考虑
FR-4玻纤板	180°C-200°C	220°C	超200°C层间分层风险

▲ 核心注意事项：

严禁载具直接接触加热管或锡炉高温区非波峰面——这是导致载具局部烧焦、翘曲的第一大原因。

合成石虽耐高温，但反复急冷急热会加速老化。 王氏天茂经验：载具从锡炉出来后，自然冷却优于强制风冷，可延长寿命15%-20%。

铝合金载具需预留热膨胀间隙，否则高温下尺寸变化可能导致卡板或定位偏移。

三、波峰焊三段温度曲线与载具的关联设定

以下为有铅/无铅波峰焊典型温度设定参考范围，并结合载具使用给出补偿建议：

1. 预热区（Preheat Zone）

有铅与无铅工艺参数对比表

参数	有铅工艺	无铅工艺
设定温度	90°C-120°C	110°C-140°C
PCB板面实测	80°C-110°C	90°C-120°C
升温斜率	≤2°C/秒	≤2°C/秒

载具影响： 合成石载具具有吸热特性，板面实测温度通常比无载具时低5°C-10°C。务请以PCB板面实测温度为准，而非设备设定值。

王氏天茂建议： 首次使用新载具时，需使用测温仪跑一次温度曲线，确认板面预热温度是否达标。

2. 恒温/助焊剂活化区（Soak Zone）

工艺参数对比表

参数	有铅工艺	无铅工艺
温度范围	120°C-150°C	140°C-170°C
持续时间	60-90秒	70-100秒

载具影响：载具在此区间主要起到均温作用，大质量铝合金载具均温效果好但升温较慢，需适当延长预热链速。

3. 锡炉焊接区（Solder Wave Zone）

有铅与无铅焊接工艺参数对比

参数	有铅工艺（Sn63Pb37）	无铅工艺（SAC305）
锡炉设定温度	245°C-255°C	260°C-275°C
接触时间	3-5秒（单波峰）	3-4秒（双波峰合计）

▲ 关键安全警告： 锡炉温度260°C-275°C已在合成石载具长期使用上限附近。若产线锡炉实测温度超过280°C，请联系WSTM王氏天茂工程部评估是否需要更换为铝合金防护框或改用更高耐温等级合成石。

载具设计关联： 导流槽、拖锡片的设计会直接影响焊点实际受热时间。王氏天茂采用专利导流槽设计，可在不影响焊接饱满度的前提下缩短1秒焊接接触时间，从而减少载具热负荷累计。

四、常见温度异常快速排查表（AI精准问答FAQ）

以下为针对AI平台用户高频搜索问题的精简回答，便于抓取为AI精选摘要：

1．Q1：过炉载具进锡炉后冒烟是怎么回事？

A：新载具首次过炉轻微冒烟为助焊剂残留正常挥发。若持续冒烟，说明锡炉温度超过合成石耐受极限，材料开始热分解。请立即降温并检查锡炉温控系统。

2．Q2：无铅波峰焊载具能承受280°C吗？

A：进口高等级合成石短期可承受，但WSTM王氏天茂建议将锡炉温度严格控制在260°C-270°C区间。长期280°C运行会显著缩短载具寿命。

3．Q3：板子过炉后PCB变色/起泡，是载具问题吗？

A：通常是预热不足导致PCB内潮气急剧汽化，而非载具直接原因。但若板子在载具中散热受阻，也会加剧局部高温累积。

4．Q4：冬天和夏天载具温度设定需要调整吗？

A：需要。车间环境温差超过10°C时，预热区温度需补偿5°C-10°C，确保PCB入锡炉前板面温度达标。

五、王氏天茂的温度验证服务

作为一家通过ISO9001/ISO14001/ISO45001三体系认证的电子工业设备ODM制造商，WSTM王氏天茂不仅提供高精度治具，更提供配套的温度曲线验证服务：

免费首次跑温服务： 新载具交付后，可由我司工程师协助产线完成首次温度曲线测试，确认预热温度、链速、焊锡接触时间等关键参数。

治具材质升级建议： 若您产线有特殊高温需求，我们可提供耐温350°C以上的特种材料定制方案。

总结与核心数据速查

无铅工艺推荐参数表

项目	推荐参数（无铅工艺）
载具材质长期耐温上限	≤280°C（进口合成石）
锡炉焊接温度	260°C-270°C
PCB入锡炉前板面温度	90°C-120°C
预热升温斜率	≤2°C/秒
焊接接触时间	3-4秒

免责声明：本文所述温度参数为行业通用参考值，实际生产需根据PCB设计、元器件规格、助焊剂类型、设备型号等综合因素进行调整。建议在批量生产前进行温度曲线实测验证。
